Per regolare la macchina per il montaggi di componenti procedere come segue:
(1) Allineare la macchina per il montaggi odi componenti in direzione Y sul lato del cuscinetto
bloccato e su quello del cuscinetto libero. La tolleranza di misura è 0,10 mm.
(2) Allineare la macchina per il montaggio di componenti in direzione X al centro del portale. La
tolleranza di misura è 0,10 mm.
(3) Controllare la capacità di carico dei 4 piedi della macchina. I 4 piedi della macchina devono
tutti toccare terra e sopportare un carico uniforme.
(4) Avvitare i piedi della macchina alla vite di fermo con una coppia di 130 Nm.
(5) Colpire i piedi con un martello per verificarne la capacità di carico.
(6) Controllare ancora una volta con la livella che la macchina per il montaggio di componenti sia
allineata correttamente.
NOTA
Garanzia di precisione di manipolazione della livella a bolla d'aria
Posizionare la livella a bolla d'aria della macchina in direzione X e Y sempre nella
stessa direzione sulla piastra di supporto.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.3 Installazione della macchina per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020
218
4
Fig. 4.3 - 9 Punti di misurazione sulla macchina per il montaggio di componenti
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.3 Installazione della macchina per il montaggio di componenti
219
4.3.9.1 Livellamento della macchina con il sistema di trasporto a cuscini d'aria
Posizionare i quattro cuscini del sistema di trasporto a cuscini d'aria sotto ai punti di appoggio
del telaio della macchina.
Sollevare la macchina e allinearla rispetto alla linea di produzione.
Controllare la distanza dal sistema di convogliamento dei circuiti stampati dell'adiacente mac-
china per il montaggio di componenti, deve essere tra 1 e 3 mm.
Abbassare la macchina per il montaggio di componenti.
4

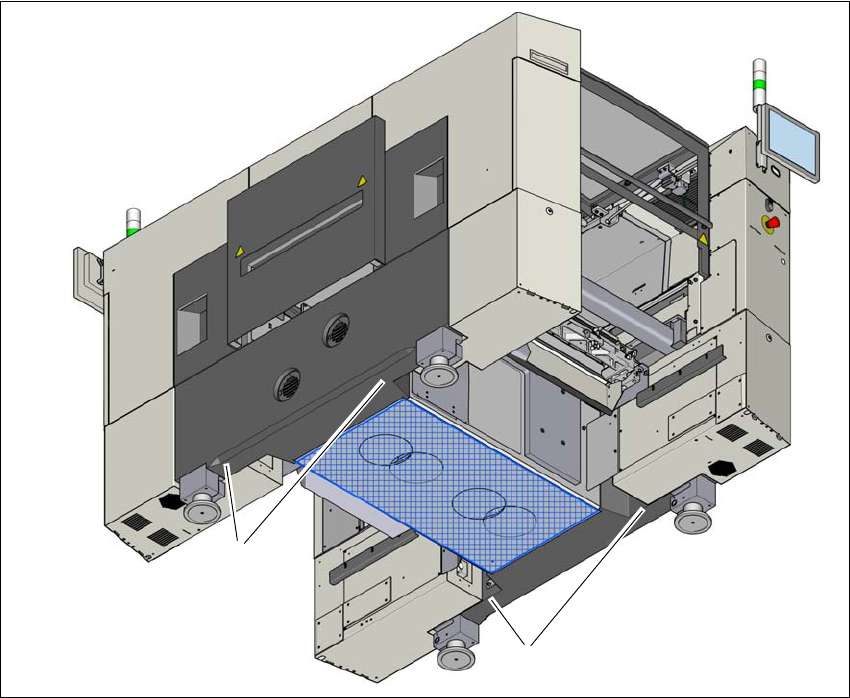

Fig. 4.3 - 10 Posizioni di appoggio per il sistema di trasporto a cuscini d'aria
(1) 4 punti di appoggio per il sistema di trasporto a cuscini d'aria
(1)
(1)
