6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.1 Scambiatori di pipette A partire dalla versione software SR.713.1 Edizione 12/2020
292
6.1.1 Scambiatore di pipette per SIPLACE SpeedStar C&P20 P2 / C&P20 P
6.1.1.1 Scambiatore di pipette con 4 vassoi
Articolo n. 03147925-xx Scambiatore di pipette struttura base CPx corta
Articolo n. 03101503-xx Caricatore per pipette 60xx/40xx con 20 garage
Articolo n. 03218226-02 Caricatore di pipette tipo 40xx compl. / NCS
6
Fig. 6.1 - 1 Scambiatore di pipette per SIPLACE Speedstar C&P20 P2 / C&P20 P con 4 vassoi
6
6.1.1.2 Dati tecnici
6
ATTENZIONE
Utilizzare il vassoio per la SIPLACE SpeedStar solo insieme alla SpeedStar.
Scambiatore di pipette per la SIPLACE SpeedStar
Misure (lunghezza x larghezza x altezza) 314 mm x 94,5 mm x 68,6 mm
Numero dei garage per pipette 80
Numero dei vassoi per pipette 4
Tipi di pipette per la testa C&P20 P2 60xx/40xx
Tipi di pipette per la testa C&P20 P 40xx
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.1 Scambiatori di pipette
293
6.1.1.3 Posizione degli scambiatori di pipette per la SIPLACE SpeedStar
6

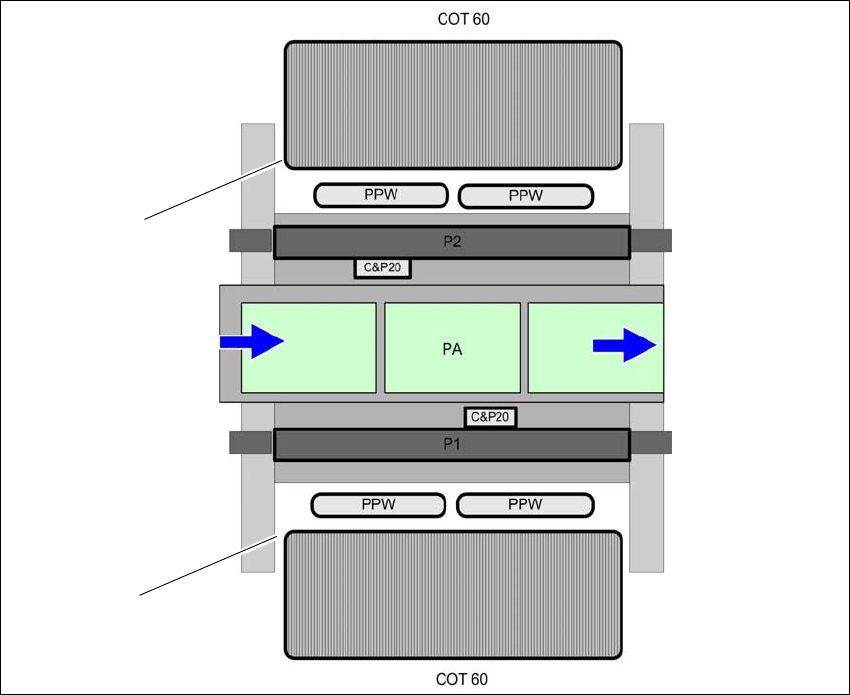

Fig. 6.1 - 2 Posizione dello scambiatore di pipette per la SIPLACE SpeedStar - esempio
(1) Carrello CO nella posizione più interna
(SP) Scambiatori di pipette
(PA) Zona di processo
(1)
(1)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.1 Scambiatori di pipette A partire dalla versione software SR.713.1 Edizione 12/2020
294
6.1.2 Scambiatore di pipette per la testa SIPLACE MultiStar CPP
6.1.2.1 Scambiatore di pipette con 4 vassoi
Articolo n. 03147925-xx Scambiatore di pipette struttura base CPx corta
Articolo n. 03135469-xx Vassoio per pipette 20xx con 20 garage
Articolo n. 03065782-xx Vassoio per pipette 28xx con 9 garage
Articolo n. 03226630-01 Caricatore di pipette tipo 20xx con 20 garage e 3 mire
6
Fig. 6.1 - 3 Scambiatore di pipette SIPLACE MultiStar con 4 vassoi
(1) Vassoio per pipette 20xx
(2) Vassoio per pipette 28xx
(1)
(2)
