3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.7 Testa di montaggio A partire dalla versione software SR.713.1 Edizione 12/2020
134
3.7.5.6 SIPLACE MultiStar CPP in modalità mista con rotazione completa
In questa modalità vengono processati componenti piccoli e medi.
3
Fig. 3.7 - 9 SIPLACE MultiStar CPP - modalità mista
CO_P Componente piccolo (vedi tabella3.7 - 1, pagina 131)
CO_M_1 CO medio, tipo 1 (vedi tabella 3.7 - 1
, pagina 131)
CO_M_2 CO medio, tipo 2 (vedi tabella 3.7 - 1
, pagina 131)
Tipo 30 Videocamera CO, tipo 30
Tipo 33 Videocamera CO fissa, tipo 33
1 ... 8 Sequenza dei componenti prelevati
1 ... 12 Sequenza dei componenti prelevati
3
Segmenti adiacenti della testa SIPLACE Multistar CPP non possono prelevare componenti del
tipo M_CO_2 se la diagonale del CO medio, tipo 2 (CO_M_2) è più lunga di 39,8 mm.
Tipo 30 Tipo 30
Tipo 33 Tipo 33
CO_P
CO_M_2
CO_M_1
CO_P
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.7 Testa di montaggio
135
3.7.5.7 SIPLACE MultiStar CPP in modalità Pick&Place avanzata
In modalità Pick&Place avanzata con rotazione limitata la SIPLACE MultiStar CPP può montare
tutta la gamma di CO da 01005 fino a 50 mm x 40 mm. I componenti grandi vengono prelevati per
ultimi, centrati otticamente e montati per primi.
3
Fig. 3.7 - 10 SIPLACE MultiStar CPP - modalità mista
CO_P Componente piccolo (vedi tabella3.7 - 1, pagina 131)
CO_M_2 Componente medio, tipo 2 (vedi tabella 3.7 - 1
, pagina 131)
CO_G Componente grande (vedi tabella3.7 - 1
, pagina 131)
Tipo 30 Videocamera CO, tipo 30
Tipo 33 Videocamera CO fissa, tipo 33
1 ... 8 Sequenza dei componenti prelevati
3
Segmenti adiacenti della testa SIPLACE Multistar CPP non possono prelevare componenti dei tipi
M_CO_2 e CO_G se la loro diagonale è più lunga di 39,8 mm.
Tipo 30
CO_P
CO_G
Tipo 33
CO_M_2
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.7 Testa di montaggio A partire dalla versione software SR.713.1 Edizione 12/2020
136

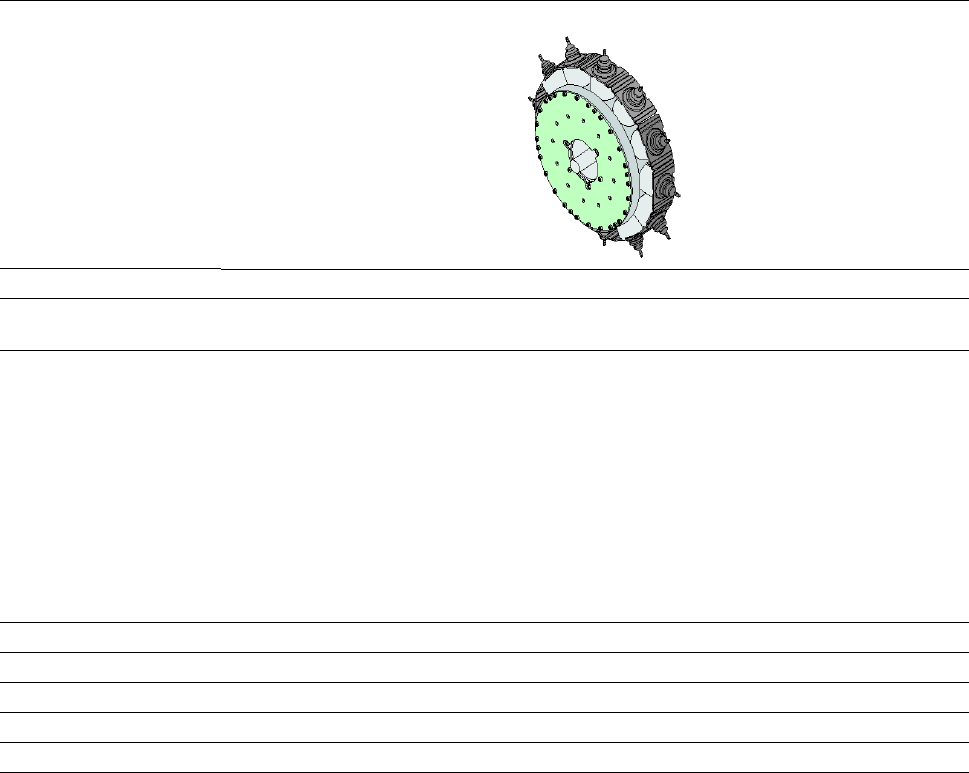

3.7.5.8 Dati tecnici SIPLACE MultiStar (CPP) sulla SIPLACE SX2/SX2 V3
3
SIPLACE MultiStar (CPP)
con videocamera CO tipo 30 con videocamera CO tipo 45 con videocamera CO tipo 33
Gamma dei CO
*a
da 01005 a 27 mm x 27 mm da 01005 fino a 15 mm x
15 mm
0402 fino a 50 mm x 40 mm
*b
Specifiche CO
altezza max.
*c
altezza max.
*d
reticolo min. piedini
larghezza min. piedini
min. reticolo sfere
diametro min. sfere
dimensioni min.
dimensioni max.
peso max
6,0 mm
8,5 mm
250 µm
100 µm
*e
/ 200 µm
*f
250 µm*
e
/ 350 µm*
f
140 µm*
e
/ 200 µm*
f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
*g
6,0 mm
8,5 mm
250 µm / 120 µm
*h
50 µm
140 µm
70 µm
0,11 mm x 0,11 mm
15 mm x 15 mm
4 g
*g
11,5 mm / 15,5 mm*
i
300 µm
150 µm
350 µm
200 µm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
*g
Forza d'appoggio 1,0 - 15 N
*i
Tipi di pipette 20xx, 28xx 20xx, 28xx 20xx, 28xx
Precisione X-/Y
*j
± 38 µm / 3σ ± 38 µm / 3σ ± 30 µm / 3σ
Precisione angolare ± 0,20° / 3σ
*k
, ± 0,38° / 3σ
*l
± 0,38° / 3σ
*k
± 0,12° / 3σ
Piani di illuminazione 5 5 6
*)a Ricordare che la gamma di CO montabili viene influenzata anche dalle geometrie delle piazzole, dagli standard specifici del
cliente e dalle tolleranze d'imballaggio dei CO.
*)b Nel caso di misurazione multipla è possibile una diagonale di 69 mm (ad es. 64 mm x 10 mm).
*)c Testa CPP: in posizione di montaggio bassa (non è possibile l'utilizzo della videocamera CO fissa).
*)d Testa CPP: in posizione di montaggio alta.
*)e Per CO < 18 mm x 18 mm.
*)f Per CO ≥ 18 mm x 18 mm.
*)g 20 g in modalità "pick&place"
*)h Possibile solo con componenti che si trovano entro un'area del fuoco della videocamera di ± 1,3 mm.
*)i 15,5 mm solo in posizione di montaggio più alta, con pacchetto OSC e limitazioni.
*)j I valori di precisione dipendono dalle caratteristiche della dotazione e delle prestazioni di fornitura.
*)k Dimensioni CO tra 6 x 6 mm e 27 x 27 mm.
*)l Dimensioni CO inferiori a 6 x 6 mm.
