Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 4 Installa zione e messa in esercizio A partire dalla versione software SR.713.1 Edizione 12/2020 4.2 Infrastrutture nel luogo di installazio ne 191 4.2 Infrast…
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.1 Trasporto e configurazione alla consegna A partire dalla versione software SR.713.1 Edizione 12/2020
190
4.1.5.4 Aspetti da osservare durante il trasporto
4
4
AVVERTENZA
Rischio di danneggiamento!
La filettatura dei piedini della macchina nel telaio può rovinarsi strisciando sul pavimento
o in seguito a urti.
Durante il trasporto, accertarsi che tutti i piedi della macchina siano sollevati dal pa-
vimento.
AVVERTENZA
Pericolo di danneggiamento del canale di scarico aria della pompa del vuoto!
Nella zona di processo 1 possono esservi montate delle pompe del vuoto. Il canale di
scarico dell'aria è montato sotto il montante macchina. In caso di trasporto con un car-
rello elevatore a forca, detto canale può essere danneggiato.
Smontare il canale di scarico dell'aria prima di trasportare la macchina per il mon-
taggio di componenti con il carrello elevatore.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.2 Infrastrutture nel luogo di installazione
191
4.2 Infrastrutture nel luogo di installazione
4
4.2.1 Suggerimenti sulla condizione del pavimento
Il pavimento su cui poggia la macchina deve essere solido e piano, perché durante il funziona-
mento della macchina per il montaggio di componenti forze dinamiche possono provocare vibra-
zioni nel luogo di installazione. L'entità di queste vibrazioni dipende dalla struttura del pavimento.
Se sono rispettati i parametri del carico del pavimento, sono adatti i seguenti pavimenti:
– coperture in cemento armato, ad es. le coperture dei capannoni industriali
– soletta base in cemento armato, ad es.i pavimenti in calcestruzzo di capannoni industriali
senza scantinato
– locali con pavimento doppio, sempre che nell'intercapedine sia inserita una fondazione sta-
bile. Per questa fondazione valgono le stesse condizioni di installazione, ovvero può essere
realizzata con travi d'acciaio o di calcestruzzo.
4.2.1.1 Massima planarità del suolo
Il pavimento su cui poggia la macchina deve presentare al massimo un dislivello dello 0,63%, cor-
rispondente a un dislivello di 5 mm su una distanza di 800 mm.
4.2.1.2 Peso della macchina e densità di carico
I valori del peso della macchina della densità di carico sono riportati nella sezione 3.5.1, pagina
110
.
NOTA
Osservare anche il documento "Netz- und Druckluftkonfiguration für SMD-Anlagen" (Con
-
figurazione della rete e dell'aria compressa per impianti SMD (tedesco + inglese, n. art.
00197548-xx)), ricevuto alla consegna delle macchine per il montaggio di componenti SI
-
PLACE.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SR.713.1 Edizione 12/2020
192
4.2.2 Alimentazione dell'aria compressa
4

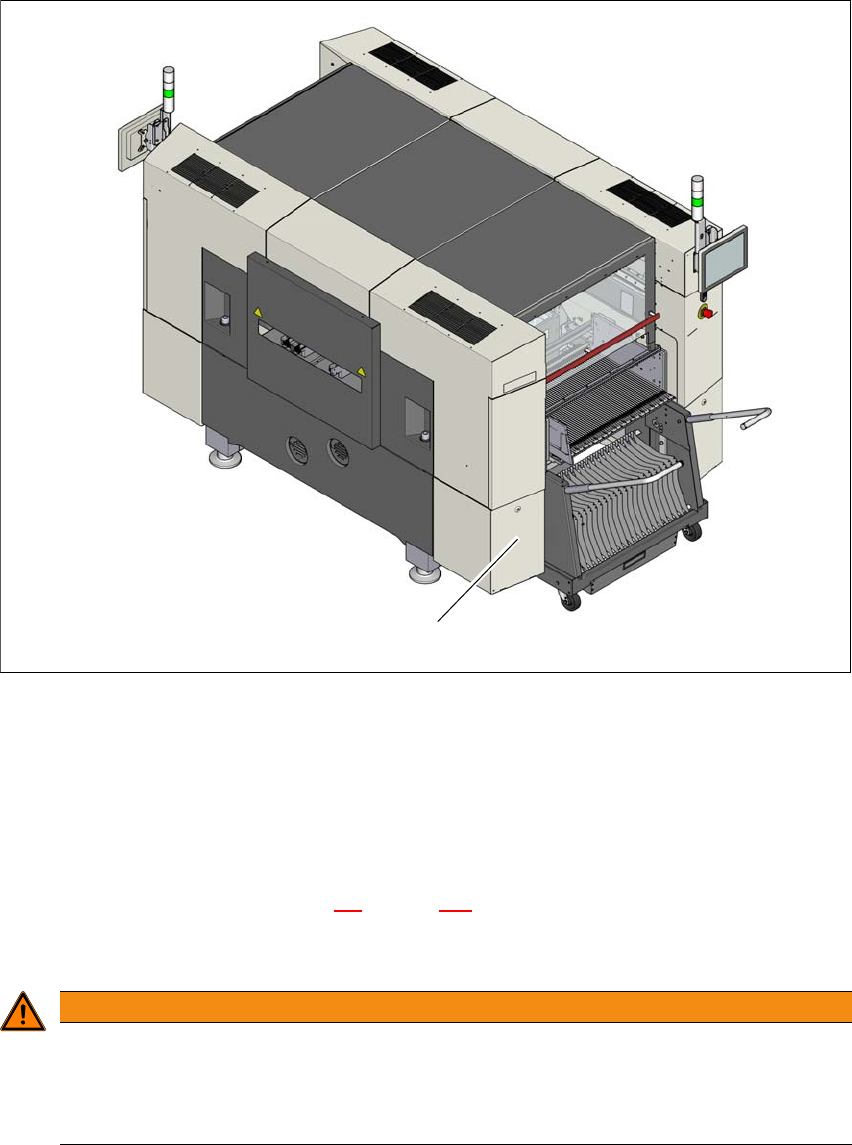

Fig. 4.2 - 1 Posizione del gruppo di alimentazione dell'aria compressa sulla macchina per il montaggio di compo-
nenti
(1) Posizione di montaggio dell'alimentazione di aria compressa
4.2.2.1 Verifica dell'alimentazione dell'aria compressa
Verificare se l'alimentazione dell'aria compressa è conforme alle specifiche relative per la mac-
china (vedere la tabella nella sezione 3.4
, pagina 107).
Protocollare le caratteristiche dell'aria compressa nel luogo d'installazione.
4
(1)
AVVERTENZA
Rischio di ferimento!
In presenza di condutture dell'aria compressa sotto pressione sussiste il rischio di feri-
mento.
Non staccare mai le condutture dell'aria compressa che si trovano sotto pressione.
