Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 3 Dati tec nici e moduli A partire dalla versione software SR.713.1 Edizione 12/2020 3.11 Carre llo CO 181 3.1 1.10 Canale della cinghia vuot a nel dispositivo …
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.11 Carrello CO A partire dalla versione software SR.713.1 Edizione 12/2020
180
3.11.8.2 Diametro massimo del rotolo della cinghia relativo all'altezza di convogliamento CS
3
3
3.11.9 Scivolo per scarti cinghia
3

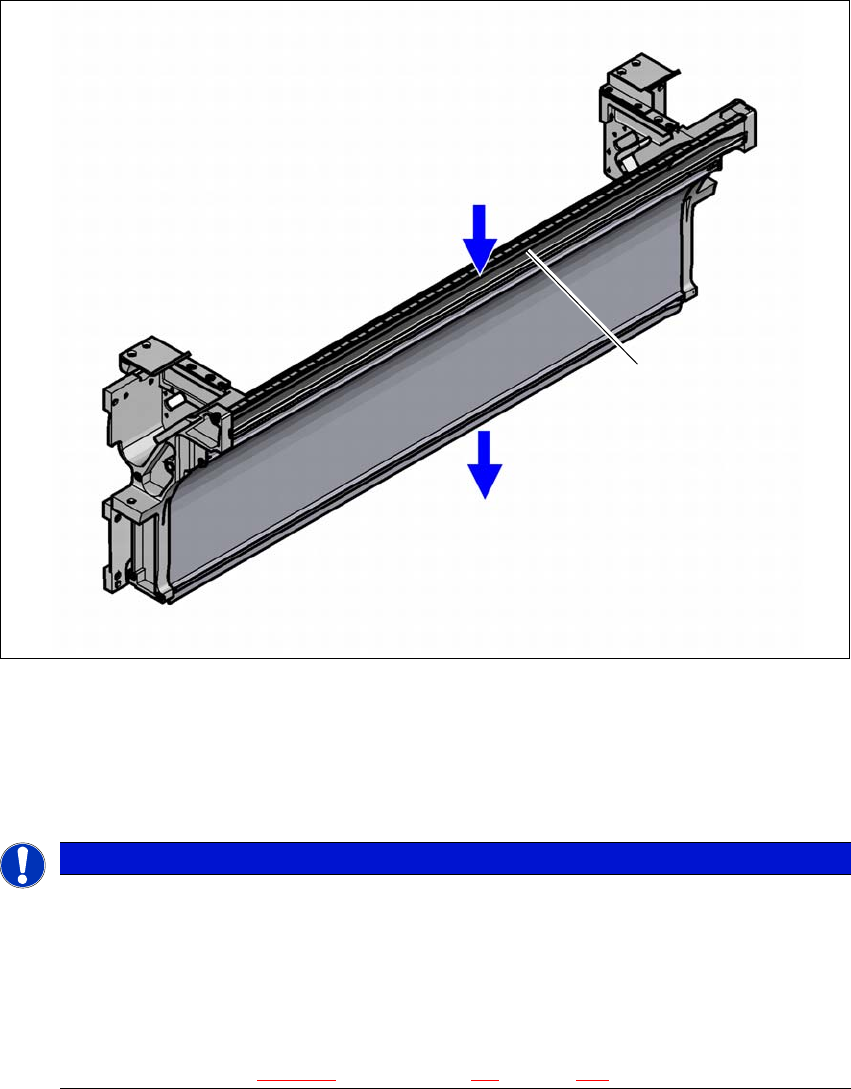

Fig. 3.11 - 9 Scivolo scarti cinghia per il dispositivo di inserimento del carrello CO
3
Senza supporto per
rullo supplementare
della cinghia
Con supporto per
rullo supplementare della cinghia
Altezza di
convogliamento
CST del carrello CO
Diametro del rullo della
cinghia
Diametro del rullo della cinghia
Senza asse a innesto Con asse a
innesto
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
NOTA
Impiego di assi di innesto
Con i carrelli CO delle SIPLACE SX1/SX2 in genere non è necessario alcun asse a inne-
sto.
Quando compare più volte il messaggio di errore "Timeout" sul modulo di alimenta-
zione X inserire gli assi di innesto.
NOTA
Lo scivolo per gli scarti cinghia per SIPLACE SX1/SX2 può essere installato solo sul di
-
spositivo di inserimento carrello CO per le SIPLACE SX1/SX2 (vedi fig. 5.15 - 4
, pagina
286)
.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.11 Carrello CO
181
3.11.10 Canale della cinghia vuota nel dispositivo di inserimento del carrello CO
Nella versione standard, il canale della cinghia vuota può portare al dispositivo pneumatico di ta-
glio cinghie con un'altezza massima della tasca di 12 mm.
3
Fig. 3.11 - 10 Canale della cinghia vuota nel dispositivo di inserimento del carrello CO SIPLACE SX1/SX2
(1) Fessura di ingresso per le cinghie vuote
(2) Fessura di uscita per le cinghie vuote sul dispositivo di taglio pneumatico
(3) Divisori in lamiera per cinghie di < 12 mm, per cinghie di > 12 mm smontabile
3
NOTA
Pericolo di congestione!
Nei moduli di alimentazione con tasche basse oltre ai moduli con tasche alte la cinghia
vuota può finire in coda.
Non posizionare moduli di alimentazione con tasche basse nelle immediate vicinanze
di altri moduli con tasche alte.
Per tasche della cinghia di altezza superiore a 12 mm è possibile rimuovere il divisorio in
lamiera (pos. 3 in fig. 3.11 - 10
) (vedi sezione 4.5, pagina 223).
(1)
(2)
(3)
