00198663-02_UM_SX12-V3_IT.pdf - 第45页
Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 2 Sicurezz a di esercizio A partire dalla versione software SR.713.1 Edizione 12/2020 2.2 C artelli di avvi so 45 2.2.3 Cartelli di avviso sulla mac chin a per …
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.2 Cartelli di avviso A partire dalla versione software SR.713.1 Edizione 12/2020
44
2.2.2.6 Cartello di avviso W 209
2
Pos. W 209 nella fig. 2.2 - 1, pagina 40 e 2.2 - 2, pagina 41, articolo n. 03009349-01
(quantità per ciascuna macchina per il montaggio di componenti: 2)
2
2
2
2
2
2
2
2
2
2
Per l'Australia, il Canada, il Messico e gli USA invece
dell'anello giallo dei pulsanti di ARRESTO DI EMER-
GENZA viene affisso sul gruppo modulare il cartello di
avviso W209.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.2 Cartelli di avviso
45
2.2.3 Cartelli di avviso sulla macchina per il montaggio di componenti (cartelli per
la Cina)

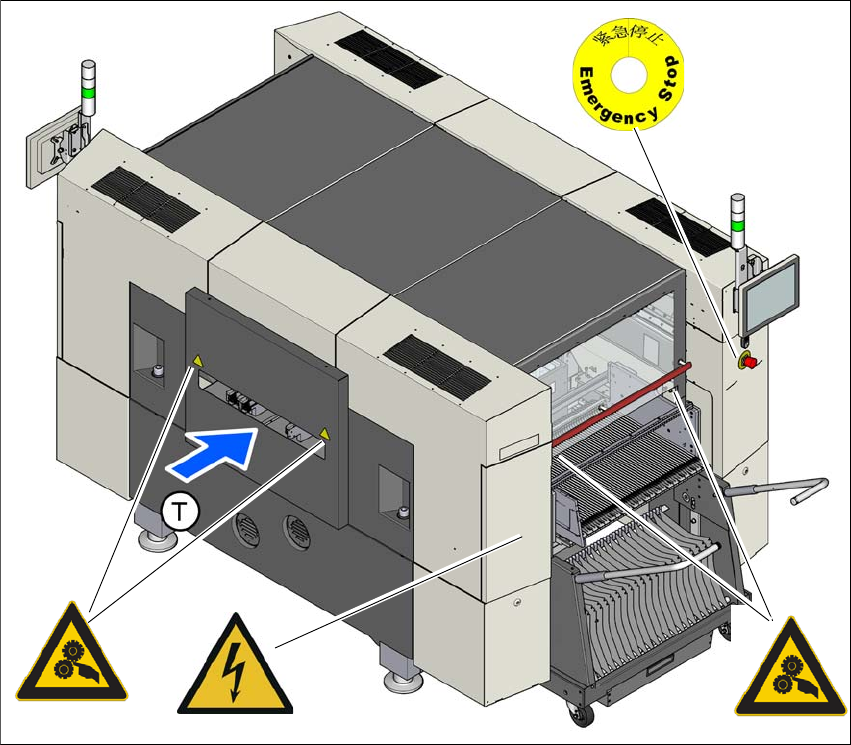

Fig. 2.2 - 3 Cartelli di avviso sulla macchina per il montaggi odi componenti- posteggio 1 - cartelli per la Cina
Pos. M 002, n. articolo 03155798-01
Pos. W 204-CN, n. articolo 03149290-01
Pos. W 209-CN, n. articolo 03149080 -01
Pos. W 012, n. articolo 03155378-01
Pos. W 004-CN, n. articolo 03155348-01
(1) Cartello con testo laser, n. articolo 03155432-01
(T) Direzione di convogliamento dei circuiti stampati
W 209-CN
W 204-CN
M 002
W 012
W 204-CN
W 004-CN
(1)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.2 Cartelli di avviso A partire dalla versione software SR.713.1 Edizione 12/2020
46
Fig. 2.2 - 4 Cartelli di avviso sulla macchina per il montaggi odi componenti- posteggio 2 - cartelli per la Cina
Pos. W 204-CN, n. articolo 03149290-01
Pos. W 209-CN, n. articolo 03149080 -01
Pos. W 012, n. articolo 03155378-01
(T) Direzione di convogliamento dei circuiti stampati
W 204-CN
W 204-CN
W 209-CN
W 012
