5 Esecuzione di compiti sulla m acchina per il montaggio di comp onenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5.14 Riempimento dei componenti A partire dalla versione softwar e SR.713.1 Edizione 12/2…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.13 Come evitare errori di traccia
281
5.13.3 Sistema di coordinate e angolo di prelievo CO
5
Fig. 5.13 - 1 Posizione del componente e suo angolo di prelievo
Componente
speciale
Vassoio
barre:
Componente
chip
polarizzato
0402
2220
L'anodo dovrà essere
rivolto verso l'asse X
positivo.
Tipo di conte-
nitore
Posizione descritta 0°
Posizione nell'alimentazione
Angolo di prelievo/
Angolo della
pipetta
Cinghia
SOT 23
Vassoio
barre:
Cinghia
Cinghia
SO-IC
DIL-IC
SOT 194
Cinghia
Fori
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.14 Riempimento dei componenti A partire dalla versione software SR.713.1 Edizione 12/2020
282
5.14 Riempimento dei componenti
Nella guida on-line sono riportate le informazioni sulle modalità di riempimento dei componenti,
con e senza codice a barre.
Per quanto riguarda i moduli di alimentazione della cinghia, occorre provvedere sempre per
tempo a giuntare una nuova cinghia affinché i moduli di alimentazione non si vuotino.
Occorre però evitare di giuntare le cinghie troppo presto poiché se, dopo aver eseguito la
giunzione, si avvolge l'estremità della precedente cinghia sul nuovo rullo, può accadere che
il rullo della nuova cinghia si riempia troppo, che la cinghia slitti e resti impigliata causando
errori di prelievo e tempi di fermo macchina elevati.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.15 Aggancio e sgancio del carrello CO
283
5.15 Aggancio e sgancio del carrello CO
5.15.1 Indicazioni di sicurezza per l'aggancio e sgancio del carrello CO
5
5

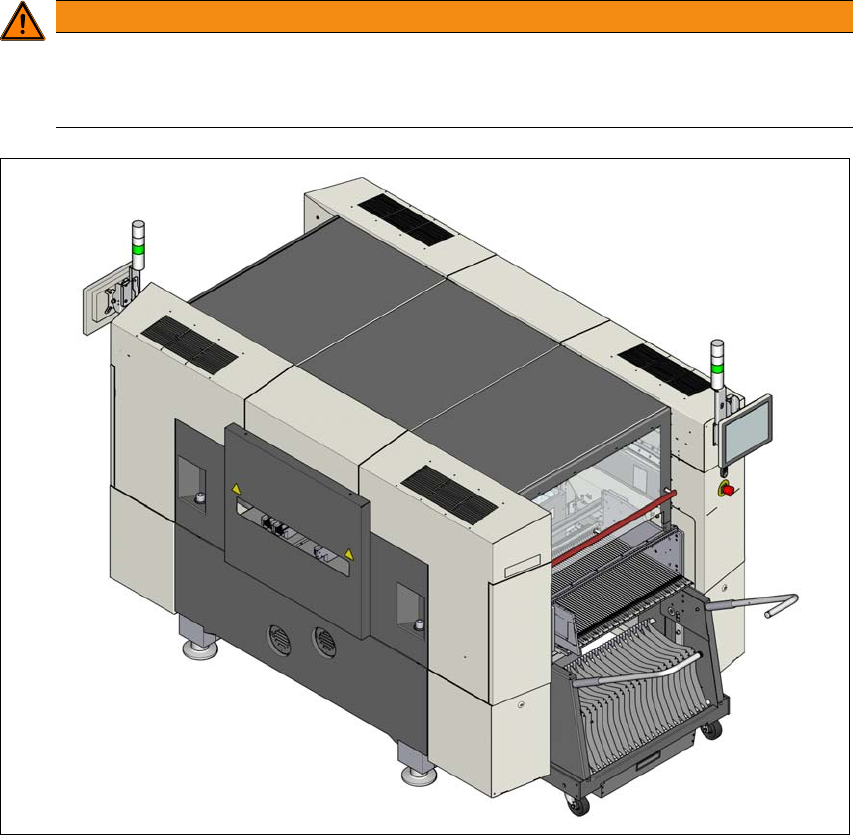

Fig. 5.15 - 1 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
È possibile agganciare il carrello CO solo se le cappe di protezione sono chiuse.
AVVERTENZA
Pericolo di schiacciamento!
Durante l'aggancio e lo sgancio del carrello CO sussiste il pericolo di schiacciamento.
Agganciare e sganciare il carrello CO sempre da solo.
