Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 5 Esecuzio ne di compiti sulla macchi na per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020 5.10 Allestimento dei mod ul…
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.10 Allestimento dei moduli di alimentazione A partire dalla versione software SR.713.1 Edizione 12/2020
270
5.10.3.2 Inserimento del modulo di alimentazione X nel carrello CO
5

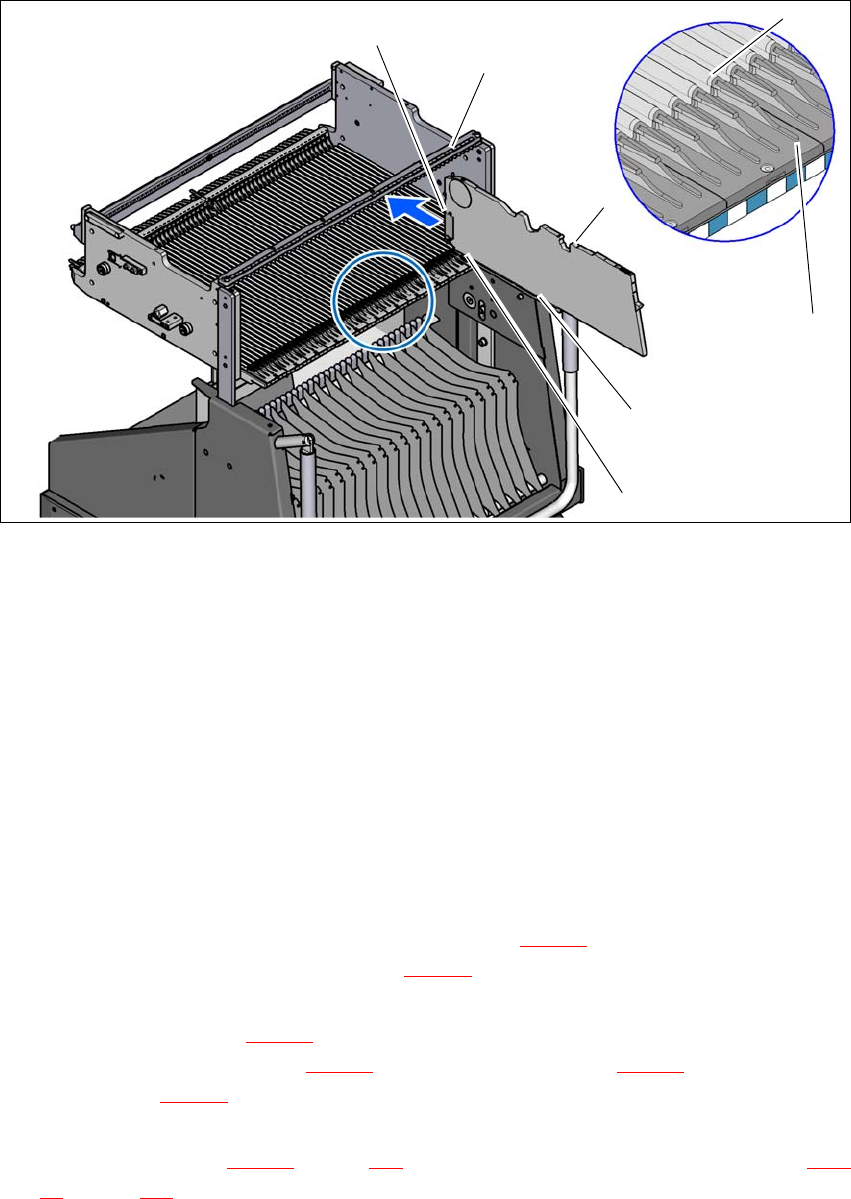

Fig. 5.10 - 3 Inserimento del modulo di alimentazione X nel carrello CO
(1) Guida scorrevole anteriore del modulo di alimentazione X
(2) Guida scorrevole posteriore del modulo di alimentazione X
(3) Spina di centraggio "posteriore" del modulo di alimentazione X
(4) Spina di centraggio "anteriore" del modulo di alimentazione X
(5) Cavità nella barra di centraggio per alloggiare la spina di centraggio "posteriore"
(6) Fori di centraggio nel tavolo CO per l'alloggiamento della spina di centraggio "anteriore"
(7) Denti di bloccaggio
(8) Profilo guida del tavolo CO (profilo a
Ω)
(9) Supporto di inserimento per il modulo di alimentazione
5
Inserire la guida di scorrimento anteriore (pos. 1 in fig. 5.10 - 3) del modulo di alimentazione
sul supporto di inserimento (pos. 9 in fig. 5.10 - 3
) del tavolo CO.
Mantenere in posizione verticale il modulo di alimentazione e spingerlo in avanti lungo il pro-
filo guida (pos. 8 in fig. 5.10 - 3
). Il modulo di alimentazione scivolerà con la guida di scorri-
mento anteriore (pos. 1 in fig. 5.10 - 3
) e posteriore (pos. 2 in fig. 5.10 - 3) sul profilo guida
(pos. 8 in fig. 5.10 - 3
).
Spingere accuratamente in avanti il modulo di alimentazione finché la spina di centraggio "an-
teriore" (pos. 4 in fig. 5.10 - 3
, pagina 270) scivolerà nel foro di centraggio (pos. 6 in fig. 5.10
- 3, pagina 270).
(8)
(9)
(5)
(3)
(2)
(1)
(4)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.10 Allestimento dei moduli di alimentazione
271
Fare attenzione alla spina di centraggio "posteriore" (pos. 3 in fig. 5.10 - 3, pagina 270) del
modulo di alimentazione. Deve scivolare facilmente nella cavità (pos. 5) del listello di centrag-
gio, in caso contrario il
modulo di alimentazione non è in posizione verticale sul tavolo CO o non è stato posizionato
correttamente sul profilo guida (pos. 8 in fig. 5.10 - 3
, pagina 270).
Nella posizione di arresto del modulo di alimentazione, il dente di bloccaggio (pos. 7 in fig.
5.10 - 3
, pagina 270) si innesta nell'apposito rullo del modulo di alimentazione. Se si è dimen-
ticato di innestare in posizione il dente di bloccaggio (pos. 1 in fig. 5.10 - 2
, pagina 269), dopo
alcuni secondi diventerà rossa la spia di stato del pannello di comando del modulo di alimen-
tazione.
Innestare in posizione la maniglia di estrazione (pos. 1 in fig. 5.10 - 2, pagina 269). L' indica-
tore di stato del modulo di alimentazione è verde e il modulo di alimentazione è pronto al fun-
zionamento.
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.10 Allestimento dei moduli di alimentazione A partire dalla versione software SR.713.1 Edizione 12/2020
272
5.10.4 Inserimento della cinghia dei componenti nel modulo di alimentazione X
5.10.4.1 Controllo del modulo di alimentazione X della cinghia
Quando s'inserisce la cinghia nel modulo di alimentazione controllare innanzitutto se ci sono
componenti nell'area della finestra di prelievo (pos. 2 in fig. 5.10 - 5
, pagina 274).
Eliminare in ogni caso componenti eventualmente presenti perché possono verificarsi guasti.
5.10.4.2 Preparazione della cinghia CO per l'inserimento
Controllare che la cinghia sia rifilata di netto.
Se i fori di trasporto sono sfrangiati o piegati, tagliare via questa parte della cinghia.
Accertarsi inoltre che nessuna striscia adesiva sia attaccata alla pellicola di rivestimento.
Estrarre dalla cinghia circa 30 cm di pellicola di rivestimento se in questo modo non si libe-
rano componenti.
5
Accorciare di 3 cm la cinghia con le tasche CO ora libere.
Eliminare i componenti dalle tasche aperte della cinghia.
Avvolgere la pellicola di rivestimento sul bordo anteriore della cinghia lungo il suo tratto infe-
riore.
NOTA
Evitare la perdita di componenti
Se non è disponibile sufficiente pellicola di rivestimento, utilizzare l'inseritore di cin-
ghia SMD:
per la cinghia da 8 mm: Articolo n. 00355265-xx
5
per la cinghia da 12 mm: Articolo n. 00356342-xx 5
