6 Estensioni della stazione Istruz ioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6.4 Waffle Pack Changer (WPC5/WPC6) A partire dalla versione sof tware SR.713.1 Edizione 12/2020 316 6.4.9 Elementi di comando 6 Fig…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.4 Waffle Pack Changer (WPC5/WPC6)
315
6.4.7 Indicazioni per l'installazione del WPC5/WPC6
Il WPC5/WPC6 può essere agganciato al lato sinistro (nel posteggio 1 o nel posteggio 2) della
macchina per il montaggi di componenti SX.
6.4.8 Dimensioni compreso WPC5/WPC6
6

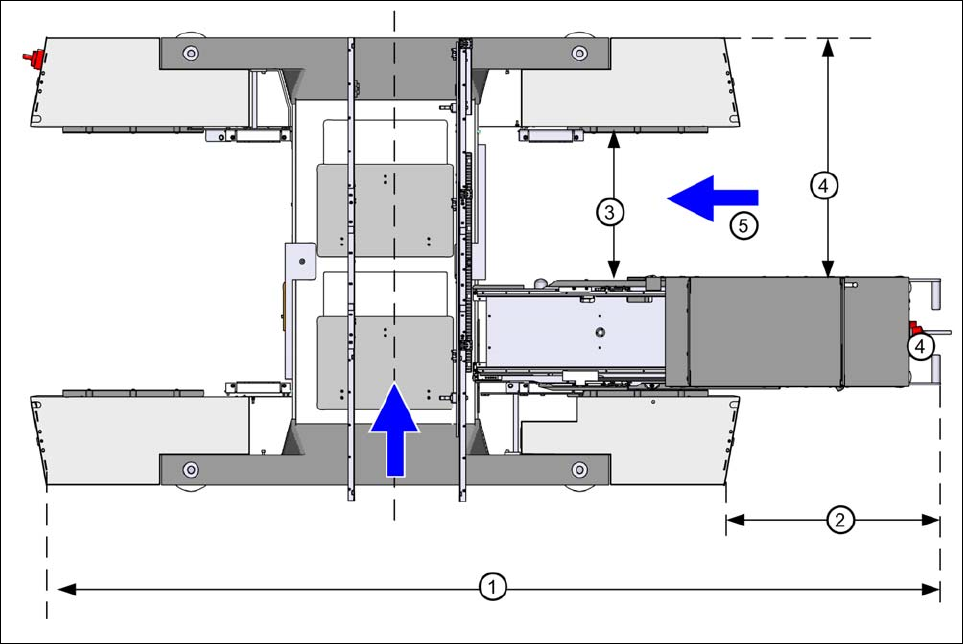

Fig. 6.4 - 3 Dimensioni della macchina per il montaggi di componenti SX con WPC5/WPC6
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Posteggio per il carrello CO con 30 tracce
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.4 Waffle Pack Changer (WPC5/WPC6) A partire dalla versione software SR.713.1 Edizione 12/2020
316
6.4.9 Elementi di comando
6
Fig. 6.4 - 4 WPC - elementi di comando
(1) Pulsante di ARRESTO DI EMERGENZA
(2) Interruttore principale
(3) Manovella per sollevare o abbassare il carrello
(4) Sportelli di protezione
(5) Riserva vassoi
(6) Modulo non-stop (solo WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.4 Waffle Pack Changer (WPC5/WPC6)
317
6.4.9.1 Dispositivi di sicurezza
Pulsante di ARRESTO DI EMERGENZA 6
Premendo il pulsante di ARRESTO DI EMERGENZA tutto l'impianto, ovvero SIPLACE SX e Waf-
fle Pack Changer, vengono fermati immediatamente. Una volta sbloccato il pulsante di ARRESTO
DI EMERGENZA, per riavviare l'impianto premere il pulsante di avvio sulla macchina per il mon-
taggio di componenti SX. A questo punto è possibile continuare o interrompere il montaggio dei
componenti.
6
Sportelli di protezione 6
All'apertura degli sportelli di protezione l'asse di sollevamento e l'asse di alimentazione del Waffle
Pack Changer vengono arrestati. Una volta chiusi gli sportelli di protezione il Waffle Pack Changer
riprende a funzionare.
6
Modulo non-stop (solo WPC6) 6
Attraverso il coperchio del modulo non-stop è possibile, a macchina funzionante, rifornire o
estrarre i vassoi senza che la SIPLACE SX venga fermata. Il pulsante di comando indica se nel
modulo non-stop si trova una vassoio, se il modulo è vuoto oppure se vi è stato appena introdotto
un vassoio.
6
NOTA
Fare attenzione a eventuali circuiti stampati incompleti.
ATTENZIONE
Non aprire gli sportelli di protezione del Waffle Pack Changer durante il prelievo di un
componente.
ATTENZIONE
Attivazione dell'ARRESTO DI EMERGENZA all'apertura del coperchio!
Se il pulsante di comando lampeggia il vassoio viene fatto avanzare nel modulo non-stop
e l'operazione non è ancora terminata. Se si apre il coperchio mentre lampeggia il pulsan-
te di comando viene attivato l'ARRESTO DI EMERGENZA.
Per aprire il coperchio, attendere che il pulsante di comando non lampeggi più.
