Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 5 Esecuzio ne di compiti sulla macchi na per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020 5.3 A ttivazione della linea…
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.3 Attivazione della linea SIPLACE A partire dalla versione software SR.713.1 Edizione 12/2020
238
5
Fig. 5.3 - 1 Videata "Produzione" dopo il caricamento del software della stazione (esempio)
La riga di stato (vedi sezione 5.5.1, pagina 243) in alto nella finestra mostra lo stato operativo cor-
rente della stazione e suggerisce all'utente l'operazione da effettuare.
Alla richiesta "Premere pulsante Start" azionare un pulsante di avvio.
I pulsanti di avvio di trovano sul lato di ingresso e sul lato di uscita della stazione.
Viene eseguita una corsa di riferimento. Terminata la corsa di riferimento la stazione è pronta.
Nell'area di lavoro dell'interfaccia utente appare adesso l'icona (attivata).
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.3 Attivazione della linea SIPLACE
239
5.3.4 Funzioni dei pulsanti di avvio della macchina per il montaggio di componenti
Ai pulsanti di avvio possono essere associate diverse funzioni.
Aprire la vista "Controllo sensori e funzioni " (vedi sezione 5.5.3, pagina 244).
Qui possono essere selezionate le seguenti impostazioni:
Avvio automatico della produzione 5
Questa è l'impostazione standard.
La produzione viene avviata in automatico non appena viene azionato il pulsante di avvio.
Nessuna modifica dello stato della produzione 5
Ad esempio per calibrare e testare la macchina per il montaggio di componenti.
Alla pressione del pulsante di avvio si avrà solo la chiusura del circuito elettrico, senza avvio im-
mediato della produzione.
5
5.3.5 Diagramma di flusso "Accensione della linea SIPLACE"
Il seguente diagramma di flusso mostra le operazioni che devono essere eseguite una volta atti-
vata la linea SIPLACE.
ATTENZIONE
Le funzioni della macchina possono essere avviate immediatamente tramite interfaccia
utente, indipendentemente dall'impostazione del pulsante di avvio. Se il circuito elettrico
è già chiuso, non è necessaria un'ulteriore conferma tramite pulsante di avvio della mac-
china per il montaggio di componenti.
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.3 Attivazione della linea SIPLACE A partire dalla versione software SR.713.1 Edizione 12/2020
240
5

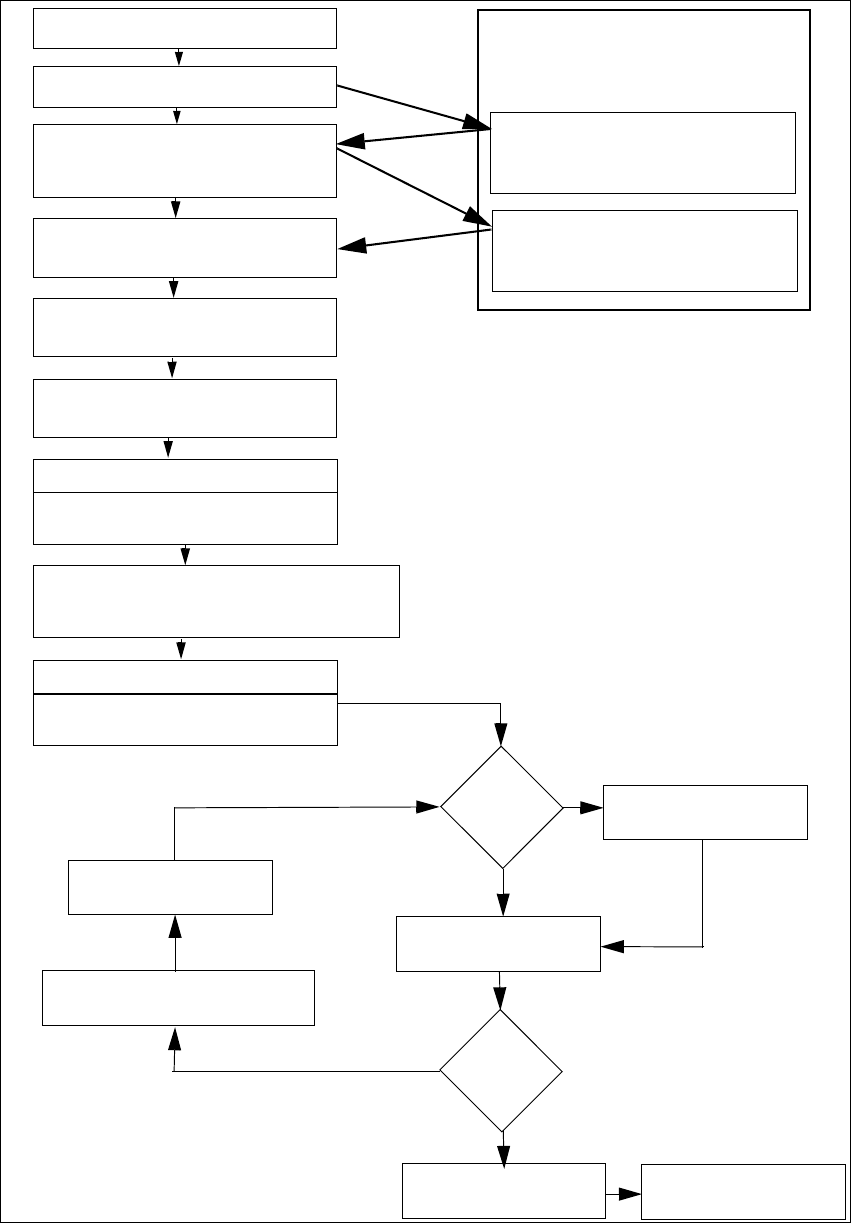

Fig. 5.3 - 2 Diagramma di flusso "Accensione della linea SIPLACE"
Calcolatore della stazione
Accensione
Controllare allestimento
(preparare moduli alimentazione)
Teaching delle mire
Caricamento dati circuiti stampati
Premere il pulsante avvio
Attendere corsa di riferimento
Introdurre circuito stampato
Attendere CST
Controllare allestimento
(se il tavolo appare evidenziato in rosso)
Event. modificare config. pipette
Controllo pipette
Mire
OK?
Errori
tracce
Montaggio
Controllare allestimento
Riempire tracce
Montaggio
CST su nastro di uscita
In corsivo: operazione eseguita o comunica-
ta dalla stazione
Sì
Sì
No
No
Predefinizioni della macchina
Assistente di download
Sistema di programmazione
Operazioni
Conferma modifica allestimento a
download guidato
Grassetto: da eseguirsi a cura dell'opera-
tore
