Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 3 Dati tec nici e moduli A partire dalla versione software SR.713.1 Edizione 12/2020 3.7 T esta di montaggio 119 3.7 T est a di mont aggio 3.7.1 SIPLACE SpeedS …
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.6 Quadro d'insieme moduli A partire dalla versione software SR.713.1 Edizione 12/2020
118
3.6.4 Quadro d'insieme della SIPLACE SX1 V2
3
3
Fig. 3.6 - 4 Macchina per il montaggio di componenti SIPLACE SX2 V2 - quadro d'insieme
(1) Modulo base
(2) Modulo robot
(3) Portale 1 con testa di montaggio
(4) Convogliatore circuito stampato (singolo o doppio)
(5) Monitor con tastiera (2x)
(6) Carrello CO sul posteggio 2
(7) Posteggio 1 con dispositivo di caricamento, dispositivo di taglio cinghia e canale della cinghia
vuota
(T) Direzione di convogliamento circuito stampato
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.7 Testa di montaggio
119
3.7 Testa di montaggio
3.7.1 SIPLACE SpeedStar C&P20 P2 sulla SIPLACE SX1/SX2 V3
Per la SIPLACE SX1/SX2 V3 è disponibile la testa per elevate prestazioni di montaggio SIPLACE
SpeedStar C&P20 P2.
3
ATTENZIONE
Spostare la testa di montaggio afferrandola esclusivamente per la maniglia
La testa di montaggio deve essere spostata a mano utilizzando esclusivamente l'appo-
sita maniglia.
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.7 Testa di montaggio A partire dalla versione software SR.713.1 Edizione 12/2020
120
3.7.1.1 Panoramica
3
3

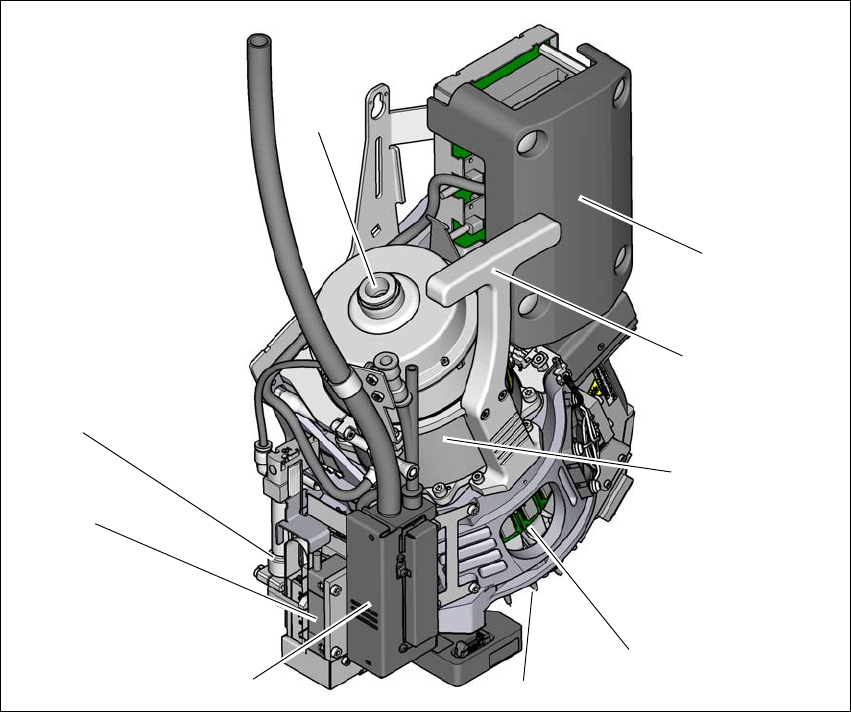

Fig. 3.7 - 1 SIPLACE SpeedStar - panoramica
(1) Attacco per il circuito di tenuta della pompa del vuoto
(2) Scheda "distributore intermedio" (sotto il rivestimento)
(3) Maniglia
(4) Motore stella
(5) Azionamento DP
(6) Pipette
(7) Valvola di regolazione della pressione
(8) Motore Z (motore lineare)
(9) Cilindro di prelievo
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
