3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edi zione V2 e V3 3.8 Sistema a portali A partire dalla versione software SR.713.1 Edizione 12/2020 142 3 Fig. 3.8 - 3 Struttura dell'asse X - vista …
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.8 Sistema a portali
141
3.8.2 Struttura del portale
3

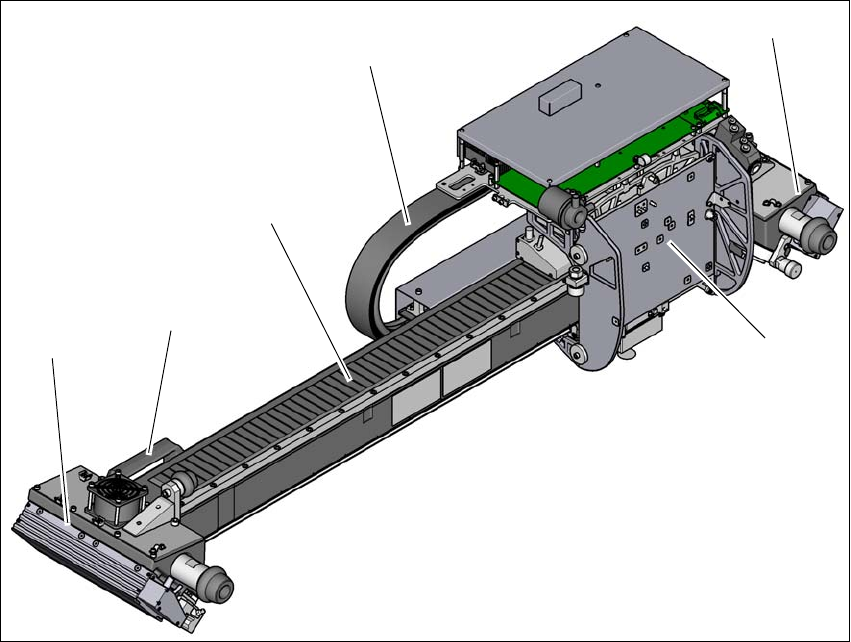

Fig. 3.8 - 2 Struttura del portale- vista supporto testa di montaggio
(1) Supporto testa di montaggio con motore lineare X (avvolgimento)
(2) 2° motore lineare Y con supporto fisso (avvolgimento) e ventola
(3) Maniglia (solo nella SIPLACE SX1/SX2 V3)
(4) Sistema di guida con magnete permanente (statore del motore lineare X)
(5) Catena portacavi
(6) Maniglia (solo nella SIPLACE SX1/SX2 V3)
(7) 1° motore lineare Y con supporto mobile (avvolgimento) e ventola
(4)
(3)
(1)
(2)
(6)
(5)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.8 Sistema a portali A partire dalla versione software SR.713.1 Edizione 12/2020
142
3

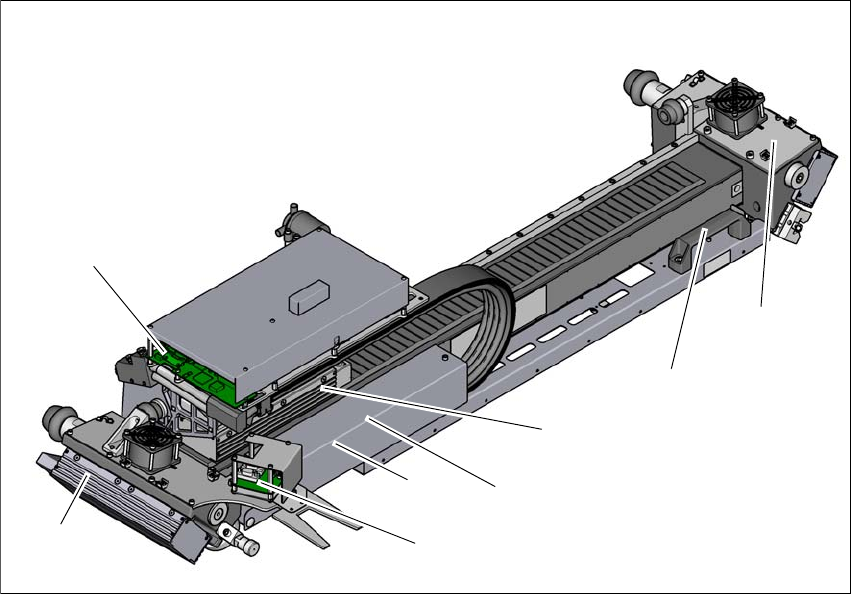

Fig. 3.8 - 3 Struttura dell'asse X - vista lato supporto testa di montaggio
(1) 1° motore lineare Y con supporto mobile (avvolgimento) e ventola
(2) Scheda della testa con Head Control Unit
(3) 2° motore lineare Y con supporto mobile (avvolgimento) e ventola
(4) Maniglia (solo nella SIPLACE SX1/SX2 V3)
(5) Motore lineare X (rotore)
(6) Interfaccia del portale asse X (sotto il rivestimento)
(7) Interfaccia del portale asse Y (sotto il rivestimento)
(8) Modulo sensori
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.8 Sistema a portali
143
3
Fig. 3.8 - 4 Struttura del portale - vista dal basso
(1) Videocamera circuito stampato
(2) Unità di lettura
(3) Sistema di misurazione lineare (sul lato inferiore del portale)
(1)
(2)
(3)
