Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 2 Sicurezz a di esercizio A partire dalla versione software SR.713.1 Edizione 12/2020 2.2 C artelli di avvi so 65 2.2.13.2 Cartello di avviso W 004 2 Pos. W 004…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.2 Cartelli di avviso A partire dalla versione software SR.713.1 Edizione 12/2020
64
2.2.13 Cartello di avvertenza sul convogliatore di circuiti stampati
2
Fig. 2.2 - 16 Cartelli di avviso sul convogliatore CST (esempio riferito a un convogliatore singolo)
(1) Cartello di avvertenza "Spalle del convogliatore sensibili"
Pos. W 004, in corrispondenza della barriera laser
2.2.13.1 Cartello di avviso "Spalle del convogliatore sensibili" sulla lamiera di bloccaggio
2
Articolo n. 03110412-01 (q.tà: convogliatore singolo 1, convogliatore doppio 2)
(1)
W 004
Spalle del convogliatore sensibili!
Le spalle del convogliatore sono molto sensibili e non possono
essere spostate senza disattivare i freni.
In caso contrario le spalle possono danneggiarsi in modo irrepa-
rabile.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.2 Cartelli di avviso
65

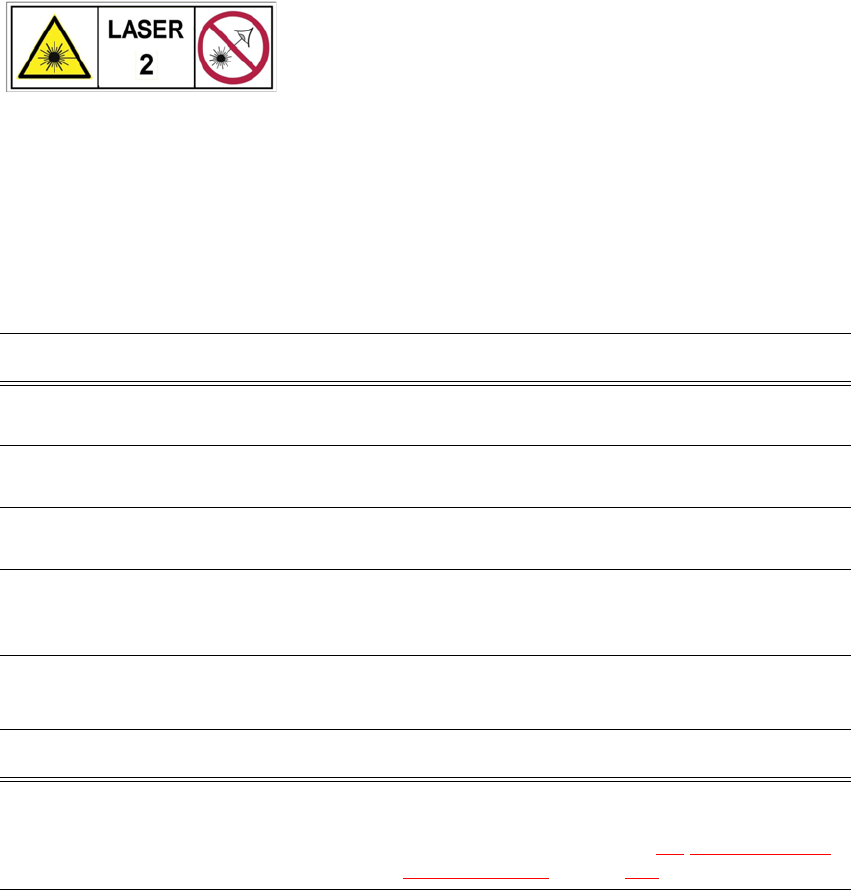

2.2.13.2 Cartello di avviso W 004
2
Pos. W 004 nella fig. 2.2 - 16, pagina 64, articolo n. 03223713-01
(quantità: convogliatore singolo 1, convogliatore doppio 2)
2
RADIAZIONE LASER
Classe di rischio 2
Conforme alla norma IEC 60825-1:2014
Non guardare il raggio laser!
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.3 Classificazione dei sistemi ottici A partire dalla versione software SR.713.1 Edizione 12/2020
66
2.3 Classificazione dei sistemi ottici
2.3.1 Classificazione dell'intera macchina
2
2.3.1.1 Classificazione laser
I seguenti moduli sono assegnati alla classe di rischio 2:
2
I seguenti moduli sono assegnati alla classe laser 3B:
2
Alla macchina per il montaggio di componenti pronta all'utilizzo è assegnata la classe di rischio
2.
Modulo Dati
Sensore CO sulla SpeedStar Massima potenza ottica in uscita: < 1 mW
Lunghezza d'onda: 635 nm
Sensore CO sulla MultiStar CPP Massima potenza ottica in uscita: < 1 mW
Lunghezza d'onda: 635 nm
Barriere laser sul convogliatore CST Massima potenza ottica in uscita: < 1 mW
Lunghezza d'onda: 650 nm
Lettore di codici a barre 1D per CST
(Datalogic DS1500)
Massima potenza ottica in uscita: --
Lunghezza d'onda: 658 nm
Modulo Dati
modulo laser di complanarità 3D Massima potenza ottica in uscita: 60 mW
Lunghezza d'onda: 670 nm
A tale scopo vedi la sezione 6.7
Modulo laser di
complanarità 3D, pagina 323.
