Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 5 Esecuzio ne di compiti sulla macchi na per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020 5.2 E lementi di comando e v…
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.2 Elementi di comando e visualizzazione A partire dalla versione software SR.713.1 Edizione 12/2020
234
5.2.2 Panoramica della SIPLACE SX1/SX2 V2
5

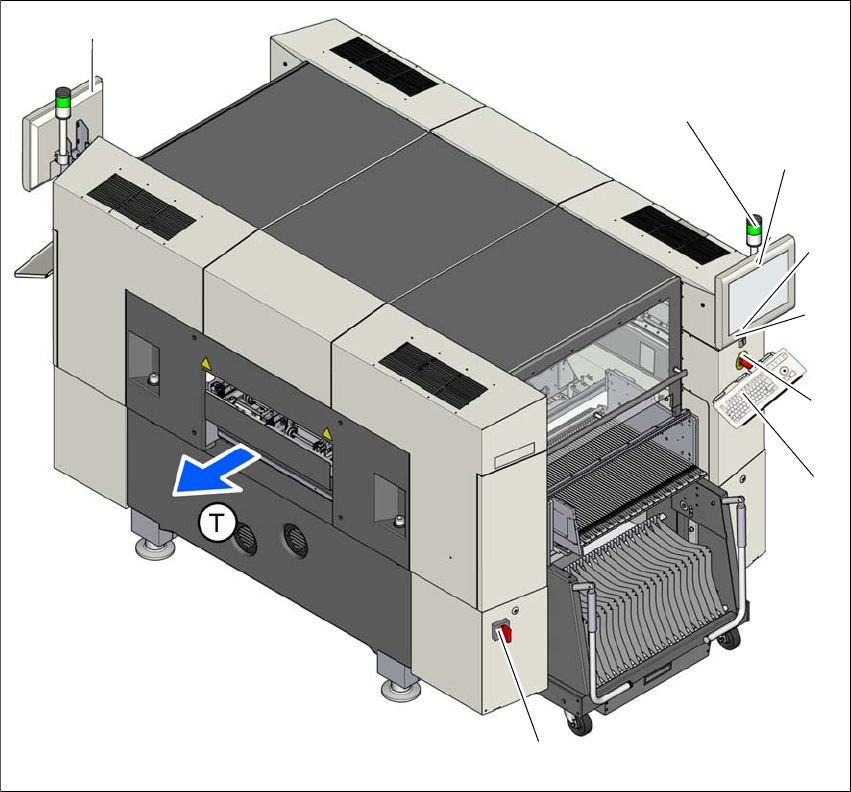

Fig. 5.2 - 2 Elementi di comando e visualizzazione della SIPLACE SX1/SX2 V2
5
(1) Interruttore principale (5) Pulsante di arresto (nero)
(2) Pulsante di avvio (bianco) (6) Schermo LCD
(3) Pulsante di ARRESTO DI EMERGENZA (7) Segnalatori luminosi con avvisatore
acustico
(4) Tastiera (T) Direzione di convogliamento dei circuiti
stampati
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.2 Elementi di comando e visualizzazione
235
5.2.3 Elementi di comando sui pannelli di comando della macchina per il montaggio di
componenti
Tutti gli elementi di comando sono raggiungibili da persone alte almeno 1,40 m.
Interruttore principale 5
L'interruttore principale serve a attivare o disattivare l'alimentazione elettrica della macchina per
il montaggio di componenti.
Pulsante di arresto (nero) 5
Con il pulsante nero si arresta l'esecuzione delle operazioni di montaggio della macchina.
Pulsante di avvio (bianco) 5
Il pulsante bianco serve ad avviare la macchina dopo l'accensione oppure dopo l'eliminazione di
un malfunzionamento.
Pulsante di ARRESTO DI EMERGENZA 5
Quando si preme il pulsante ARRESTO DI EMERGENZA, questo si innesta in posizione. L'ali-
mentazione degli assi dei portali, carrelli CO, nastri convogliatori e dispositivi di taglio viene inter-
rotta, mentre viene ridotta l'alimentazione di tensione degli assi stella delle teste di montaggio. È
possibile sbloccare il pulsante facendolo ruotare.
Schermo multi-touch (nella SIPLACE SX1/SX2 V3) 5
Su ogni lato della macchina per il montaggio di componenti è posizionato uno schermo piatto con
una superficie a sfioramento "multi touch" (schermo a riconoscimento di gesti con interazioni a più
dita). Tramite il software della stazione è possibile visualizzare una tastiera per l'immissione di dati
tramite schermo.
Schermo LCD (nella SIPLACE SX1/SX2 V2) 5
Su ogni lato della macchina è montato uno schermo piatto LCD di tipo touch screen (schermo tat-
tile).
PERICOLO
Tensioni potenzialmente letali!
Nonostante l'interruttore principale sia disattivato alcune parti interne alla macchina per il
montaggio di componenti conducono ancora tensioni pericolose.
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.2 Elementi di comando e visualizzazione A partire dalla versione software SR.713.1 Edizione 12/2020
236
Tastiera (nella SIPLACE SX1/SX2 V2) 5
Sotto lo schermo si trova la tastiera.
5
Segnalatore luminoso con avvisatore acustico 5
La sequenza di colori del segnalatore luminoso è configurabile
– bicolore: bianco-verde
– tricolore: rosso - giallo - verde
I segnalatori luminosi indicano gli stati di esercizio e l'eventuale malfunzionamento della macchina
per il montaggio di componenti. A tale proposito vedi
Sezione 5.7 a pagina 254.
ATTENZIONE
Pericolo di urti contro l'unità monitor e tastiera!
Quando si eseguono lavori sul carrello CO sussiste il pericolo di urti contro l'unità monitor
e tastiera.
Ruotare completamente l'unità da un lato.
Evitare di posizionarsi con la testa sotto l'unità monitor e tastiera.
