Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 4 Installa zione e messa in esercizio A partire dalla versione software SR.713.1 Edizione 12/2020 4.2 Infrastrutture nel luogo di installazio ne 195 4 4.2.3.2 V…
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SR.713.1 Edizione 12/2020
194
4.2.3 Alimentazione di rete
4

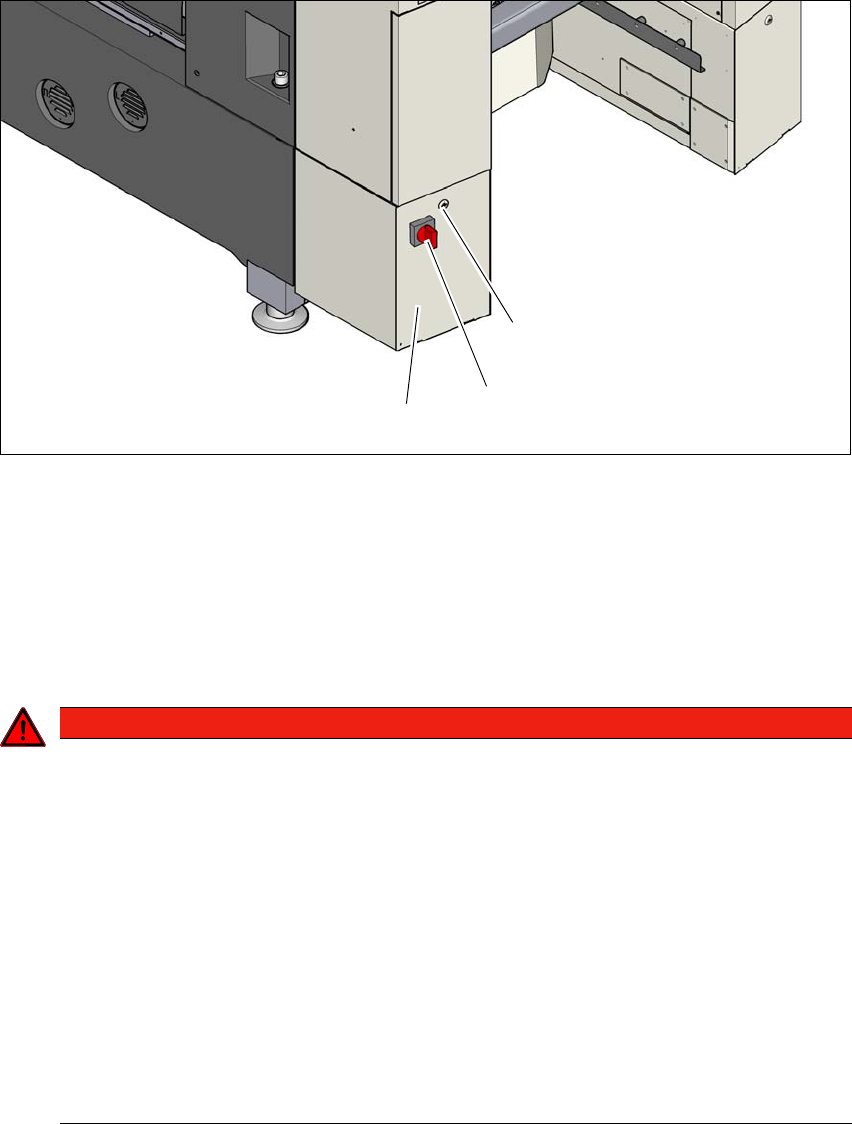

Fig. 4.2 - 3 Posizione del gruppo di alimentazione sulla macchina per il montaggio di componenti
(1) Blocco
(2) Interruttore principale con protezione contro la riaccensione
(3) Unità di alimentazione elettrica dietro il rivestimento
4.2.3.1 Indicazioni di pericolo
4
(1)
(2)
(3)
PERICOLO
Tensioni elettriche pericolose!
La tensione di alimentazione della macchina per il montaggio di componenti può variare
da 3 x 380 V CA fino a 3 x 415 V ± 10 %, 50/60 Hz oppure, come opzione, da
3 x 200 V CA fino a 3 x 220 V CA ± 10 %; 50/60 Hz. Parti di questo impianto conducono
tensioni pericolose per la vita delle persone anche quando l'interruttore principale è disin-
serito e la presa di rete disconnessa.
L'utilizzo non corretto della macchina per il montaggio di componenti può causare la mor-
te, lesioni gravissime e notevoli danni materiali.
Rispettare le vigenti norme antinfortunistiche e le norme DIN, in particolare la EN
60204, parte 1 o la IEC 60204, parte 1) e le disposizioni in vigore nel paese di instal-
lazione.
Soltanto personale qualificato e appositamente addestrato può aprire i rivestimenti
dell'unità di alimentazione.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.2 Infrastrutture nel luogo di installazione
195
4
4.2.3.2 Verifica dell'alimentazione di rete
Verificare se l'alimentazione di rete è conforme alle specifiche relative per la macchina (vedere la
tabella nella sezione 3.4
, pagina 107).
4
4.2.3.3 Alimentazione di rete - specifica
Sono possibili le seguenti configurazioni per il cavo di collegamento alla rete elettrica della mac-
china per il montaggio di componenti:
(1) Senza
cavo di collegamento alla rete elettrica
(2) 5 x 4 mm² CON spina CEE rossa 16 A (conforme alla norma IEC 60309),
per tensioni di rete da 3 x 380 V~ fino a 3 x 415 V ± 10 %, 50/60Hz
(3) 5 x 4 mm² SENZA spina, per tensioni di rete da 3 x 200 V CA fino a 3 x 220 V CA ± 10 %; 50/
60 Hz, oppure per tensioni di rete da 3 x 380 V~ fino a 3 x 415 V ± 10 %, 50/60 Hz
La codifica cromatica dei fili dipende dal paese di destinazione dell'esercente dell'impianto.
4
PERICOLO
Pericolo di morte dovuto alle tensioni pericolose presenti sotto la copertura del dispositivo
di disconnessione di sicurezza (CSB)!
Sotto la copertura si trovano componenti che possono condurre tensioni pericolose per
un determinato tempo anche a macchina per il montaggio di componenti disinserita e con
la spina di collegamento a rete disconnessa. Dopo aver staccato la presa di rete attende-
re 5 minuti finché non si sono scaricati i condensatori.
Non aprire mai le coperture.
Gli interventi sull'alimentazione elettrica e sul dispositivo di disconnessione di sicu-
rezza possono essere effettuati soltanto dai tecnici del servizio assistenza della ASM
Assembly Systems GmbH & Co. KG o da tecnici dell'assistenza del gestore formati
da ASM.
NOTA
Carichi di punta nell'alimentazione di corrente
Per questini di natura tecnica l'alimentazione di corrente è soggetta a carichi di punta.
Se necessario chiarire il valore dell'impedenza di rete con l'azienda che eroga l'ener-
gia elettrica.
AVVERTENZA
Sezione e lunghezza del cavo di alimentazione
La sezione e la lunghezza del cavo di alimentazione influiscono sullo Short-Circuit-Cur
-
rent-Rating (SCCR) della
macchina per il montaggio di componenti.
In caso di sostituzione del cavo di alimentazione non è consentito aumentare la sezione
dei singoli conduttori o diminuire la lunghezza del cavo.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SR.713.1 Edizione 12/2020
196
4
4.2.3.4 Collegamento alla rete elettrica - SENZA cavo (configurazione 1)
La macchina per il montaggio di componenti NON HA alcun cavo di collegamento alla rete elet-
trica a corredo. Il cavo di collegamento alla rete elettrica viene connesso agli appositi morsetti
(X94) nell'unità di alimentazione elettrica.
4
4
AVVERTENZA
Identificazione univoca dei cavi elettrici!
Le linee elettriche per ogni singola macchina per il montaggio di componenti e le opzioni
installate (ad es. WPC5/WPC6) devono essere contrassegnate in modo chiaro e devono
poter essere identificate e abbinate senza dare adito a dubbi.
Si applicano le norme del paese nel quale la macchina per il montaggio di compo-
nenti viene utilizzata.
AVVERTENZA
Fare allacciare il cavo di collegamento alla rete elettrica esclusivamente da un elettro
-
tecnico specializzato.
L'allacciamento del cavo di collegamento alla rete elettrica può avvenire solo ad opera
di un elettrotecnico specializzato. Un elettrotecnico specializzato è una persona che di
-
spone d formazione specializzata, conoscenze ed esperienza idonee in modo da poter
riconoscere ed evitare i pericoli di natura elettrica.
Si applicano le norme del paese nel quale la macchina per il montaggio di compo-
nenti viene utilizzata.
