2 Sicurezza di esercizio Istruzioni p er l'uso SIPLACE SX1/SX2 ed izione V2 e V3 2.2 Cartelli di avviso A partire dalla versione software SR.713. 1 Edizione 12/2020 48 Cartello con testo per laser nella fig. 2.2 - 3…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.2 Cartelli di avviso
47
2.2.4 Significato e descrizione dei cartelli di avviso (cartelli per la Cina)
Per i clienti cinesi i cartelli riportati a seguire sono diversi rispetto a quelli standard (resto del
mondo).
2.2.4.1 Cartello di avviso W 210-CN
2
Pos. W 209-CN nella fig. 2.2 - 3, pagina 2.2 - 3 e 2.2 - 4, pagina 2.2 - 4, articolo n. 03149080-01
(quantità per ciascuna macchina per il montaggio di componenti: 2)
2.2.4.2 Cartello di avviso W 204-CN
2
Pos. W 204 nella fig. 2.2 - 3, pagina 45 e 2.2 - 4, pagina 46, articolo n. 03149290-01 (quantità per
macchina di montaggio di componenti: 8)
2.2.4.3 Cartello di avviso W 004-CN con testo laser
2
Pos. W 004-CN nella fig. 2.2 - 3, pagina 45, articolo n. 03155348-01 (quantità per macchina di
montaggio di componenti: 1)
2
2
2
2
2
2
Cartello di avviso sul pulsante di ARRESTO DI EMERGENZA
2
2
2
Avvertenza - lesioni alle mani
Infilare le mani nella macchina può causare ferite alle mani e alle
braccia.
Non introdurre le mani nella macchina per il montaggio di
componenti durante il funzionamento.
Non introdurre le mani all'interno della macchina per il mon-
t i di ti di t
2
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.2 Cartelli di avviso A partire dalla versione software SR.713.1 Edizione 12/2020
48
Cartello con testo per laser nella fig. 2.2 - 3, pagina 45, articolo n. 03155432-01 (quantità per mac-
china di montaggio di componenti: 1)
2.2.5 Cartelli di avviso nella macchina per il montaggio di componenti

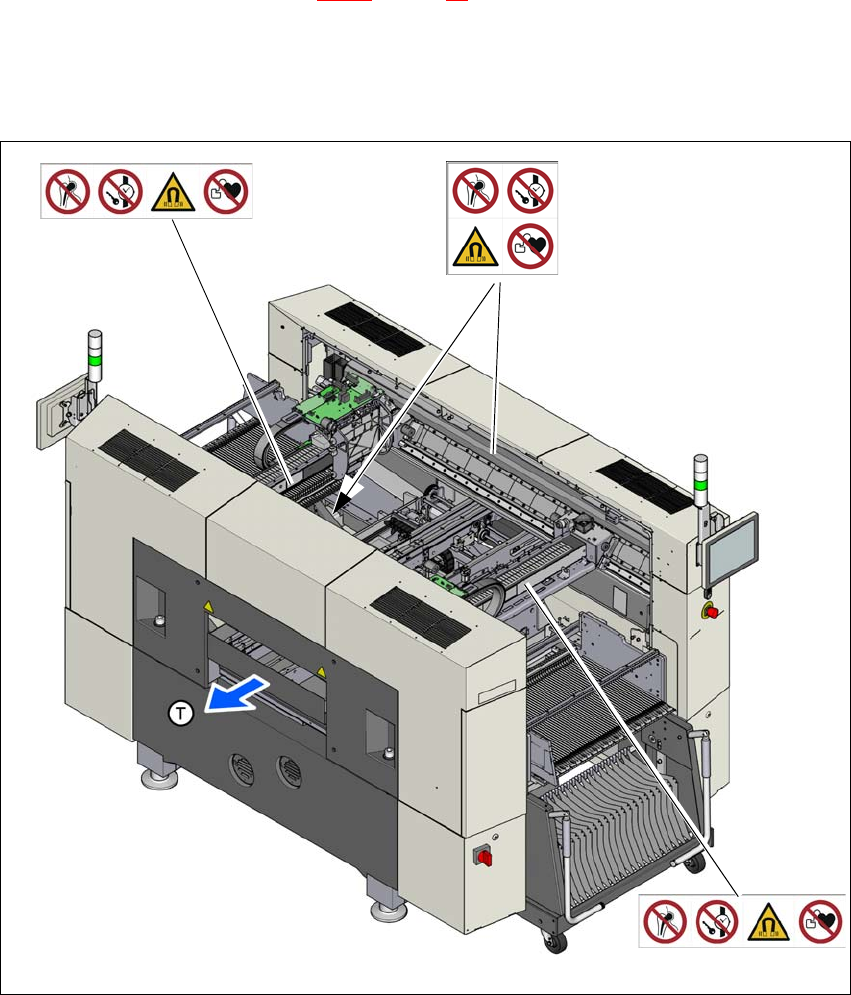

Fig. 2.2 - 5 Cartelli di avviso nella macchina per il montaggio di componenti
2
Pos. W 006, n. articolo 03155812-01 (sulla parte laterale, centrato sopra il portale Y)
Pos. W 006-P007, articolo n. 03155831-01 (davanti e dietro al portale X)
W 006
W 006-P007
W 006-P007
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.2 Cartelli di avviso
49
2.2.5.1 Cartelli di avviso W 006 e W 006-P007
2
Pos. W 006 nella fig. 2.2 - 5, pagina 48, articolo n. 03155812-01
(quantità per macchina di montaggio componenti SX1: 2, macchina per montaggio componenti
SX2: 2)
Pos. W 006-P007 nella fig. 2.2 - 5
, pagina 48, articolo n. 03155831-01
(quantità per macchina di montaggio componenti SX1: 2, macchina per montaggio componenti
SX2: 4)
2
PERICOLO
Pericolo di morte dovuto ai forti campi magnetici presenti all'interno della macchina per il
montaggio di componenti
Pericolo di morte con le cappe protettive della macchina aperte per i portatori di protesi
attive o passive quali
– pace-maker
– defibrillatori
– pompe d'insulina, ecc.
Le persone a rischio devono evitare di sostare nelle immediate vicinanze della mac-
china.
