3.11 Carrello CO
Articolo n. 00519922-xx Carrello CO SIPLACE SX1/SX2 da 60 tracce
Articolo n. 00519722-xx Carrello CO SIPLACE SX1/SX2 da 30 tracce
Alle macchine della serie SIPLACE SX1/SX2 possono essere agganciati due carrelli CO SI-
PLACE SX1/SX2 da 60 tracce ciascuno. Se in un posteggio viene usato il WPC5/WPC6, nel ri-
manente spazio è possibile inserire un carrello CO da 30 tracce.
3

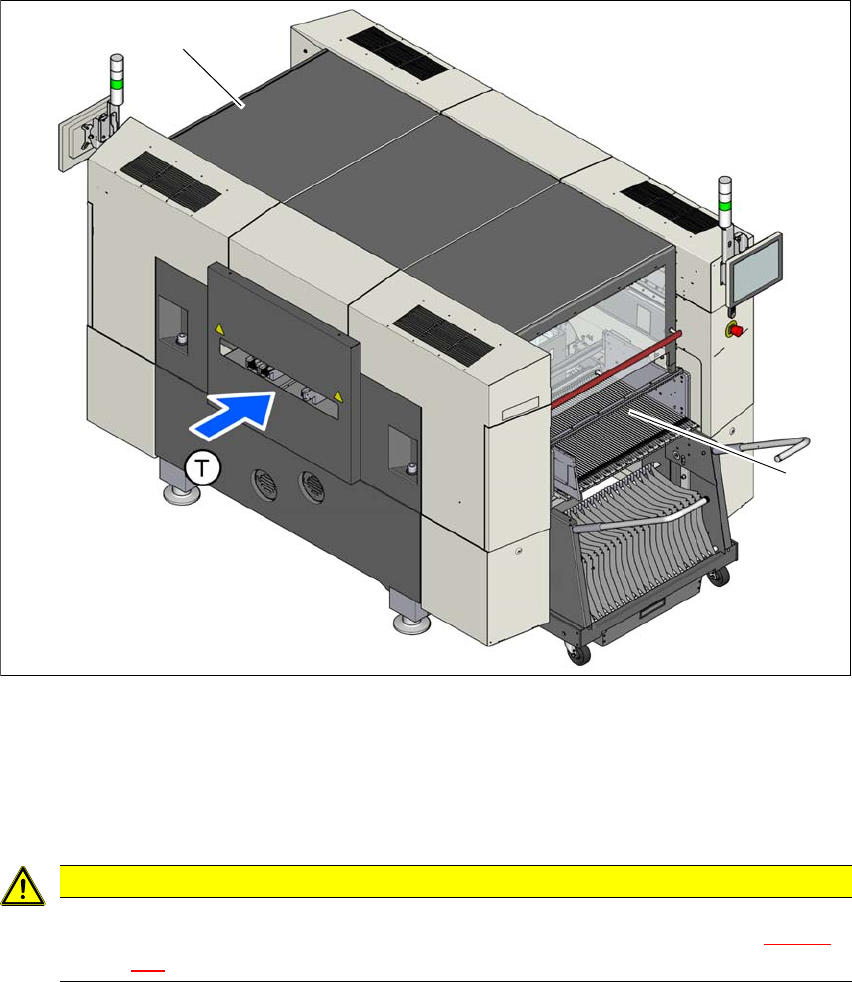

Fig. 3.11 - 1 Posteggi dei carrelli CO, SIPLACE SX1/SX2
(1) Posteggio 1
(2) Posteggio 2
(T) Direzione di convogliamento circuito stampato
3
ATTENZIONE
I carrelli CO delle SIPLACE SX1/SX2 possono essere agganciati a posteggi nei quali è
installato un dispositivo di inserimento carrello CO per SIPLACE SX1/SX2 (fig. 5.15 - 4
,
pagina 286
).
(2)
(1)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.11 Carrello CO
171
3.11.1 Struttura
I carrelli CO sono moduli autonomi che si possono allestire con moduli di alimentazione in un'area
di allestimento esterno. La sostituzione del carrello CO richiede quindi solo una breve interruzione
del processo di produzione.
Il carrello CO è composto sostanzialmente dal telaio munito di ruote, dal tavolo CO per accogliere
i moduli di alimentazione, dal contenitore dei rulli cinghia e dal contenitore scarti cinghia. Sono
due le varianti di carrello a disposizione. Un carrello CO da 60 tracce e un carrello CO da 30
tracce. Quest'ultimo deve essere posizionato accanto al WPC5/WPC6.
3
Fig. 3.11 - 2 Carrello CO da 60 tracce, SIPLACE SX1/SX2, vista anteriore e posteriore
(1) Telaio con ruote
(2) Tavolo CO
(3) Contenitore delle cinghie
(4) Contenitore scarti cinghia
(5) Maniglia
(6) Protezione contro l'accesso con le mani
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.11 Carrello CO A partire dalla versione software SR.713.1 Edizione 12/2020
172
3
3
3.11.2 Descrizione
Il container dei rulli della cinghia alloggia, nella versione standard, rulli di dimensioni massime pari
a 17" (432 mm).
Tra contenitore delle cinghie e carrello CO, sia a destra che a sinistra, si trova uno spazio di 5 mm
per conservare i piani di allestimento.
Sul lato inferiore del telaio carrellato si trova il contenitore estraibile degli scarti cinghia. Gli scarti
cinghia tagliati finiscono tramite uno scivolo nel contenitore scarti della cinghia, che deve essere
svuotato regolarmente in base alla quantità di rifiuti accumulatisi.
Le maniglie possono essere sollevate o abbassate.
3
ATTENZIONE
Rispettare le indicazioni di sicurezza!
Quando si estrae il contenitore scarti cinghia dal carrello CO attenersi alle indicazioni
di sicurezza nella sezione 5.8.2
, pagina 260.
ATTENZIONE
Rischio di rottura delle maniglie!
Durante il trasporto del carrello CO le maniglie potrebbero rompersi.
Durante il trasporto non sollevare mai il carrello CO tenendolo per le maniglie.
Utilizzare le maniglie solo per spingere il carrello CO.
Utilizzare un carrello elevatore se si desidera trasportare il carrello CO oppure solle-
varlo da un pallet.
NOTA
Affinché la macchina per il montaggio di componenti possa funzionare, tutti i carrelli CO
devono essere agganciati.
I posteggi liberi devono essere occupati con moduli di alimentazione "dummy", come
descritto nella sezione 2.6.5
, pagina 91.
