00198663-02_UM_SX12-V3_IT.pdf - 第82页
2 Sicurezza di esercizio Istruzioni p er l'uso SIPLACE SX1/SX2 ed izione V2 e V3 2.6 Dispositivi di sicurezza A partire dalla versione software S R.713.1 Edizione 12/2020 82 2.6.3.2 Posizione degli interruttori di p…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.6 Dispositivi di sicurezza
81
2

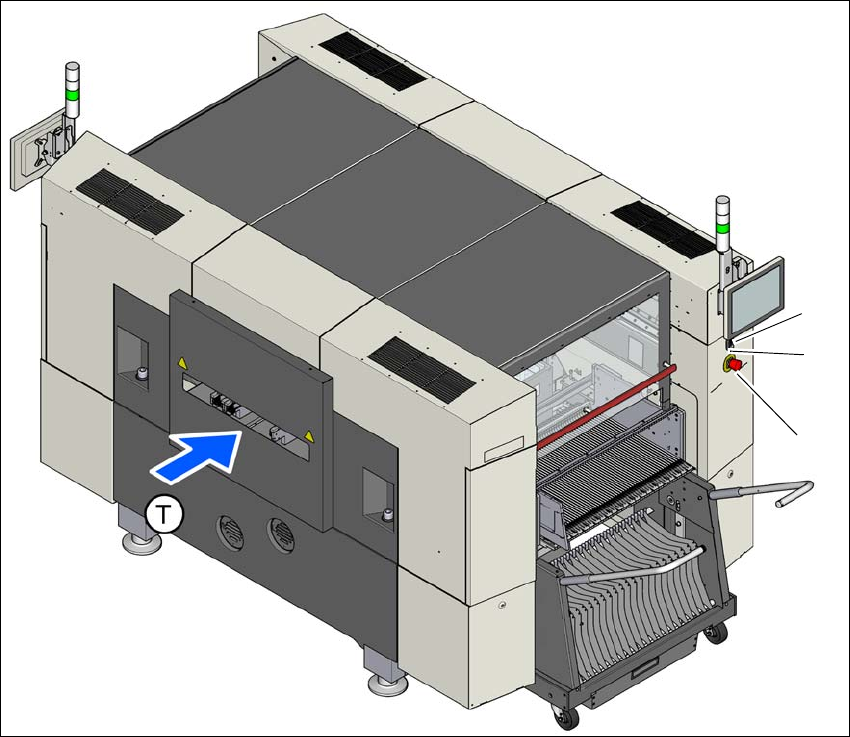

Fig. 2.6 - 5 Posizione di interruttori e pulsanti - panoramica sul lato di ingresso del CST
(1) Pulsante di ARRESTO DI EMERGENZA
(2) Pulsante di avvio (bianco)
(3) Pulsante di arresto (nero)
(T) Direzione di convogliamento CST
(2)
(1)
(3)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.6 Dispositivi di sicurezza A partire dalla versione software SR.713.1 Edizione 12/2020
82
2.6.3.2 Posizione degli interruttori di protezione nella macchina per il montaggio di com-
ponenti
2
Fig. 2.6 - 6 Posizione degli interruttori di protezione nella macchina per il montaggio di componenti
(1) Interruttore delle cappe protettive, posteggio 1
(2) Interruttore delle cappe protettive, posteggio 2
(3) Interruttore di protezione per il riconoscimento finecorsa
(T) Direzione di convogliamento CST
(2)
(1)
(3)
(3)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.6 Dispositivi di sicurezza
83
2.6.3.3 Descrizione del funzionamento
Interruttore principale in posizione OFF (vedi pos. 1 nella fig.
2.6 - 4, pagina 80) 2
L'interruttore principale disconnette dalla rete le tre fasi L1, L2 e L3.
2
2
Interruttore principale in posizione ON 2
Dopo l'inserimento dell'interruttore principale viene attivata l'alimentazione di rete e vengono azio-
nati i convertitori CA/CC.
Il computer del sistema di controllo si avvia, tutte le tensioni di alimentazione interne sono pre-
senti. Le tensioni dei circuiti intermedi per gli assi dei portali (300 V), per gli assi stella (160 V) e
la tensione di alimentazione degli azionamenti di convogliamento vengono commutati, per motivi
di sicurezza, anche tramite il pulsante di avvio.
PERICOLO
Tensioni potenzialmente letali!
L'utilizzo non corretto della macchina per il montaggio di componenti può causare la mor-
te, lesioni gravissime e notevoli danni materiali.
Nonostante l'interruttore principale sia spento, i seguenti componenti continuano a con-
durre tensioni mortali:
– Morsetti di collegamento dei cavi L1, L2 e L3 dell'interruttore principale S1
– Morsetto ingresso principale X94
– Morsetto di collegamento X98
– I conduttori singoli che sotto tensione anche quando l'interruttore principale è spento
sono di colore arancione.
Rispettare le vigenti norme antinfortunistiche e le norme DIN, in particolare la EN
60204, parte 1 o la IEC 60204, parte 1) e le disposizioni in vigore nel paese di instal-
lazione.
Solo personale qualificato e formato può aprire gli sportelli di protezione dell'alimen-
tazione della corrente.
PERICOLO
Causa l'utilizzo di accumulatori di energia nell'
unità di alimentazione elettrica, in alcuni
componenti della stessa permangono tensioni pericolose anche dopo il disinserimento
dell'interruttore principale e dopo la disconnessione dalla rete per circa 5 minuti.
