5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.15 Aggancio e sgancio del carrello CO A partire dalla versione software SR.713.1 Edizione 12/2020
286
5.15.4 Aggancio del carrello CO
5
Fig. 5.15 - 4 Aggancio del carrello CO
(1) Denti di bloccaggio
(2) Regolazione di precisione dell'altezza della macchina
5
ATTENZIONE
Inserimento del carrello CO!
All'inserimento del carrello CO nelle macchine per il montaggio di componenti assi-
curarsi che non urti contro ostacoli con i denti di bloccaggio.
(2)
(1)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.15 Aggancio e sgancio del carrello CO
287
I 5
5
5
Spingere con cautela il carrello CO nella macchina fino a raggiungere la battuta di arresto. Il
ceppo di arresto
(2) del tavolo CO deve trovarsi esattamente sotto alla squadra per il controllo
altezza del tavolo
(1), in corrispondenza del punto di inserimento nella macchina (lato destro
e sinistro).
5

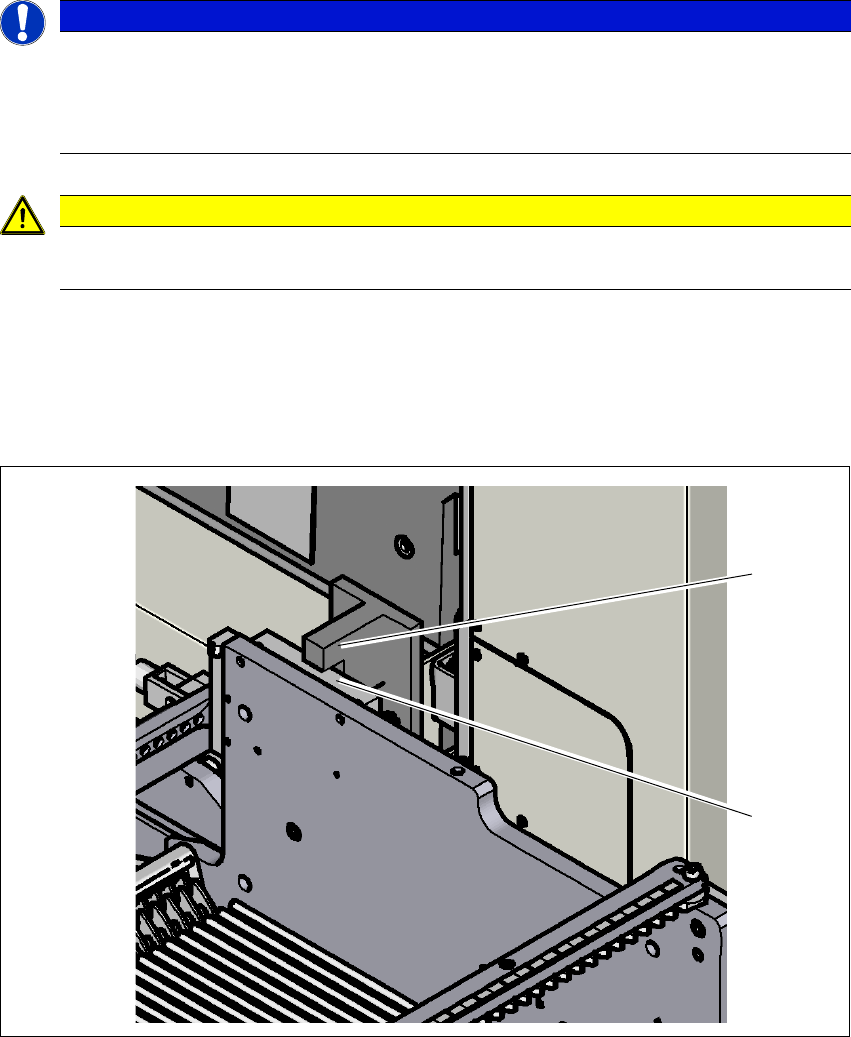

Fig. 5.15 - 5 Controllo altezza del tavolo
NOTA
Taglio a raso delle cinghie
Se non si rifilano a raso le cinghie sul lato frontale del modulo di alimentazione X, le cin-
ghie svuotate non terminano nella canalina dei vuoti.
Tagliare le cinghie a filo prima di agganciare il carrello CO.
ATTENZIONE
Posizione della testa di montaggio!
Controllare che la testa di montaggio si trovi fuori dall'area di traslazione del carrello CO.
(1)
(2)
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.15 Aggancio e sgancio del carrello CO A partire dalla versione software SR.713.1 Edizione 12/2020
288
5
5
Con l'ausilio della regolazione dell'altezza è possibile regolare con precisione e correggere
l'altezza del carrello CO. Le sue superfici del ceppo di arresto e della squadra devono arrivare
quasi a sfiorarsi.
5
5
5
Nella vista principale del software della stazione, selezionare l'icona Convogliatori...
e poi l' i cona Posteggi.
Fare clic sull'icona per il blocco in corrispondenza del rispettivo posteggio; attendere
finché il carrello non è correttamente agganciato. Per maggiori informazioni consultare la
guida on-line del software della stazione.
Spingere i manicotti delle due maniglie verso l'alto e spostare la maniglia verso il basso.
ATTENZIONE
Pericolo di collisione con la testa!
In caso di smontaggio di una delle due squadre (sul lato destro e sinistro) per il controllo
dell'altezza del tavolo possono verificarsi delle collisioni con la testa se i tavoli dei compo-
nenti sono troppo alti.
Non smontare le squadre.
NOTA
Chiudere le cappe protettive perché è possibile l'aggancio solo con le cappe chiuse.
