5 Esecuzione di compiti sulla m acchina per il montaggio di comp onenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5.1 Profilo del personale A partir e dalla versione software SR.7 13.1 Edizione 12/2020 2…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.1 Profilo del personale
231
– Materiale da taglio:
– Lamiere di giunzione (4.000 unità), articolo n. 00318671-xx
– Connettore di cinghia SMD 4,3 mm (4.000 unità), articolo n. 00356343-xx)
– Connettore di cinghia SMD 16 mm (1.000 unità), articolo n. 00356344-xx)
– Una matita per cancellare o una in fibra di vetro per pulire le mire
– Penne indelebili per marcare le tracce
– Aspirapolvere con ugello adatto
5.1.2 Livello di comando"Produzione avanzata"
5.1.2.1 Operazioni
Il personale addetto all'allestimento dovrebbe essere in grado di svolgere le seguenti mansioni:
– fungere da interfaccia per gli operatori
– tenere il registro della macchina
– controllare ed eseguire la manutenzione negli intervalli previsti
– controllare che il posto di lavoro sia pulito e sicuro
– controllare che vengano rispettate le norme ESD
– eseguire controlli di qualità
– seguire e comunicare le segnalazioni di errore
– controllare l'eliminazione degli errori
– preparare tempestivamente tutti i materiali necessari per la produzione, quali ad es.
– Circuiti stampati
– Materiale da taglio
– pasta di brasatura
– componenti
– moduli di alimentazione, ecc.
– cambiare l'allestimento della stazione per un nuovo lotto di produzione
– controllare l'impostazione dei moduli di alimentazione:
– larghezza dei passi
– posizione di prelievo
– controllare i dati di gestione
– controllare i dati di gestione da MaDaMas o OIS
– autorizzare modifiche del programma tramite il programmatore responsabile
– assicurare che il passaggio di informazioni tra i singoli gruppi avvenga senza problemi
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.1 Profilo del personale A partire dalla versione software SR.713.1 Edizione 12/2020
232
5.1.3 Livello di comando"Assistenza (cliente)"
5.1.3.1 Operazioni
Fra i compiti del personale addetto all'assistenza rientrano le mansioni seguenti:
– interventi di manutenzione più complessi
– sostituzione di ricambi
– modifica di dati della macchina
– calibratura della macchina per il montaggio di componenti
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.2 Elementi di comando e visualizzazione
233
5.2 Elementi di comando e visualizzazione
5.2.1 Panoramica della SIPLACE SX1/SX2 V3
5

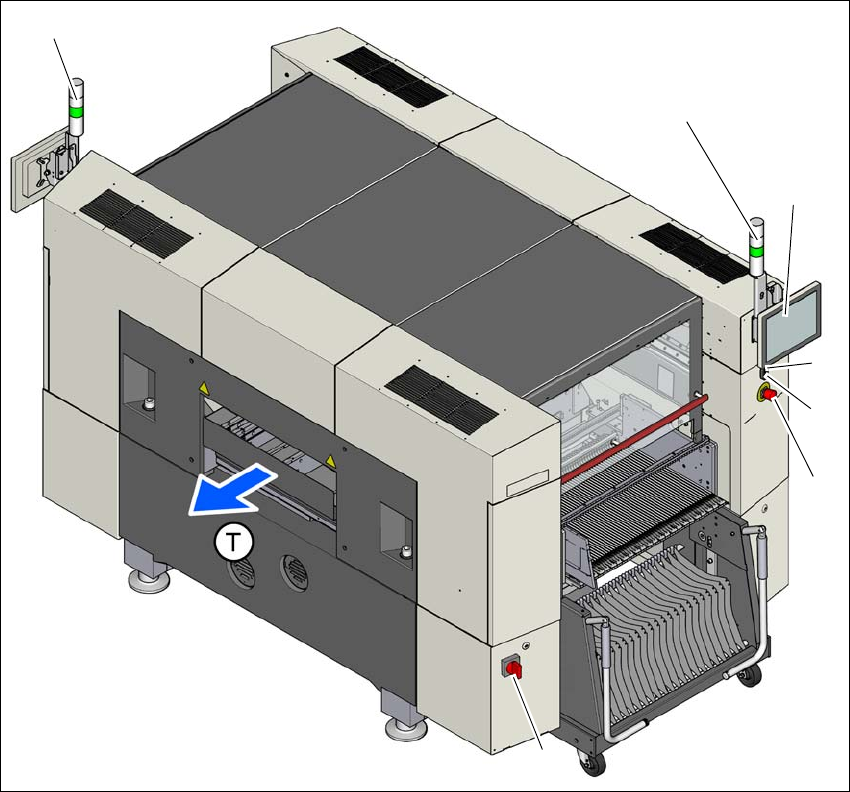

Fig. 5.2 - 1 Elementi di comando e visualizzazione della SIPLACE SX1/SX2 V3
5
(1) Interruttore principale (5) Schermo multi-touch
(2) Pulsante di avvio (bianco) (6) Segnalatori luminosi con avvisatore
acustico
(3) Pulsante di ARRESTO DI EMERGENZA (T) Direzione di convogliamento dei circuiti
stampati
(4) Pulsante di arresto (nero)
(1)
(3)
(2)
(5)
(6)
(6)
(4)
