Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 2 Sicurezz a di esercizio A partire dalla versione software SR.713.1 Edizione 12/2020 2.6 D ispositi vi di sicurezza 79 Montare il r iparo p er impedire l&apo…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.6 Dispositivi di sicurezza A partire dalla versione software SR.713.1 Edizione 12/2020
78
2.6.2 Riparo per impedire l'accesso con le mani nel convogliatore CST
Il riparo per impedire l'accesso con le mani al convogliatore di circuiti stampati impedisce di inse-
rire le mani nella macchina per il montaggi di componenti durante il funzionamento.
Se una macchina per il montaggio di componenti SIPLACE SX1/SX2 viene utilizzata al di fuori di
una linea di produzione, il riparo deve essere montato sia sul nastro di ingresso che sul nastro di
uscita.
2

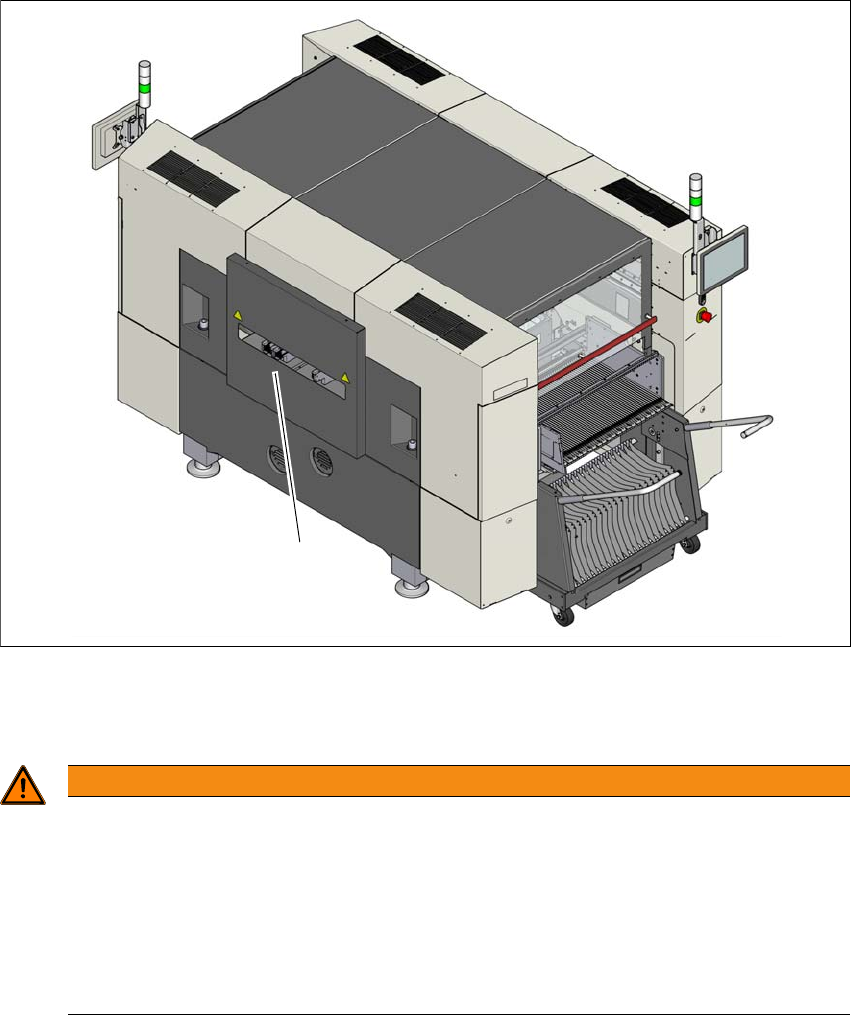

Fig. 2.6 - 3 Riparo per impedire l'accesso con le mani sulla macchina per montaggio componenti SIPLACE SX1/SX2
(1) Protezione contro l'accesso con le mani
2
AVVERTENZA
Pericolo di schiacciamento!
Se non è presente alcun riparo apposito, l'eventuale accesso con le mani nel convoglia-
tore per circuiti stampati può causare lezioni alle braccia e alle mani.
Utilizzare una macchina per il montaggio di componenti SIPLACE SX1/SX2 sola-
mente con l'apposito riparo per impedire l'accesso con le mani montato sul nastro
di ingresso e su quello di uscita.
Il gestore deve assicurarsi che il riparo sia montato.
(1)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.6 Dispositivi di sicurezza
79
Montare il riparo per impedire l'accesso con le mani (1) sul nastro di ingresso e su quello di
uscita.
Regolare l'altezza della lamiera esterna in modo tale che a seconda del prodotto non sia pos-
sibile accedere al convogliatore con le mani dal basso.
Regolare l'altezza della lamiera interna in modo tale che a seconda del prodotto non sia pos-
sibile accedere al convogliatore con le mani dall'alto.
L'altezza deve essere regolata in maniera tale da permettere al circuito stampato completo
di componenti di scorrere senza problemi.
2
NOTA
Altezza massima del circuito stampato
Rispettare l'altezza massima del circuito stampato con il componente più alto.
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.6 Dispositivi di sicurezza A partire dalla versione software SR.713.1 Edizione 12/2020
80
2.6.3 Interruttori e pulsanti della macchina per il montaggio di componenti
2.6.3.1 Posizione di interruttori e pulsanti nella macchina per il montaggio di componenti
2

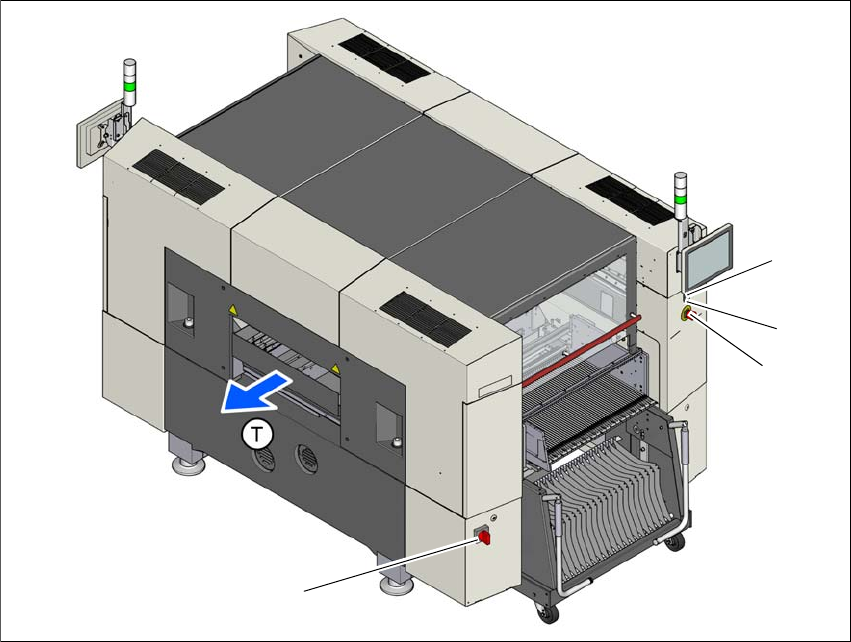

Fig. 2.6 - 4 Posizione di interruttori e pulsanti - panoramica sul lato di uscita del CST
(1) Interruttore principale
(2) Pulsante di avvio (bianco)
(3) Pulsante di arresto (nero)
(4) Pulsante di ARRESTO DI EMERGENZA
(T) Direzione di convogliamento CST
(2)
(1)
(3)
(4)
