Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 3 Dati tec nici e moduli A partire dalla versione software SR.713.1 Edizione 12/2020 3.7 T esta di montaggio 125 3.7.3 Sensore del contenitore scarti CO Il sens…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.7 Testa di montaggio A partire dalla versione software SR.713.1 Edizione 12/2020
124
3.7.2.2 Dati tecnici SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar (C&P20 P)
con tipo videocamera CO 23 con tipo videocamera CO 41
Gamma dei CO
*a
*)a Ricordare che la gamma di CO montabili viene influenzata anche dalle geometrie delle piazzole, dagli
standard specifici del cliente e dalle tolleranze d'imballaggio dei CO.
da 01005 a 2220, Melf, SOT,
SOD
da 0201 (metrico) a 2220,
Melf, SOT, SOD, Bare-Die,
Flip-Chip
Specifiche CO
altezza max.
reticolo min. piedini
larghezza min. piedini
reticolo min. sfere
diametro min. sfere
dimensioni min.
dimensioni max.
peso max
4 mm
250 µm
100 µm
400 µm
200 µm
0,18 mm x 0,18 mm
6mm x 6 mm
1 g
4 mm
80 μm
30 μm
100 μm
50 μm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Forza d'appoggio 1,3 N ± 0,5 N (valore standard)
0,5 N - 4,5 N
Touchless Placement
Tipi di pipette 40xx 40xx
Precisione X-/Y
*b
*)b I valori di precisione dipendono dalle caratteristiche della dotazione e delle prestazioni di fornitura.
± 41 µm / 3σ ± 41 µm / 3σ
Precisione angolare ± 0,5° / 3σ ± 0,5° / 3σ
Piani di illuminazione 5 5
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.7 Testa di montaggio
125
3.7.3 Sensore del contenitore scarti CO
Il sensore per il contenitore degli scarti CO controlla se il relativo contenitore è posizionato corret-
tamente sul supporto.
– Se il contenitore degli scarti non è stato inserito correttamente, la macchina per il montaggio
di componenti non si avvia.
– Se il contenitore degli scarti si stacca dal supporto durante il processo di montaggio, la mac-
china viene arrestata subito per evitare il pericolo di collisione della testa.
3.7.4 Pompa del vuoto (opzionale)
La pompa del vuoto per la SIPLACE SpeedStar è montata dietro gli inserimenti dei componenti
della postazione 1, nel montate macchina. Sono disponibili due tipi:
– Pompa del vuoto VX4.25
– Pompa del vuoto
VX4.25/0-47 IE3
3.7.4.1 Panoramica- tipo VX4.25
Articolo n. 03128463-xx Pompa del vuoto VX4.25
3
Fig. 3.7 - 3 Panoramica - pompa del vuoto
(1) Punto di installazione della pompa del vuoto
(2) Pompa del vuoto VX 4.25
(1)
(2)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.7 Testa di montaggio A partire dalla versione software SR.713.1 Edizione 12/2020
126
3.7.4.2 Panoramica - tipo VX4.25/0-47 IE3
Articolo n. 03224400-xx Pompa del vuoto VX4.25/0-47 IE3
3

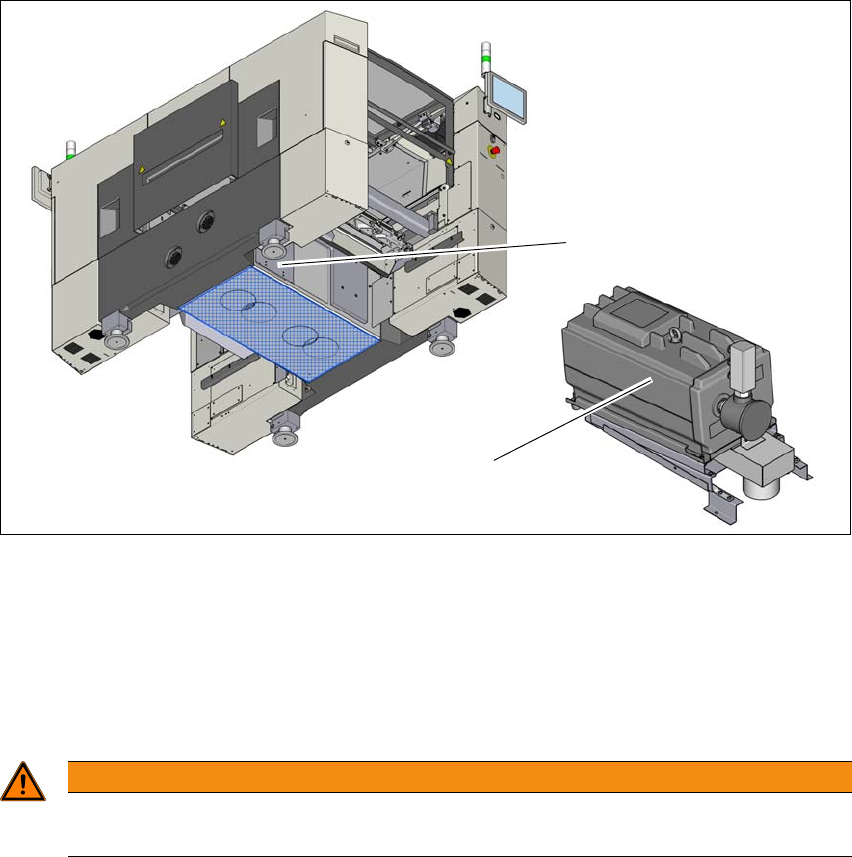

Fig. 3.7 - 4 Panoramica - pompa del vuoto
(1) Punto di installazione della pompa del vuoto
(2) Pompa del vuoto VX 4.25IE3
3.7.4.3 Indicazioni di sicurezza sulla pompa del vuoto
3
(1)
(2)
AVVERTENZA
Rispettare le indicazioni di sicurezza!
Rispettare le indicazioni di sicurezza delle istruzioni per l'uso in dotazione.
