Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 3 Dati tec nici e moduli A partire dalla versione software SR.713.1 Edizione 12/2020 3.8 S istema a porta li 143 3 Fig. 3.8 - 4 S truttura del portale - vista d…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.8 Sistema a portali A partire dalla versione software SR.713.1 Edizione 12/2020
142
3
Fig. 3.8 - 3 Struttura dell'asse X - vista lato supporto testa di montaggio
(1) 1° motore lineare Y con supporto mobile (avvolgimento) e ventola
(2) Scheda della testa con Head Control Unit
(3) 2° motore lineare Y con supporto mobile (avvolgimento) e ventola
(4) Maniglia (solo nella SIPLACE SX1/SX2 V3)
(5) Motore lineare X (rotore)
(6) Interfaccia del portale asse X (sotto il rivestimento)
(7) Interfaccia del portale asse Y (sotto il rivestimento)
(8) Modulo sensori
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.8 Sistema a portali
143
3
Fig. 3.8 - 4 Struttura del portale - vista dal basso
(1) Videocamera circuito stampato
(2) Unità di lettura
(3) Sistema di misurazione lineare (sul lato inferiore del portale)
(1)
(2)
(3)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.8 Sistema a portali A partire dalla versione software SR.713.1 Edizione 12/2020
144
3.8.3 Struttura dell'asse Y
3

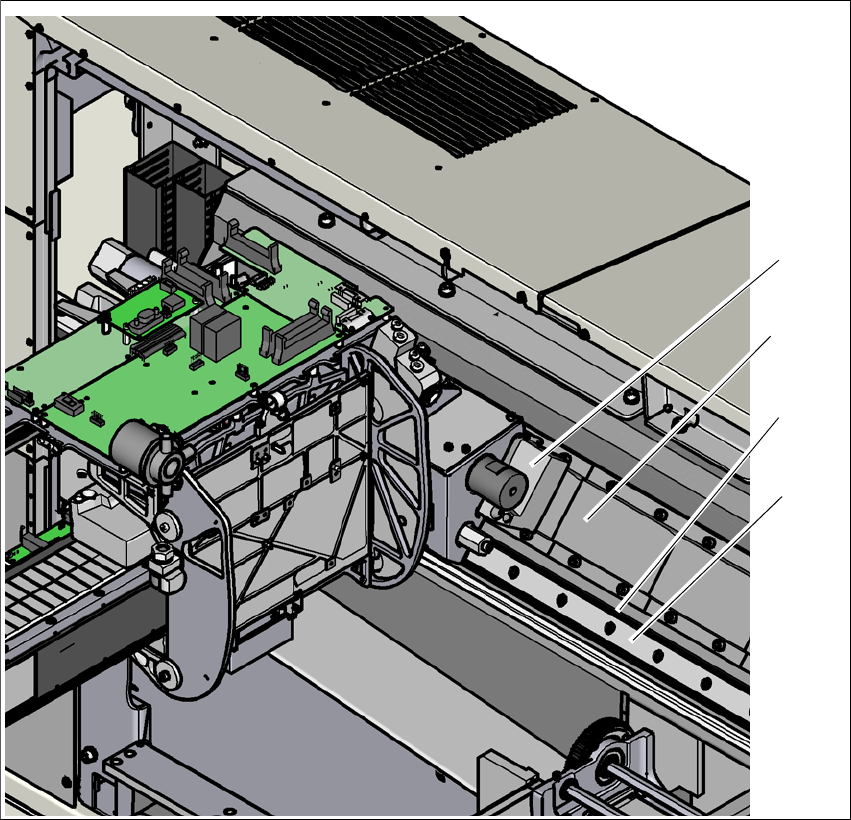

Fig. 3.8 - 5 Struttura dell'asse Y
L'asse Y è composto sostanzialmente dai moduli principali:
(1) Motore lineare Y (avvolgimento) sull'asse X montato con supporto fisso e mobile
(2) Magnete permanente (statore del motore lineare Y)
(3) Sistema lineare di misurazione della posizione
(4) Sistema di guida
(1)
(2)
(4)
(3)
