5 Esecuzione di compiti sulla m acchina per il montaggio di comp onenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5.10 Allestimento dei moduli di alimentazione A partire dalla ve rsione software SR.713.1…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.10 Allestimento dei moduli di alimentazione
267
L'indicatore di stato verde si accende se il dispositivo è pronto all'esercizio (pos. 2 in fig. 5.10 - 1
,
pagina 266
) se il modulo di alimentazione è compreso nell'allestimento corrente. Se il modulo di
alimentazione non è contenuto nell'allestimento attuale, la spia di stato rimane scura.
Il modulo di alimentazione è bloccato da un dente nel tavolo CO e non si può estrarre. Se si vo-
gliono estrarre dal tavolo CO i moduli di alimentazione, occorre procedere come indicato di se-
guito:
Premere la maniglia di estrazione (pos. 1 in fig. 5.10 - 1, pagina 266). La maniglia di estra-
zione salta fuori e si spegne la spia di stato.
Attendere circa 1 secondo, fino a quando il dispositivo di blocco (pos. 4 nella fig. 5.10 - 1,
pagina 266
) liberi il modulo di alimentazione.
Estrarre il modulo di alimentazione dal tavolo CO con la maniglia di estrazione. Se si attende
oltre 5 s il modulo di alimentazione verrà nuovamente bloccato. La spia di stato diventa rossa.
Reinserire la maniglia di estrazione. Se il modulo di alimentazione è contenuto nell'allesti-
mento corrente, la spia di stato si illumina in verde e sugli indicatori LED riappariranno il nu-
mero di traccia e il passo.
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.10 Allestimento dei moduli di alimentazione A partire dalla versione software SR.713.1 Edizione 12/2020
268
5.10.3 Inserimento del modulo di alimentazione X
5.10.3.1 Controllo del modulo di alimentazione X prima dell'inserimento
Prima di inserire un modulo di alimentazione nel tavolo CO controllare i seguenti punti:
Il modulo di alimentazione dovrà essere in condizioni perfette.
Premendo leggermente con le dita, controllare che il braccio oscillante
della pellicola di rivestimento non sia inceppato (pos. 2 nella fig. 5.10 - 2
, pagina 269).
Controllare che l'area della finestra di prelievo (pos. 3 nella fig. 5.10 - 2, pagina 269) sia libera
da componenti sfusi.
5
5
Premere la leva leggermente in avanti (pos. 4 in fig. 5.10 - 2, pagina 269) per aprire la finestra
di prelievo (pos. 3 in fig. 5.10 - 2
, pagina 269). La finestra di prelievo si solleverà leggermente.
5
Eliminare i componenti sparsi sotto la finestra di prelievo.
Chiudere la finestra di prelievo (pos. 3 in fig. 5.10 - 2, pagina 269), spostando indietro la leva
(pos. 4 nella fig. 5.10 - 2
, pagina 269).
Eliminare i componenti sparsi sul tavolo CO con un pennello o un aspirapolvere dall'ugello
adatto.
5
NOTA
Svuotare lo scomparto di eliminazione (pos. 5 in fig.5.10 - 2, pagina 269), prima di
scuotere i componenti
dal modulo di alimentazione.
NOTA
Quando la cinghia è inserita la pellicola di rivestimento tesa sposta più avanti la cinghia
e scopre i componenti.
Non premere la leva (pos. 4 nella fig. 5.10 - 2, pagina 269), se è stata inserita una
cinghia.
NOTA
Se la cinghia è già inserita, cimarla a raso sul bordo anteriore del modulo di alimen-
tazione. Devono potersi vedere ancora 2 fori della perforazione.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.10 Allestimento dei moduli di alimentazione
269
Se la maniglia di estrazione (pos. 1) sporge ancora, reinserirla.
5

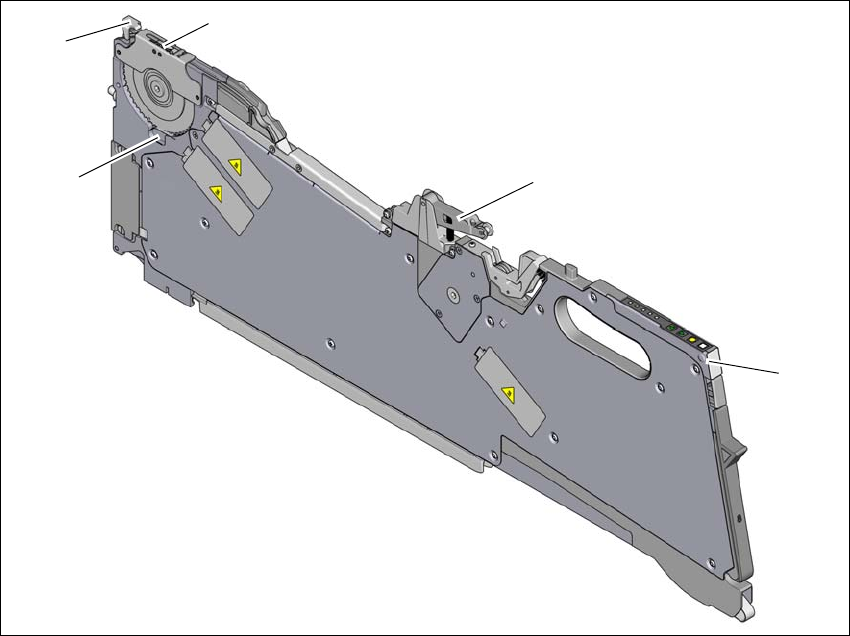

Fig. 5.10 - 2 Controllo del modulo di alimentazione X prima dell'inserimento
(1) Maniglia di estrazione
(2) Braccio oscillante della pellicola di rivestimento
(3) Finestra di prelievo
(4) Leva per sollevare e inserire in posizione la finestra di prelievo
(5) Scomparto di eliminazione CO
(1)
(2)
(3)
(4)
(5)
