Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 3 Dati tec nici e moduli A partire dalla versione software SR.713.1 Edizione 12/2020 3.11 Carre llo CO 177 3 Fig. 3.1 1 - 6 T avolo CO, vista anteriore (1) Dent…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.11 Carrello CO A partire dalla versione software SR.713.1 Edizione 12/2020
176
3.11.6 Tavolo CO SIPLACE SX1/SX2
La guida di scorrimento anteriore dei moduli di alimentazione viene poggiata sull'invito di inseri-
mento. Spingendolo in avanti il modulo di alimentazione scorre sul profilo guida fino alla barra di
battuta. La spina di centraggio "anteriore" del modulo di alimentazione va a innestarsi sul foro di
centraggio posto sulla barra di battuta. Al contempo il dente di bloccaggio del tavolo CO va a in-
nestarsi nel rullo di blocco del modulo di alimentazione. La spina di centraggio "posteriore" sul lato
superiore del modulo di alimentazione si inserisce nell'incavo della barra di centraggio.
3

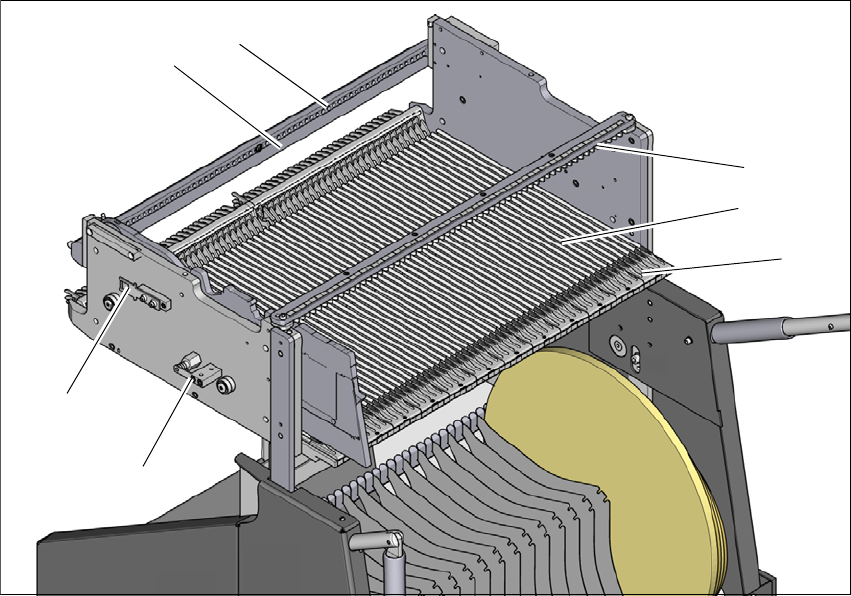

Fig. 3.11 - 5 Tavolo CO, vista posteriore
(1) Guida di inserimento
(2) Profilo guida (
Ω-profilo)
(3) Barra di centraggio con alloggiamento per la spina di centraggio "posteriore" dei moduli di ali-
mentazione X
(4) Barra di battuta
(5) Fori di centraggio
(6) Linguetta d'innesco per l'interruttore di sicurezza del circuito di ARRESTO DI EMERGENZA
(7) Blocco
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.11 Carrello CO
177
3

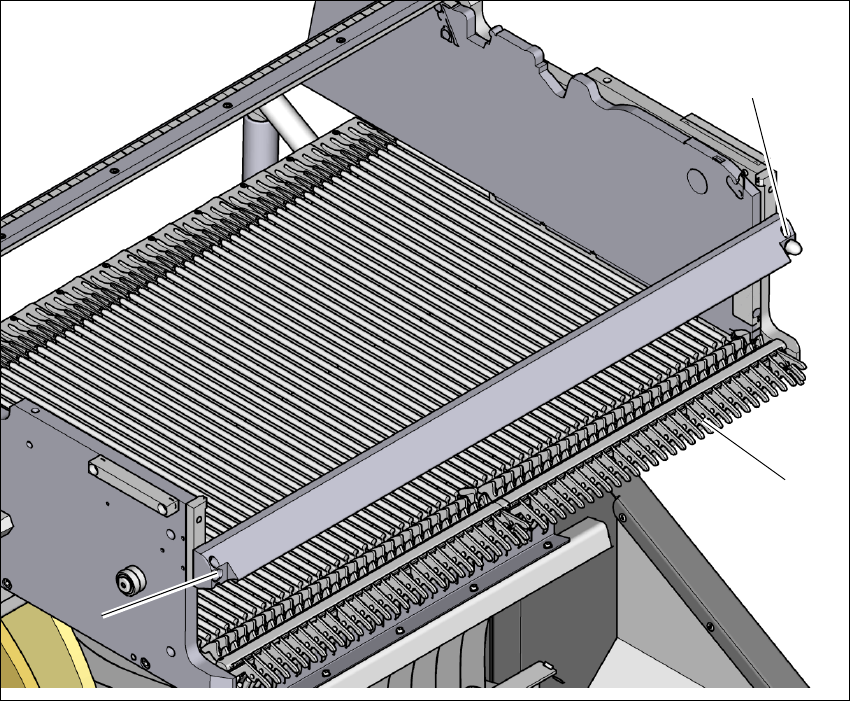

Fig. 3.11 - 6 Tavolo CO, vista anteriore
(1) Denti di bloccaggio
(2) Spina di centraggio del tavolo CO
(3) Foro di centraggio del tavolo CO
(1)
(2)
(3)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.11 Carrello CO A partire dalla versione software SR.713.1 Edizione 12/2020
178
3.11.7 Supporto del tavolo CO per rullo supplementare della cinghia
3
Fig. 3.11 - 7 Supporto per rullo supplementare della cinghia
(1) Supporto per rullo supplementare della cinghia, articolo n. 03075622-xx
(2) Dispositivo di alloggiamento per il supporto
I moduli di alimentazione della serie X possono utilizzare senza problemi le cinghie, a condizione
che la distanza laterale fra modulo di alimentazione e rullo della cinghia non superi i 60 mm. Se a
causa dell'allestimento predeterminato non ci si può attenere alla distanza massima prevista, si
raccomanda di usare il supporto per un rullo della cinghia supplementare (
pos. 1). Inserire il sup-
porto nel dispositivo di alloggiamento (
pos. 2) e spostarlo restando però al di sotto della distanza
massima consentita di 60 mm. Il carrello CO ha un totale di 5 dispositivi di alloggiamento. Ogni
supporto del rullo può alloggiare 2 rulli; pertanto al di sopra del contenitore delle cinghie possono
trovare posto fino a dieci rulli della cinghia da 19" (483 mm).
Max. 60 mm
(1)
(2)
