Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.6 Dispositivi di sicurezza
89
2

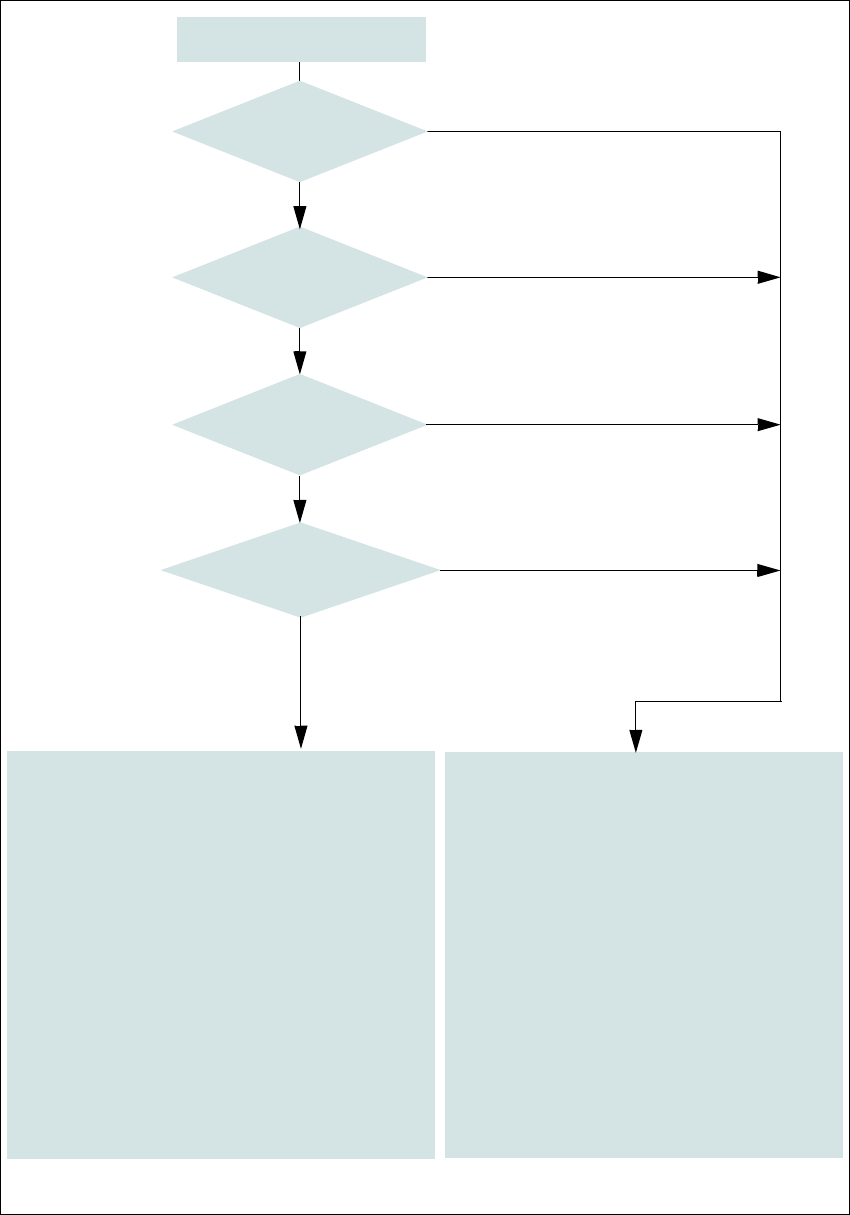

Fig. 2.6 - 8 Circuiti di ARRESTO DI EMERGENZA SIPLACE SX1/SX2
Pulsante di avvio premuto.
No
No
Sì
No
No
Sì
Sì
2
Attivo
Dispositivo di disconnessione di sicurezzaOff
Tensione
Asse Y 0 V
Asse X 0 V
Asse stella 0 V
Asse DP 42 V-
Asse Z (C&P, TH) 42 V-
Asse Z (CPP) 0 V-
Attivo
Convogliamento CST No
Tavolo di sollevamento No
Bloccaggio CST No
Regolazione larghezza No
Disp.taglio cing.vuota No
Aggancio carrello CO Sì
Sì
Aria compressa
min. 0,5 MPa
(5,0 bar)?
Pulsante ARRESTO
EMERG. premuto?
- Cappa protettiva aperta?
- Manca finecorsa asse Y?
Interrotto
circuito ARR. EMER.
al carrello CO?
2
Attivo
Dispositivo di disconnessione di sicurezza On
Tensione
Asse Y 300 V-
Asse X 300 V-
Asse stella 160 V-
Asse DP 42 V-
Asse Z (C&P, TH) 42 V-
Asse Z (CPP) 160 V-
Attivo
Convogliatore CST Sì
Tavolo di sollevamento Sì
Bloccaggio CST No
Regolazione larghezza No
Disp.taglio cing.vuota No
Aggancio carrello CO Sì
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.6 Dispositivi di sicurezza A partire dalla versione software SR.713.1 Edizione 12/2020
90
2.6.4.2 Attivazione dell'ARRESTO DI EMERGENZA
In caso di problemi, la SIPLACE SX1/SX2 può essere fermata premendo il pulsante di ARRESTO
DI EMERGENZA.
Un ARRESTO DI EMERGENZA può intervenire in seguito a:
– L'azionamento del pulsante di ARRESTO DI EMERGENZA sulla macchina per il montaggio
di componenti
In questi casi interviene il dispositivo di disconnessione di sicurezza e i contattori di potenza ven-
gono disinseriti entro 100 o 500 ms (ARRESTO di categoria 1, arresto guidato con interruzione
dell'alimentazione di energia ad arresto raggiunto).
2.6.4.3 Ripristino dell'ARRESTO DI EMERGENZA
Per ripristinare un ARRESTO DI EMERGENZA è necessario sbloccare il corrispondente pul-
sante.
Determinare la causa che ha condotto all'attivazione del pulsante di ARRESTO DI EMER-
GENZA.
Eliminare il problema.
Sbloccare il relativo pulsante di ARRESTO DI EMERGENZA.
2.6.4.4 Ripristino del blocco
Chiudere una cappa di protezione aperta.
2.6.4.5 Intervento del blocco
Aprire una cappa di protezione.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.6 Dispositivi di sicurezza
91
2.6.5 Riparo per impedire l'accesso con le mani ai posteggi mediante dummy fee-
der
2

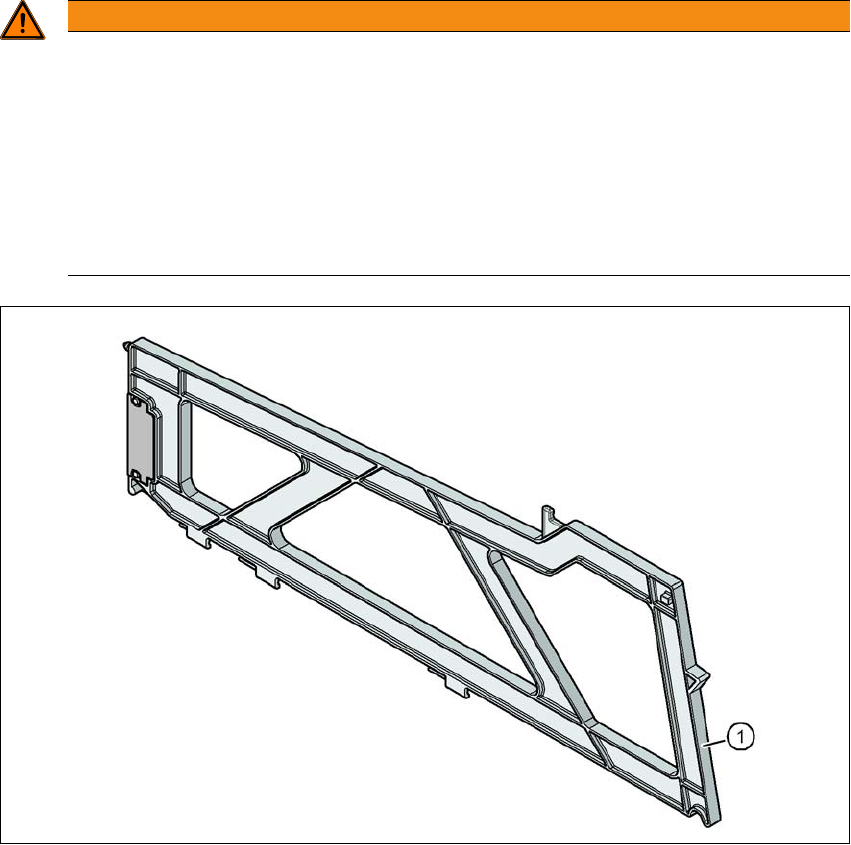

Fig. 2.6 - 9 Riparo per impedire l'accesso con le mani nei posteggi per il carrello CO
2
(1) Dummy Feeder SIPLACE X, articolo n. 00141226-xx
AVVERTENZA
d'esercizio
Sicurezza d'esercizio con occupazione di un posteggio ogni due!
La sicurezza di esercizio dei carrelli CO della SIPLACE serie X S è garantita se almeno
ogni due posteggi liberi è disponibile un modulo di alimentazione o un riparo per impedire
l'accesso con le mani (dummy feeder).
Inserire, in un posteggio libero ogni due, un riparo per impedire l'accesso con le
mani (dummy feeder).
Anche quando si allestisce un supporto per vassoi, un posteggio libero ogni due
deve essere munito di una protezione per impedire l'accesso con le mani.
