5 Esecuzione di compiti sulla m acchina per il montaggio di comp onenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5.6 Messaggi di errore e guida on-line A partire dalla versione software SR.713.1 Edizion…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.5 Interfaccia utente
249
5.5.6 Uso di colori di riferimento nell'interfaccia per facilitare l'utente
L'interfaccia utente può presentare icone, pulsanti e viste evidenziate in colori particolari. I diversi
colori segnalano direttamente all'utente se è necessario il suo intervento, se sono stati emessi av-
vertimenti, ecc.
Per il software della stazione sono stati usati i seguenti colori di riferimento:
5
Colore Stato Significato
Rosso Allarme Necessario intervento dell'utente.
Solo nella videata "Modulo di alimentazione, componenti e
pipette".
Arancione Avvertenza Viene segnalato un avviso per l'utente.
Non è però richiesto l'intervento immediato dell'utente.
Solo nella videata "Modulo di alimentazione, componenti e
pipette".
Verde in lavorazione L'icona o il pulsante controlla la macchina per il montaggio di
componenti e lo stato è OK.
Solo nelle videate "Produzione", "Modulo di alimentazione,
componenti e pipette ", "Circuito stampato", "Verifica sensori
e funzioni" e "Assistenza".
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.6 Messaggi di errore e guida on-line A partire dalla versione software SR.713.1 Edizione 12/2020
250
5.6 Messaggi di errore e guida on-line
Se si verificano allarmi durante il servizio della macchina per il montaggio di componenti, il mes-
saggio di allarme appare visualizzato in colore rosso nella riga di stato dell'interfaccia utente.
L'icona delle
informazioni di allarme è attiva.
Il pulsante della barra degli strumenti evidenziato in rosso segnala che è necessario l'intervento
dell'utente.
5
Fig. 5.6 - 1 Videata con messaggio di allarme (esempio)
Legenda della fig. 5.6 - 1
(1) Icona"Informazione relativa all'allarme": consente di richiamare la guida relativa all'allarme
attuale
(2) Icona"Dettagli": permette di richiamare maggiori dettagli (ad es. fonte dell'errore, ora in cui è
scattato l'allarme)
(3) Numero dell'allarme
(4) Segnalazione di allarme: breve descrizione dell'allarme
(5) Icona"Reset allarme": consente di resettare la segnalazione di allarme
(1)
(2) (3)
(4)
(5)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.6 Messaggi di errore e guida on-line
251
5.6.1 Visualizzazione delle informazioni sull'attuale allarme

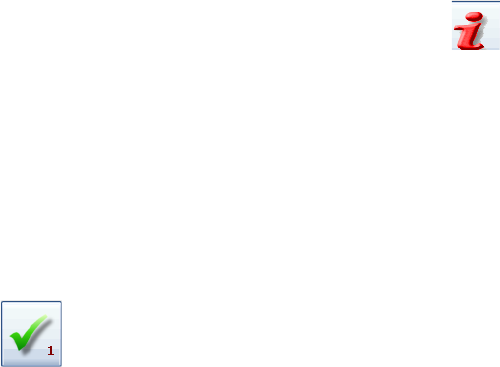

Per richiamare le informazioni sull'attuale allarme occorre selezionare l'icona in modo da
attivare il
sistema guida del calcolatore della stazione. Si apre così la finestra principale del si-
stema guida
con le informazioni sull'allarme. Le informazioni si riferiscono all'allarme che è mo-
mentaneamente visualizzato, per il quale è stata attivata la guida.
Se l'allarme è stato eliminato e l'eliminazione è stata rilevata direttamente dalla macchina per il
montaggio di componenti, la segnalazione scompare automaticamente dalla riga di stato.
Se la risoluzione dell'allarme non viene rilevata in modo automatico, è possibile rimuoverlo in
modo manuale dalla riga di stato.
Basta fare clic sull'icona e la segnalazione scompare dalla riga di stato.
