3.10.6 Power Connector X SIPLACE
Articolo n. 00141420-xx PowerConnector X SIPLACE
3

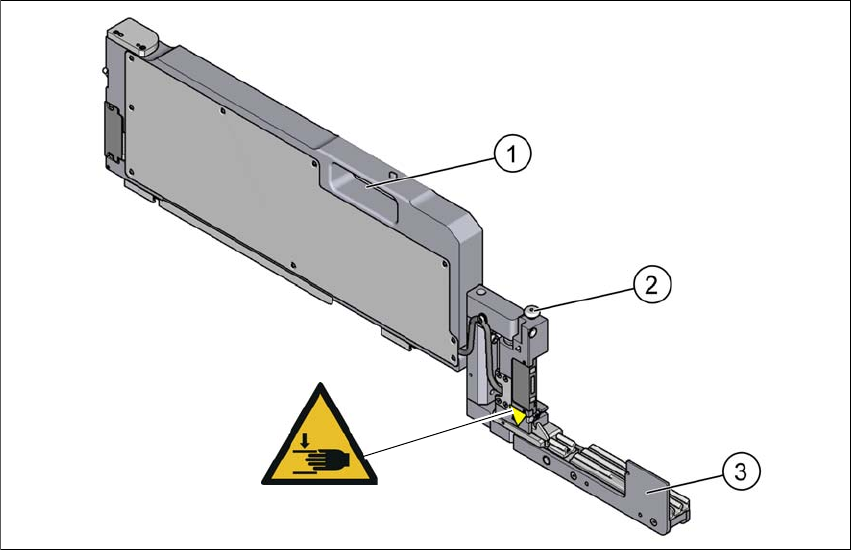

Fig. 3.10 - 9 Power Connector X SIPLACE
(1) Maniglia
(2) Pulsante di sblocco per il braccio e il trasportatore
(3) Braccio (in posizione di lavoro)
Pos. W 024, n. articolo 03155346-01
3.10.6.1 Descrizione
Con l'ausilio del PowerConnector X SIPLACE è possibile eliminare errori sui moduli di alimenta-
zione X SIPLACE nella macchina senza dovere arrestare la produzione.
La descrizione dettagliata è disponibile nelle istruzioni per l'uso
PowerConnector X SIPLACE,
[n. art. 00198772-01-xx.]
W 024
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.10 Moduli di alimentazione X
169
3.10.6.2 Indicazioni di sicurezza
3.10.6.3 Dati tecnici
3
3
3
3
Avvertenza - lesioni alle mani
Pericolo di lesioni alle mani quando si porta il braccio in posizione di
parcheggio.
Quando si chiude il braccio, non interporre la mano fra il braccio
e il
PowerConnector X SIPLACE.
Lunghezza 648,4 mm (chiuso)
866,9 mm (aperto)
Larghezza 34,4 mm
Altezza 188,4 mm
Posteggi occupati 3
peso 3,2 kg
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.11 Carrello CO A partire dalla versione software SR.713.1 Edizione 12/2020
170
3.11 Carrello CO
Articolo n. 00519922-xx Carrello CO SIPLACE SX1/SX2 da 60 tracce
Articolo n. 00519722-xx Carrello CO SIPLACE SX1/SX2 da 30 tracce
Alle macchine della serie SIPLACE SX1/SX2 possono essere agganciati due carrelli CO SI-
PLACE SX1/SX2 da 60 tracce ciascuno. Se in un posteggio viene usato il WPC5/WPC6, nel ri-
manente spazio è possibile inserire un carrello CO da 30 tracce.
3
Fig. 3.11 - 1 Posteggi dei carrelli CO, SIPLACE SX1/SX2
(1) Posteggio 1
(2) Posteggio 2
(T) Direzione di convogliamento circuito stampato
3
ATTENZIONE
I carrelli CO delle SIPLACE SX1/SX2 possono essere agganciati a posteggi nei quali è
installato un dispositivo di inserimento carrello CO per SIPLACE SX1/SX2 (fig. 5.15 - 4
,
pagina 286
).
(2)
