4. 生产 QD142-14 84 NXT II 系统手册 4.8 向料盘单元 -LTC 补充料盘元件 向料盘单元 -LTC 补充料盘元件的方法大致分为 4 种。 ·向料尽的料盘箱补充料盘元件 （Verify ON） ·向料尽的料盘箱补充料盘元件 （Verify OFF） ·向补充用料盘箱 （料盘箱 A 或者料盘箱 B）补充料盘元件 ·生产中进行料盘动态次料站补 充 无论什么情况，请根据操作画面 的元件补充向导画面，补充料盘 元件。
QD142-14 4. 生产
NXT II 系统手册 83
3. 设定结束后，请按下 OK 按钮。
· 如果在副料槽 2 上安装着料盘，则副料槽 2 的吸取点指定画面被显示。
· 如果没有副料槽 2 或者副料槽 2 已设定结束，则返回到料盘更换画面。
备注 )按下 CANCEL 按钮后设定就会被取消。

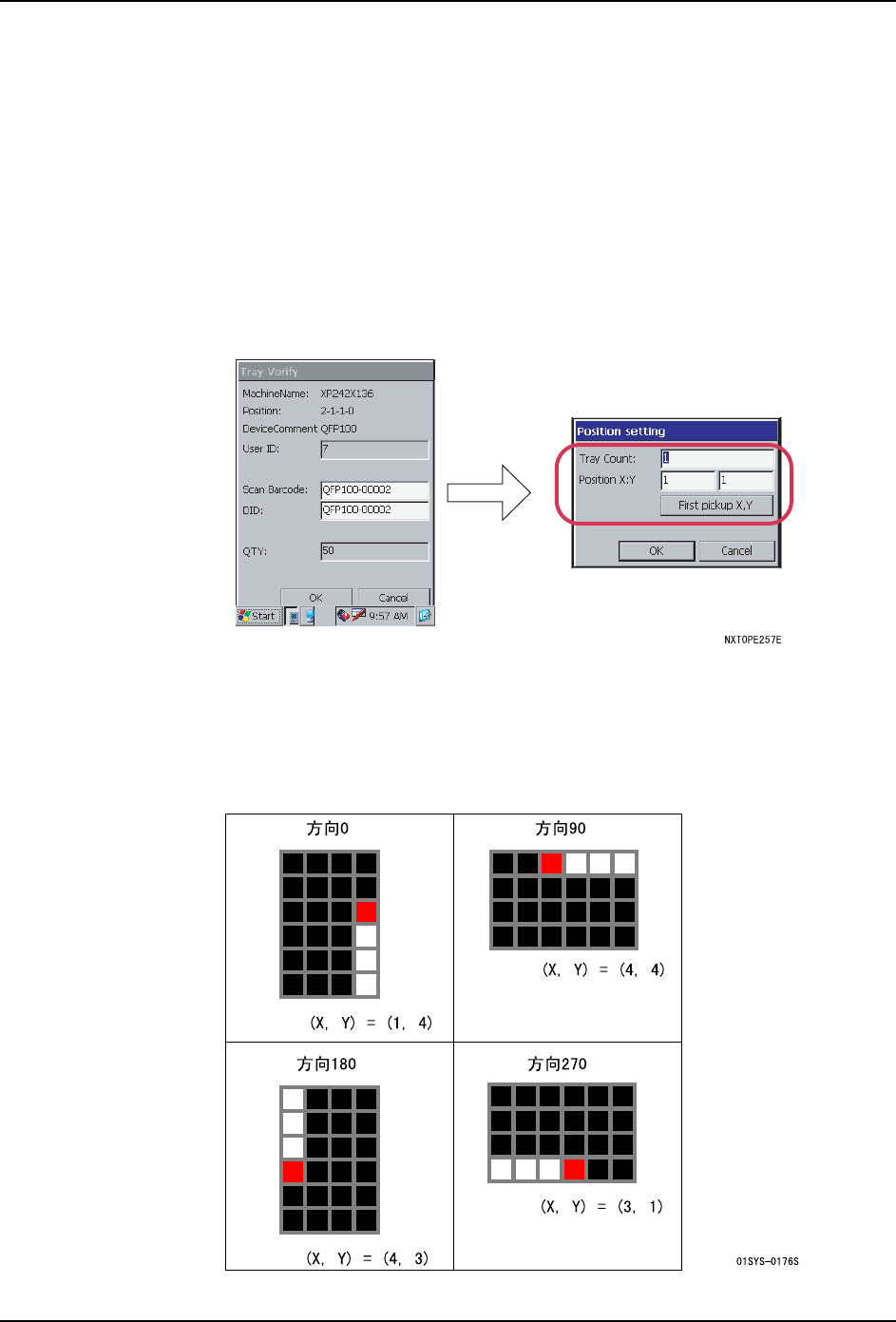

通过 KIT Handy 进行指定
请在 KIT Handy 上进行以下的操作。
1. 请使用 KIT Handy 读取要安装的料盘的条形码。
2. 请输入最初进行吸取的元件的 X，Y 坐标。
备注 )此时，输入料盘以外或者不存在的元件的坐标，料盘元件的吸取点指定无效，通过对
话框显示出无效的通知。
3. 请点击 OK 按钮。
即使是相同的料盘，根据供应方向，进行指定的数值也会不同。
4. 生产 QD142-14
84 NXT II 系统手册
4.8 向料盘单元 -LTC 补充料盘元件
向料盘单元 -LTC 补充料盘元件的方法大致分为 4 种。
·向料尽的料盘箱补充料盘元件 （Verify ON）
·向料尽的料盘箱补充料盘元件 （Verify OFF）
·向补充用料盘箱 （料盘箱 A 或者料盘箱 B）补充料盘元件
·生产中进行料盘动态次料站补充
无论什么情况，请根据操作画面的元件补充向导画面，补充料盘元件。
QD142-14 4. 生产
NXT II 系统手册 85
4.8.1 向导画面和补充步骤 （Verify ON 时）
请确认元件补充向导画面。
