5.13 工作头的更换

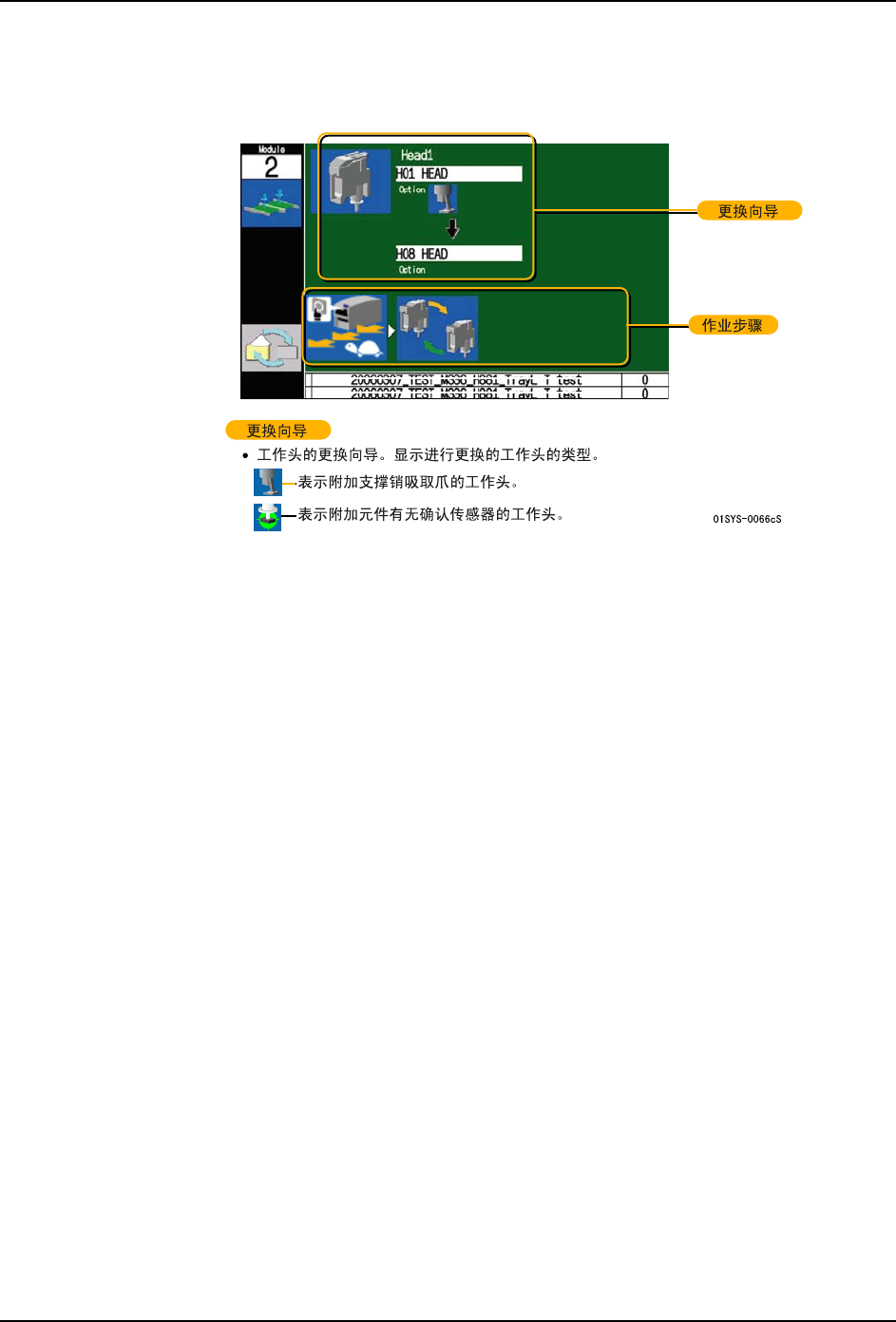

5.13.1 更换工作头的向导画面
备注 )根据 Job，必须更换贴装工作头的类型。通常，在更换工作头种类的同时，也需要更换
吸嘴置放台。
5. 换线 QD142-14
322 NXT II 系统手册
5.13.2 更换工作头时的注意事项
以下记述更换工作头时的注意事项。
注意

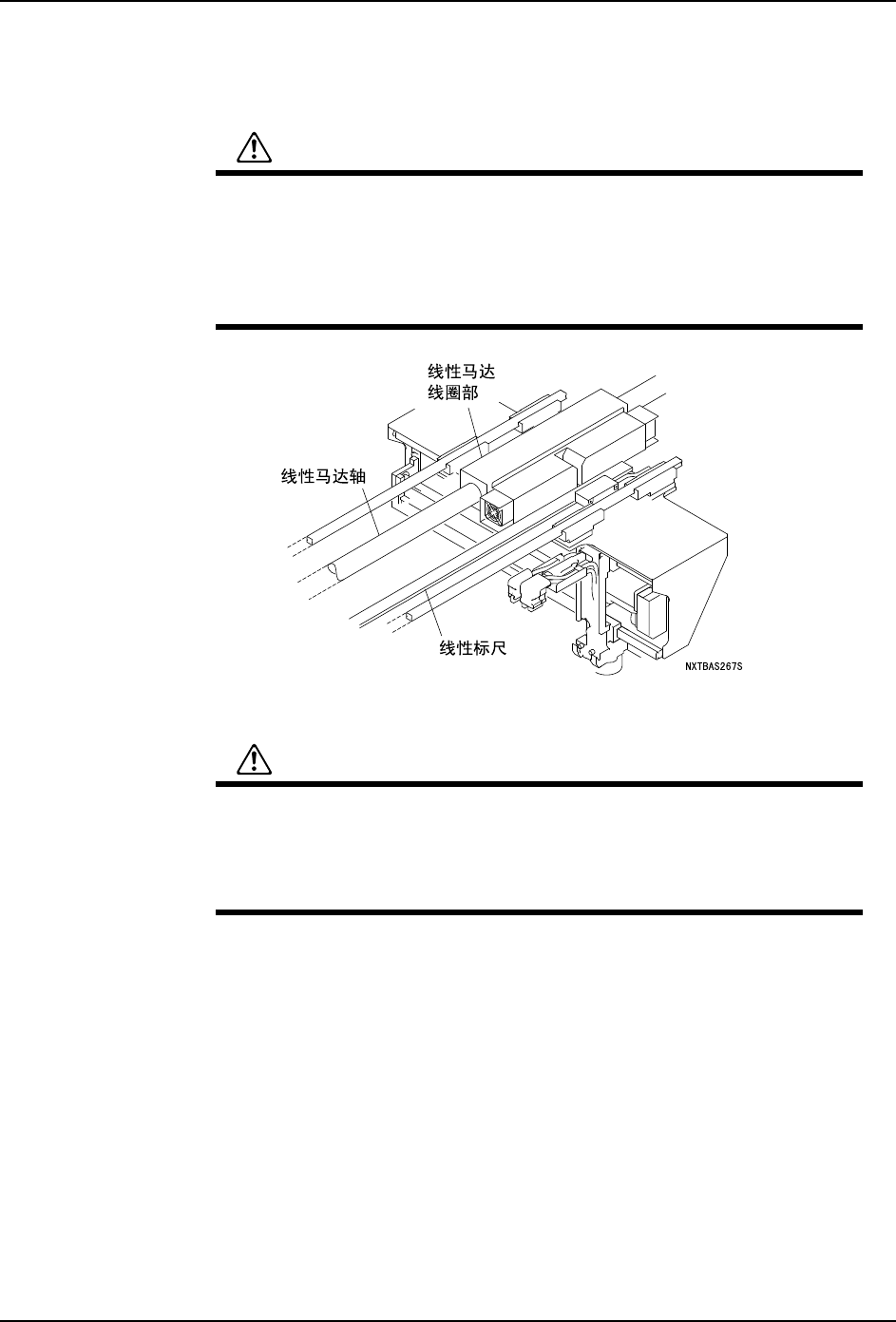

请不要将贴装工作头靠近 Y 坐标方向的轴。线性马达所产生的磁性有可能
使贴装工作头或轴受到损伤。另外，在安装 / 拆卸工作头时，请必须在工
作头的更换位置上进行。
另外，请注意避免轴碰撞线性标尺或损伤线性标尺。如果线性标尺损伤，
在运转时有可能发生错误而无法进行生产。这时，需要更换线性标尺。
注意
请不要在模组内有正在生产的电路板的状态下更换工作头。在安装了即使
类型相同但是序列号不同的工作头后，重新开始运转时会发生应用程序错
误 (Code：89910000)。存在正在生产的电路板时，请在取出后再更换工
作头。
QD142-14 5. 换线
NXT II 系统手册 323
5.13.3 工作头的卸下和安装
卸下步骤
备注 )
1.对于连接了料盘单元的模组，首先显示料盘单元卸下向导。请根据向导卸下料盘单
元。
2.在模组的拉出向导画面的显示之前，工作头移动到更换位置，供应给工作头的电源被
切断。
1. 请拉出模组。
a. 在确认了模组前侧没有障碍物后，按下操作面板的 OK 按钮。模组自动地被松开后稍
微向前移动一些
b. 握住模组的手柄，缓慢地拉出模组，直到碰到阻停块为止。
2. 在卸下 V12 工作头或 H08Q、H12SQ 工作头等带元件侧面识别功能的工作头的时候，请确
认搬运轨道宽度。
a. 如果搬运轨道宽度扩展到大于 230 mm 的宽度，请进入下一步骤。
b. 如果在搬运轨道宽度 230 mm 以下进行卸下时，需要移动贴装工作头的更换位置。详
细内容请参照 " 5.13.4 移动工作头的更换位置 "。

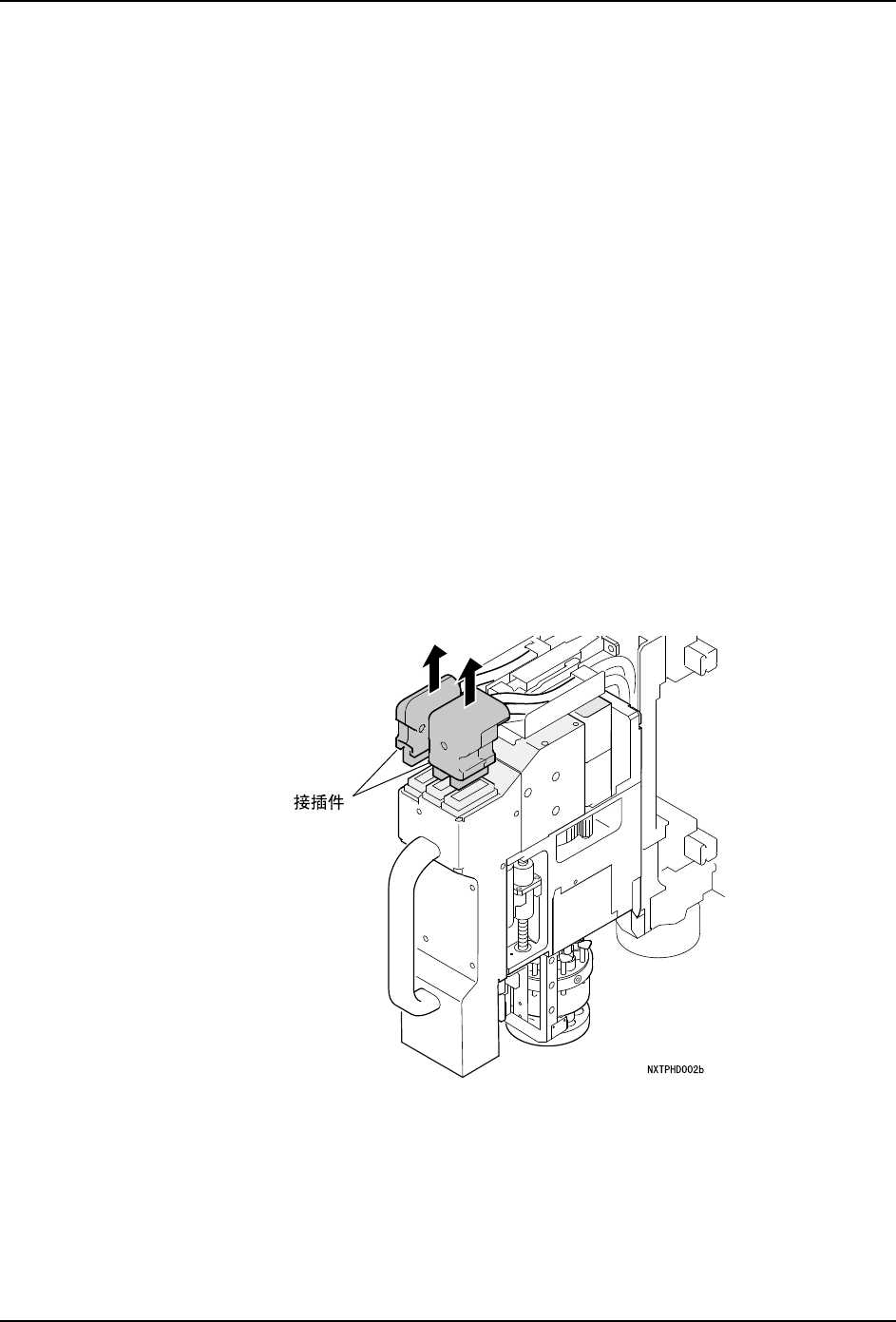

3. 拔下连接在工作头上的接插件。
a. V12 以外的工作头
