QD142-14 5. 换线 NXT II 系统手册 301 5.10 料盘的安装 （料盘单元 -M） 5.10.1 料盘安装向导画面
5. 换线 QD142-14
300 NXT II 系统手册

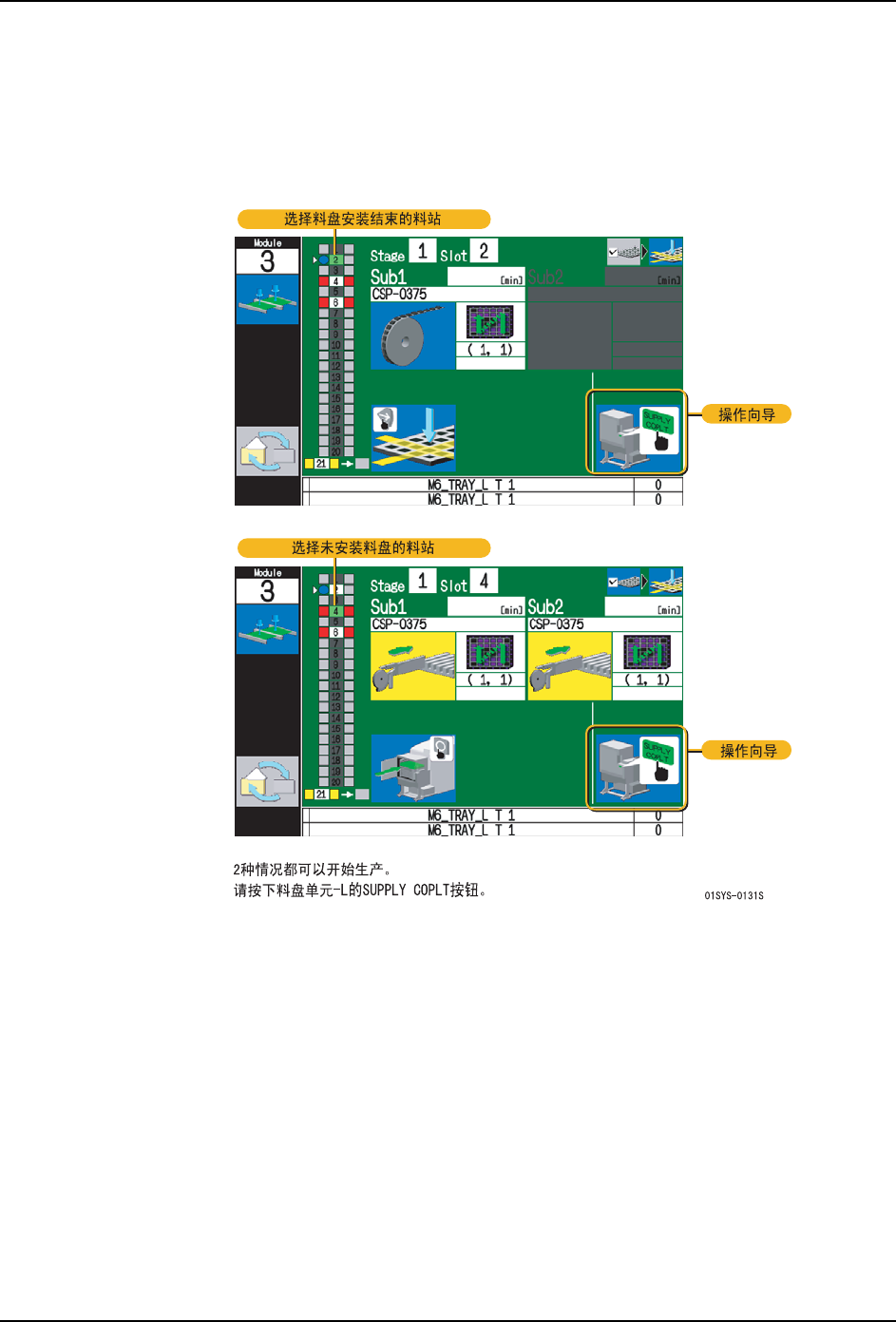

5.9.9 关于使用次料站 （Alternate feeder）时的生产开始条件
通常根据补充向导，安装了所有的必要料盘后开始生产。
但是，存在预定的生产块数剩下不多，即使不在所有的料粘上安装料盘也可以完成生产的情
况。此时，不安装多余的料盘也没有关系，在次料站内，如果有一个生产上可以使用的料
站，就能够开始生产。
QD142-14 5. 换线
NXT II 系统手册 301
5.10 料盘的安装 （料盘单元 -M）

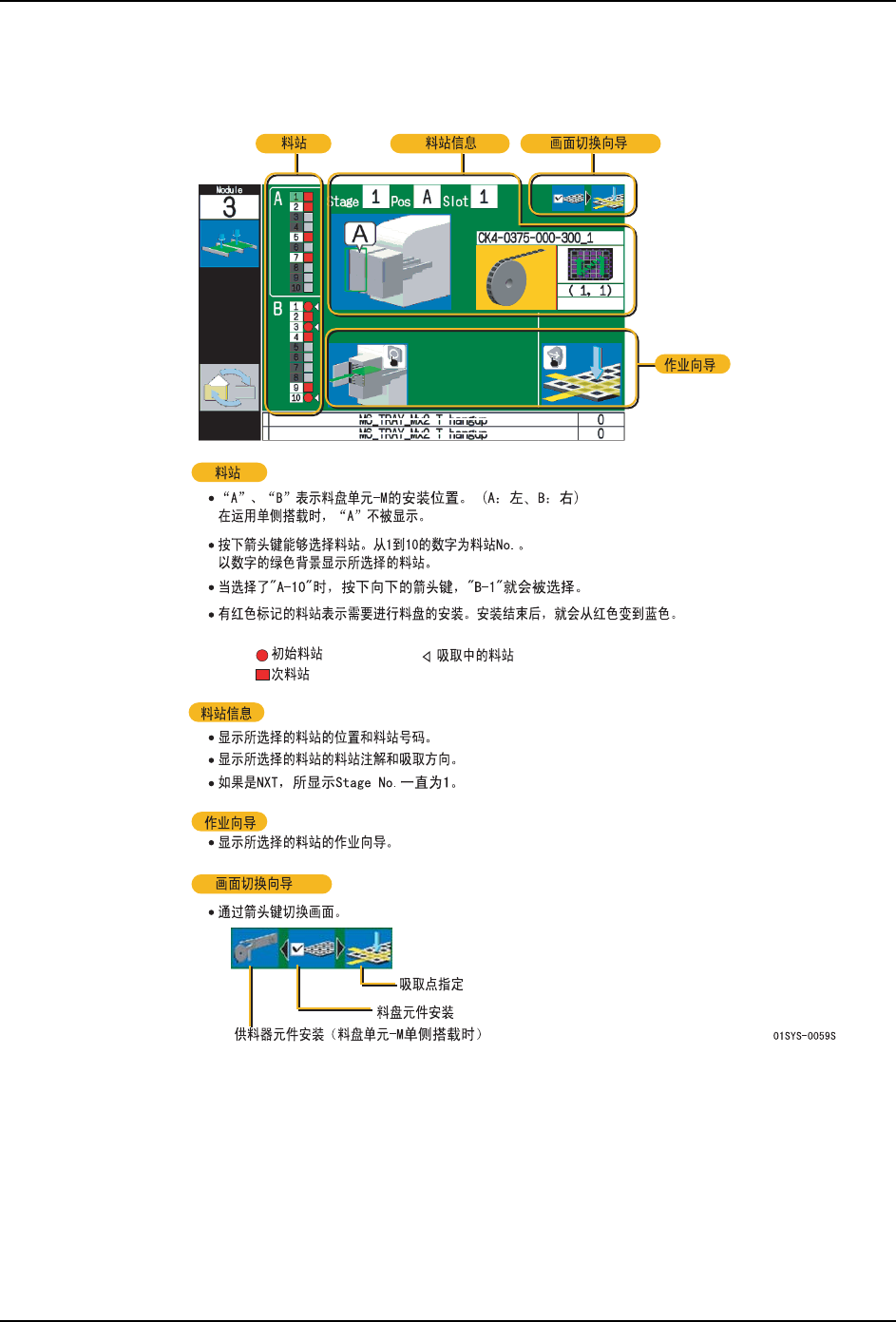

5.10.1 料盘安装向导画面
5. 换线 QD142-14
302 NXT II 系统手册
5.10.2 料盘安装步骤 （Verify ON 时）
1. 打开料盘单元 -M 的正面门。
2. 请提起料盘挡块。
3. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补充的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。
备注 )
1.关于料盘的验证检查，请参照 [Fujitrax Verifier 用户手册 ] 的 [5. 料盘元件的验
证]。
2.
通过将最初被吸取元件的 X， Y 坐标输入到 KIT Handy 中，能够指定料盘的元件的
吸取开始点。详细内容请参照 "4.10.3 指定料盘元件的吸取开始点 "。
