4.12.23 支撑销配置确认功能
是一种确认由操作者配置的支撑销位置的功能。被设定成支撑销配置确认模式的机器自动
进行从电路板的载入到夹紧，在操作画面上显示支撑销配置确认向导。
因此，操作者能够拉出模组确认支撑销的配置。
另外，运用时需要一块与电路板相同尺寸的板 （透明或半透明）。
支撑销配置确认模式设定步骤

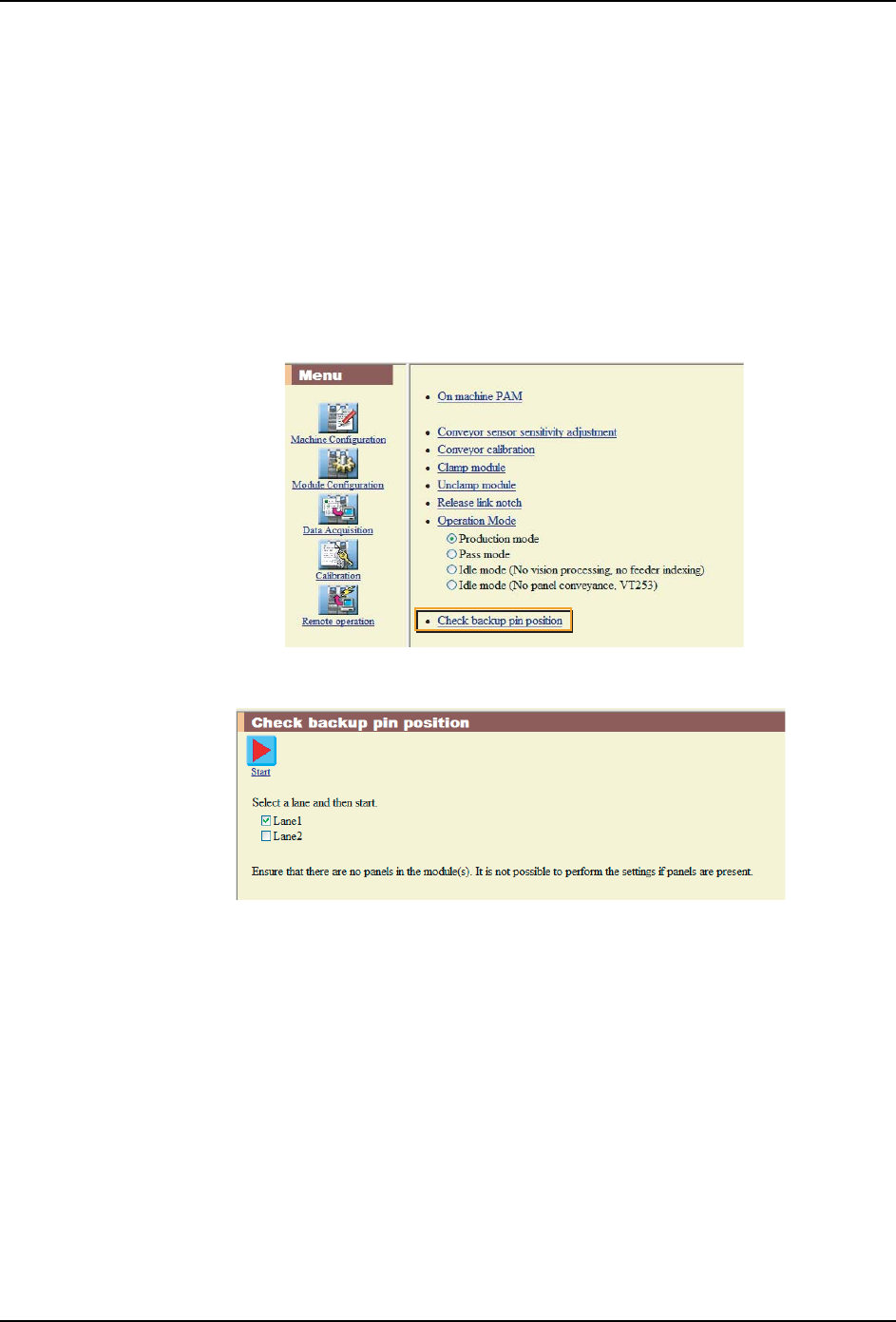

1. 请在辅助软件的 [Remote operation] 画面上，进行支撑销配置确认模式的设定。
a. 请选择 [Check backup pin position]。
b. 请选择通道，执行 [Start]。
备注 )设定后，不进行支撑销配置确认而要解除设定时，请从 [Remote Operation] 的
[Production mode] 中选择 [Remote Operation]，然后执行 [Start]。
01SYS-0224E
01SYS-0225E
4. 生产 QD142-14
206 NXT II 系统手册
支撑销配置确认模式的运用

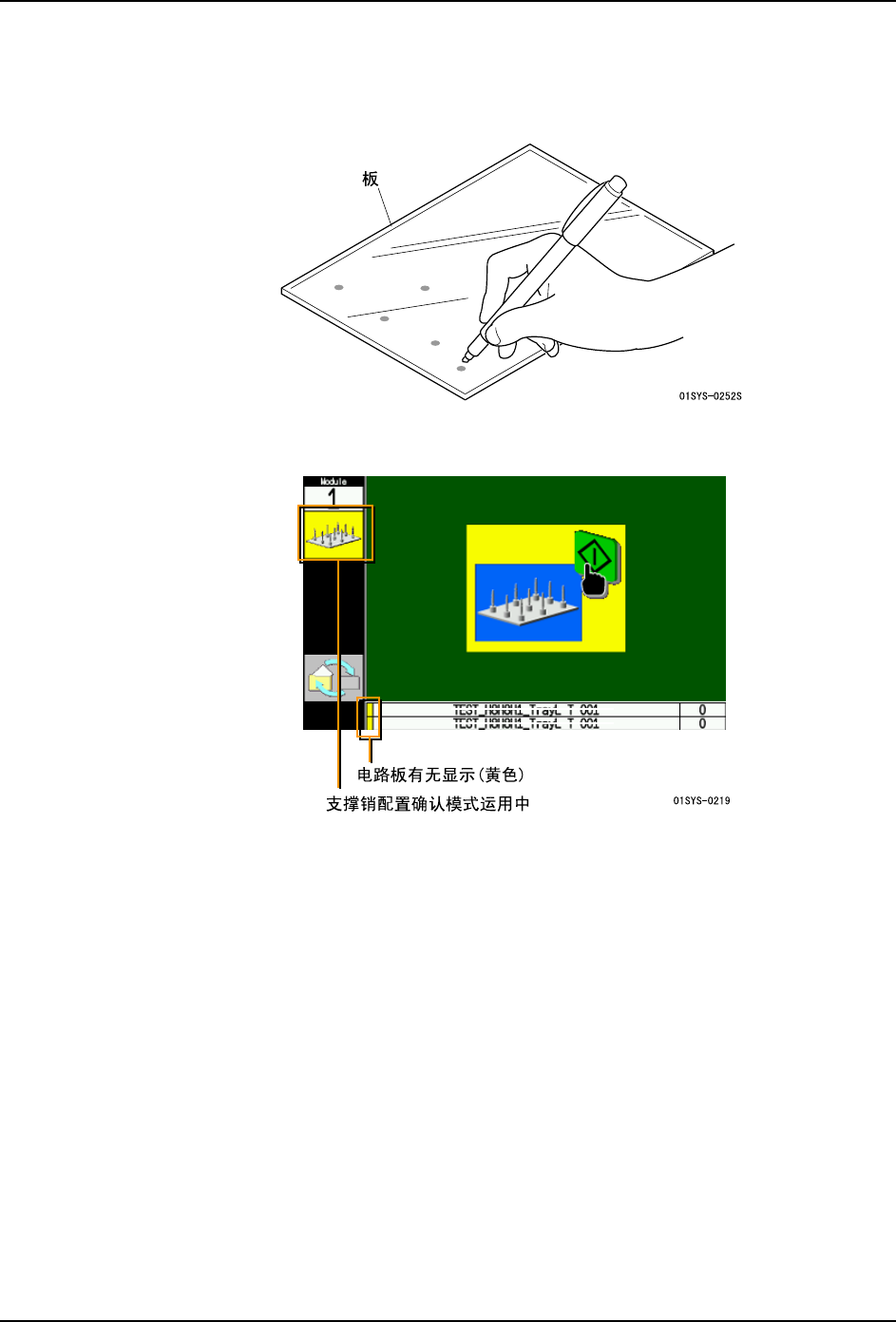

首先，准备 1 块与电路板相同尺寸的板（透明或半透明），将该板比作电路板，对支撑销的
位置做标记。运用支撑销配置确认模式时，使该板夹紧在搬运轨道上。
当进行了支撑销配置确认模式的设定后，操作画面就会变成支撑销配置确认的开始向导。另
外，所指定的通道的电路板有无显示变成黄色。
请确认画面，进行以下的作业。
1. 请按下 START 按钮。
备注 )如果在不是开头模组的模组上进行确认时，清在按下 START 按钮之前通过手动操作指
令载入电路板。
2. 机器处于电路板的载入等待状态。请将准备的板放置在搬运轨道上。
备注 )如果是双通道生产，请按照通道 1、通道 2 的顺序放入板。
QD142-14 4. 生产
NXT II 系统手册 207

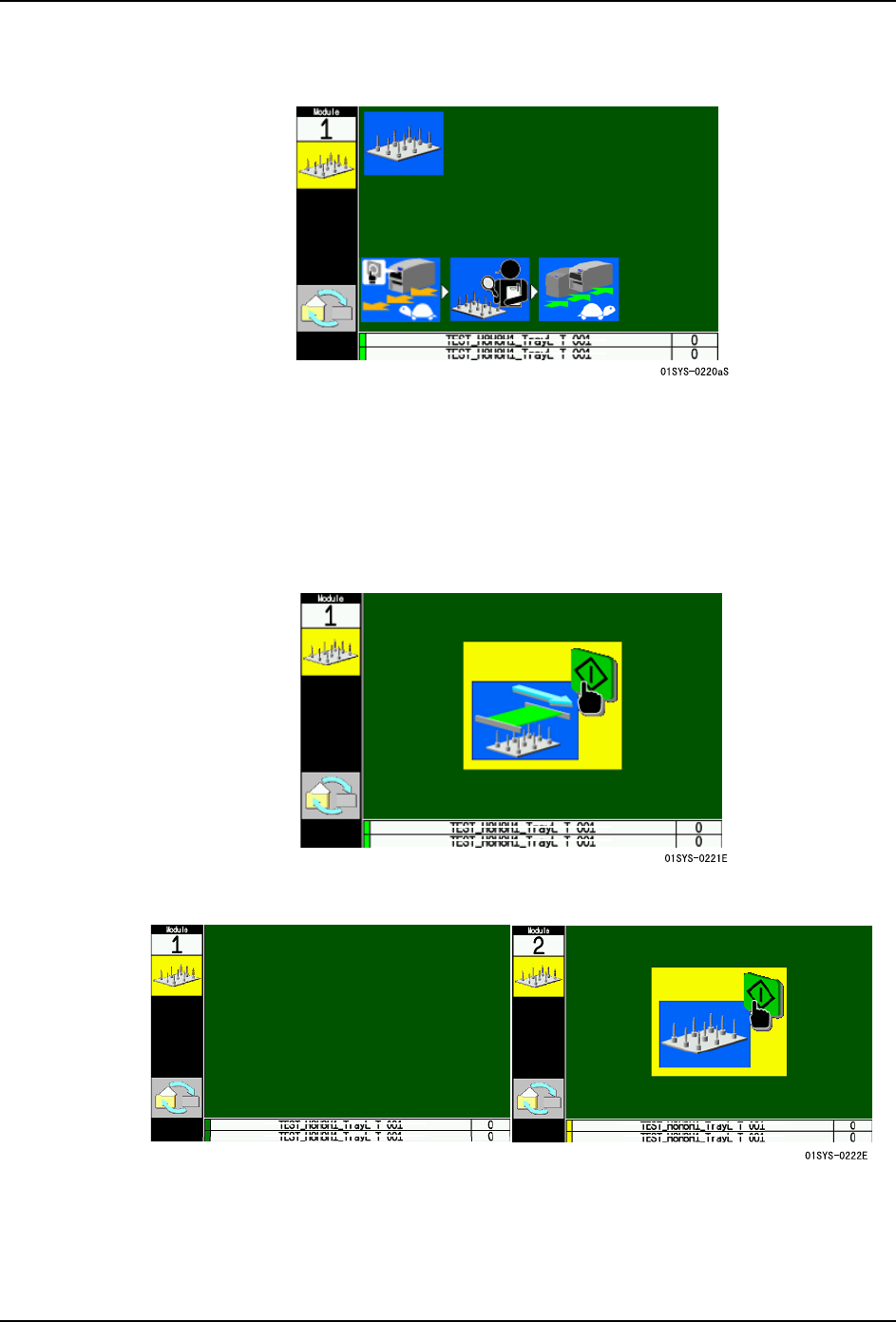

3. 机器夹紧板并停止，然后在操作画面上显示支撑销配置确认向导。请按下 OK 按钮拉出模
组。
4. 请确认支撑销的配置。如果支撑销的位置与板上的标记位置不一致时，请移动到正确的
位置上。
5. 确认了支撑销的配置后，请插入模组。
6. 在操作画面上显示电路板送出的开始向导。请按下 START 按钮。
备注 )如果不需要在下一模组中的配置确认，在按下 START 按钮之前，请通过手动操作指令
的操作除去电路板。
7. 下一模组变成支撑销配置确认模式。请按下下一模组的 START 按钮。
