■错误显示画面
发生错误时，画面显示如下。
( 上例是电路板停止位置不良时的画面。)
各区域的说明
F: 发生错误处
表示发生错误的地方。
G: 操作显示区域
显示对操作者的各种操作指示。
H: Seek Number/Sub Number
发生了错误时，方便对其错误编码和补充错误编码信息的检索。
I: 错误信息
显示出有关错误的补充信息。

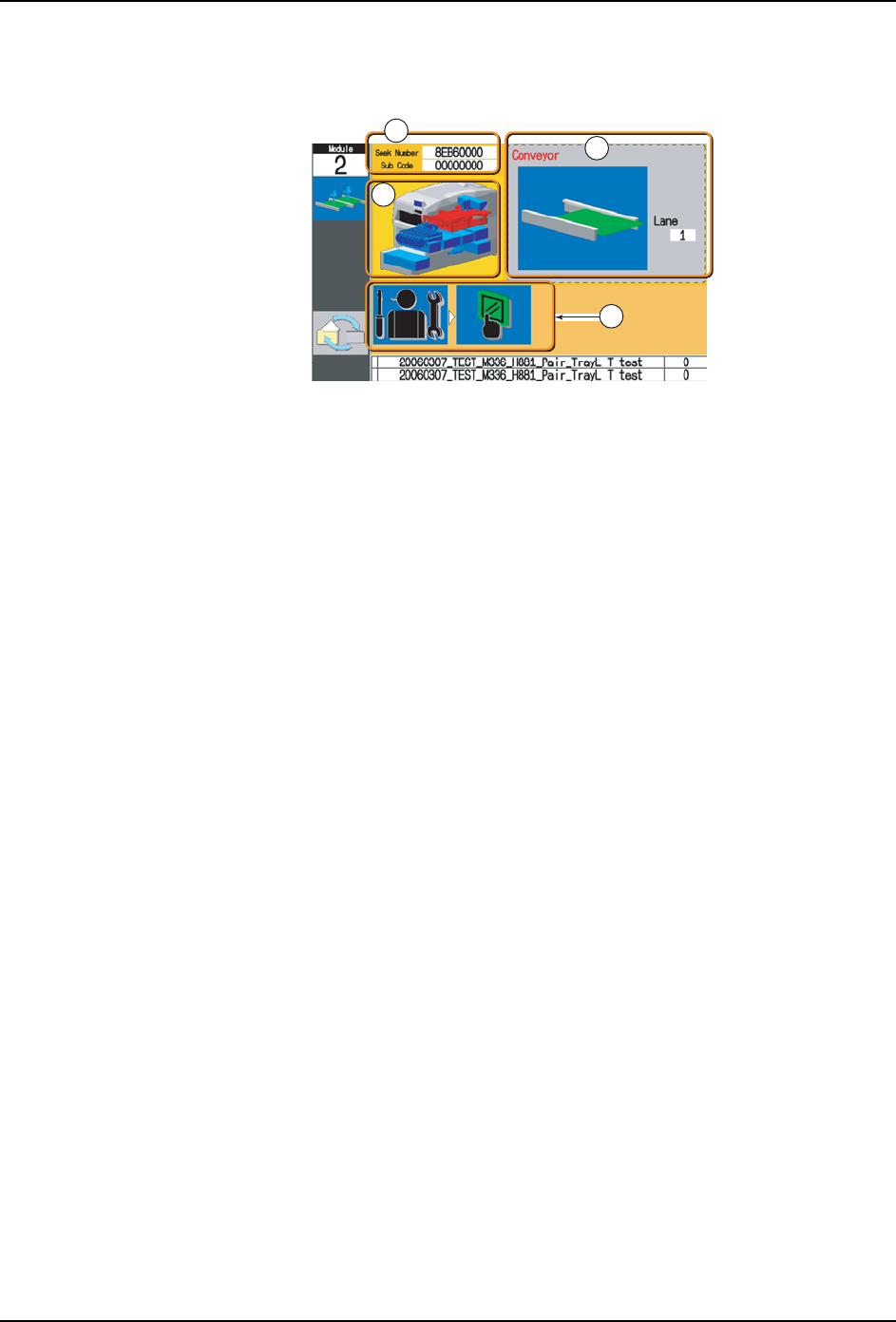

01SYS-0162
G
I
H
F
2. 各部分的名称和功能 QD142-14
28 NXT II 系统手册
■手动指令模式的画面
按下操作面板的 MANUAL 按钮后，就会显示手动指令模式画面。手动指令是在进行维修保养
等生产以外的操作情况下使用。以下表示选择该模式后变成有效的指令。
在此画面被显示的状态下按下 MANUAL 按钮后，画面就会从手动模式返回到自动指示模式。
各指令的说明请参照 " 6. 手动模式指令 "。
■影像监视器画面
按下 MONITOR 按钮后，就会显示影像监视器画面。在此画面上，显示出机器上正在进行的影
像处理的影像或结果。
显示此画面时，除 MONITOR 按钮以外几乎所有的操作面板的按钮均处于无效状态。如果要使
用操作面板的按钮时，需要返回到自动指示画面。按下 MONITOR 按钮后，就会返回到自动指
示画面。
备注 )在生产中显示影像监视器时，机器在处于跟踪模式 ON 的状态下进行生产。跟踪模式变
成 ON 后，由于影像处理速度变慢，周期时间比通常大约要延长 20%。
