4. 生产 QD142-14

200 NXT II 系统手册

4.12.22 简易定期吸嘴切换功能

事先指定电路板的生产块数，当运转开始后的生产块数达到这个数时，切换正在使用的吸

嘴。在生产中切换到安装在吸嘴置放台内的预备吸嘴。

通过防止使用脏的吸嘴，生产性和维修保养性得到了提高。

简易定期吸嘴切换的设定步骤

1. 请在辅助软件的 [Module Configuration] 画面上，进行简易定期吸嘴切换的设定。

·[Number of panels at which to perform changeover]：[0] ～ [99,999] （指

定块数）。

2. 请将多组的吸嘴安装到吸嘴置放台内。

备注 )H08 工作头运用时最多能够安装 4 组的吸嘴，H12(S)、H12HS 和 V12 工作头运用时最多

2 组的吸嘴。

简易定期吸嘴切换功能的运用

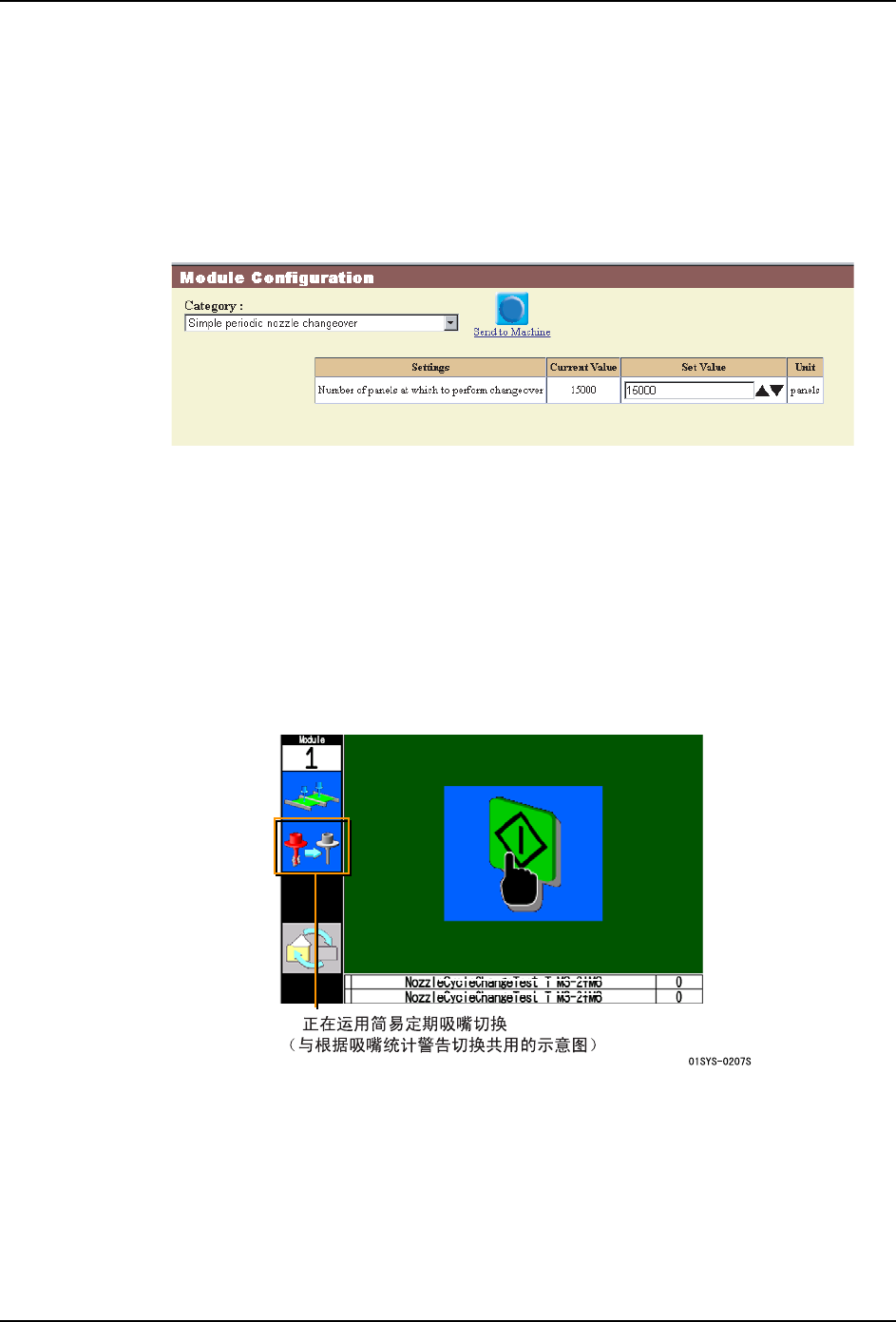

当设定简易定期吸嘴切换后，操作画面的状态区域就会变成以下。

运转开始后，当生产了指定块数的电路板时，就会将工作头上的吸嘴切换成吸嘴置放台内的

预备吸嘴。

01SYS-0206E

QD142-14 4. 生产

NXT II 系统手册 201

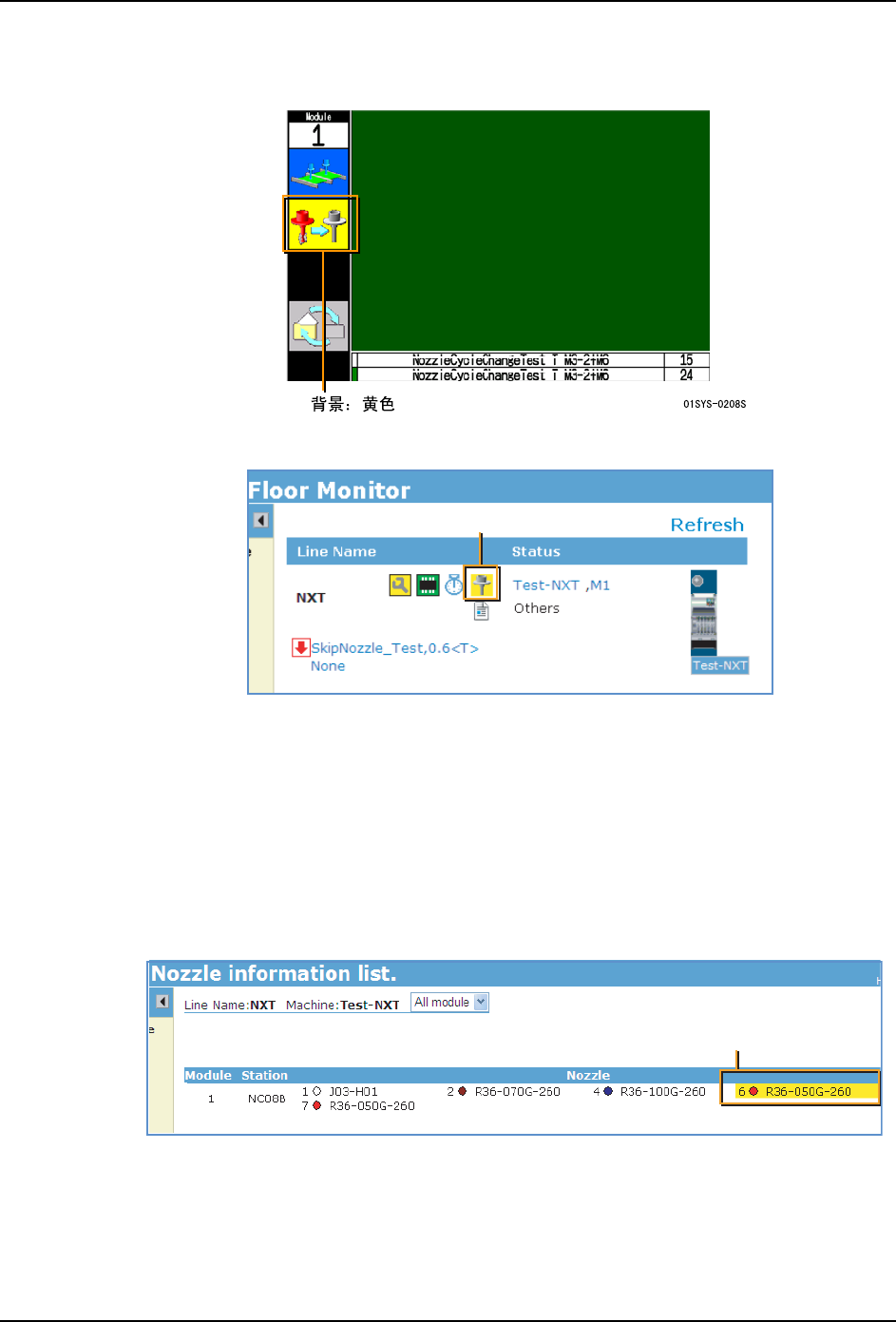

此时，操作画面的状态区域的示意图的背景变成黄色，告知操作者吸嘴置放台内有需要维修

保养的吸嘴。

在辅助软件的在线监视器上，吸嘴图标的背景色也同时变成黄色。

如果吸嘴置放台内还有预备吸嘴，机器会继续生产。更换吸嘴时，请按照以下的步骤进行。

吸嘴的准备

首先，请准备必要的吸嘴，缩短吸嘴更换时的机器的停止时间。

1. 请点击在线监视器的吸嘴图标。

2. 在 Nozzle Information List 中确认需要维修保养的吸嘴。以高亮度显示的吸嘴别名为

维修保养的吸嘴。

3. 请准备更换吸嘴。

01SYS-0513E

01SYS-0514E

咘㡆

䳔㽕㓈ֱׂݏⱘ਌ఈ

4. 生产 QD142-14

202 NXT II 系统手册

吸嘴的更换

1. 请按下操作面板的 CYCLE STOP 按钮，停止运转。

2. 使用手动指令拉出模组，拆下吸嘴。在操作画面上可以确认对象吸嘴。

备注 )关于手动指令下的吸嘴的拆下，请参照 " 6.6.3 吸嘴的更换 "

备注 )在手动模式的信息指令中，被切换的吸嘴的代码或别名以黄色的背景色被显示。

3. 请更换吸嘴。

4. 安装吸嘴置放台，插入所拉出的模组。

5. 请按下操作面板的 START 按钮，重新开始运转。

6. 清扫所拆下的吸嘴。
