QD142-14 4. 生产 NXT II 系统手册 121 8. 请关闭正面门，按下 COMPLETE 按钮。开始生产。 备注 )请轻轻关闭正面门，使得料盘单元 -M 不受到冲击。
4. 生产 QD142-14
120 NXT II 系统手册

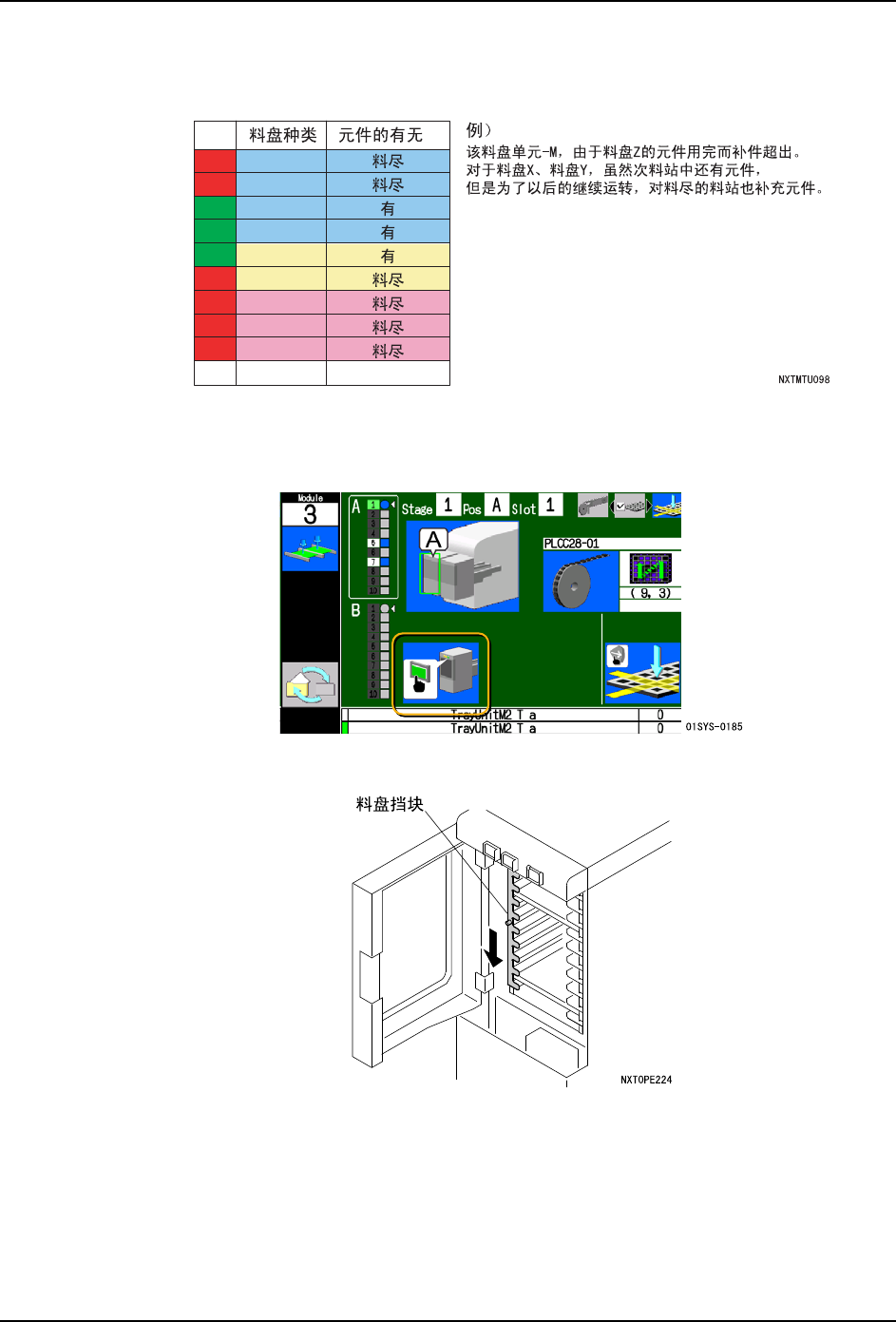

5. 在补充的料槽被选择的状态下，按下操作面板上的 OK 按钮。
a. 此时，不仅是出现停止原因的料槽，对于其他的料槽，如果料尽，也请设置新的料盘。
b. 对于料尽的料槽，如果不需要补充时，请取出空料盘。
6. 当完成所有的补充后，就会显示按下 COMPLETE 按钮的向导画面。
7. 请放下料盘挡块。
Slot
01
02
03
04
05
06
07
08
09
10
Y
Y
Z
Z
Z
X
X
X
X
QD142-14 4. 生产
NXT II 系统手册 121
8. 请关闭正面门，按下 COMPLETE 按钮。开始生产。
备注 )请轻轻关闭正面门，使得料盘单元 -M 不受到冲击。
4. 生产 QD142-14
122 NXT II 系统手册
4.10.3 指定料盘元件的吸取开始点
在将料盘元件安装到料盘单元 -M 中的时候，通过在操作画面或 KIT Handy 上进行设定，能
够指定料盘元件的吸取开始点。
虽然操作辅助软件也可以指定吸取点，但是，与机器上指定一起使用时，此后进行的操作为
有效。另外，料盘验证功能 ON 时，请通过 KIT Handy 来指定。
机器上的指定
机器上指定吸取点就是进行从料盘更换向导画面转换到吸取点指定画面。
1. 请在显示料盘更换向导画面的状态下，按下箭头键 （向右）。
2. 显示吸取点指定画面。请设定吸取点的 X、Y。通过按下箭头键，X、Y 的数值会变化。
·设定栏的 X、Y 的初始值为现状的吸取点。
·画面左面的数字 （5，10）等为 X、Y 上各自的凹槽数。
3. 设定结束后，请按下 OK 按钮。
备注 )按下 CANCEL 按钮后设定就会被取消。
