4. 生产 QD142-14 44 NXT II 系统手册 2. 从 Fuji Flexa 传输 Job。关于 Job 传输 的方法，请参照 [NXT II/NXT IIc 编程手册 ]。 3. Job 传输结束后，操作画面上的 Job 名就会被变更。 备注 )上图是向通道 1、2 传输了各自的 Job 后的画面。 Job for Lane 2 T T est Job for Lane 1 T T est
QD142-14 4. 生产
NXT II 系统手册 43
4.4 传输 Job

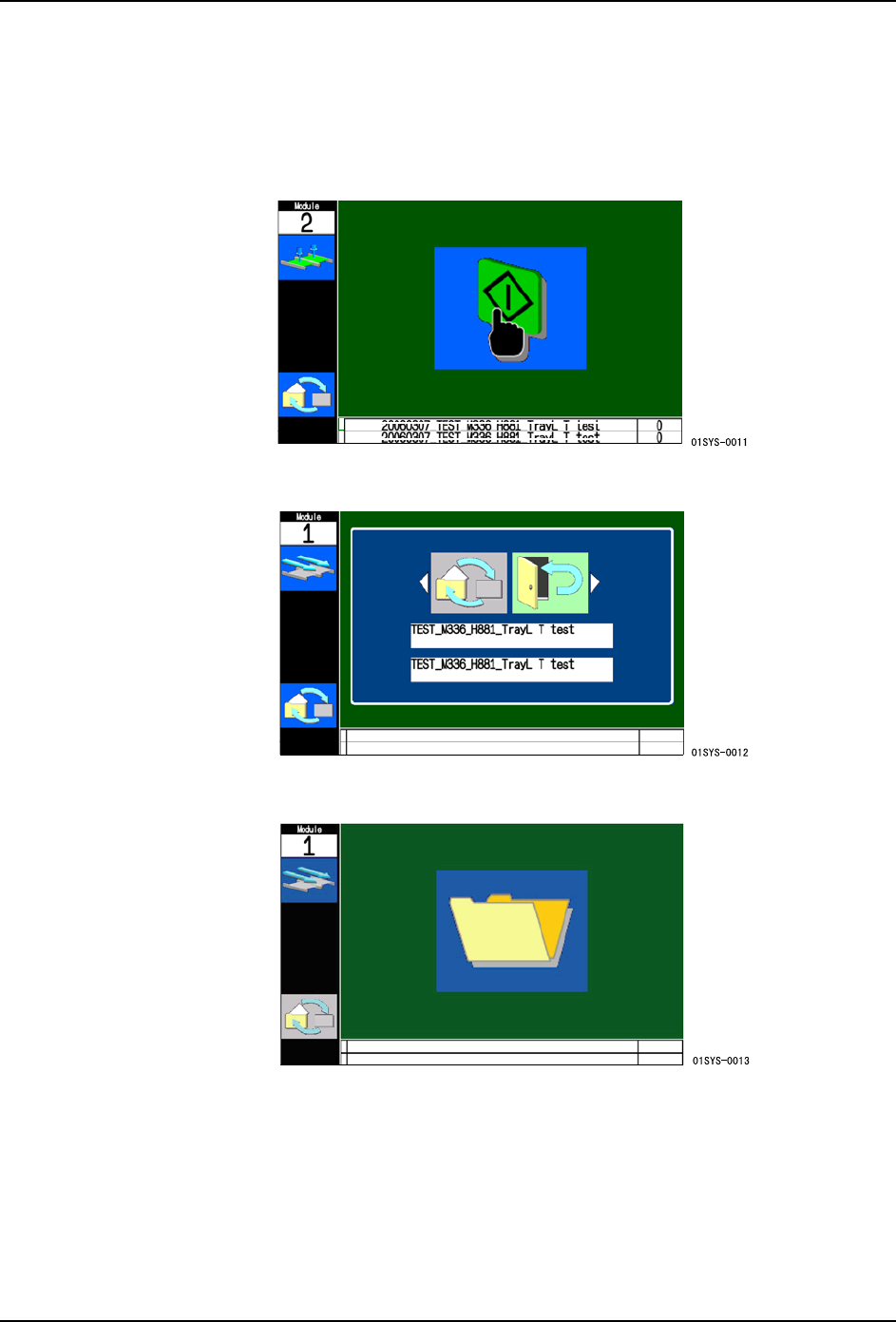

1. 请确认所有模组的操作画面是以下画面中的一种。
备注 )在不是这些画面时传输 Job 会发生错误。
·等待 START 时
·在模组上虽然没有现行 Job，但是有次生产预约 Job 时
·在模组上既没有现行 Job，也没有次生产预约 Job 时
4. 生产 QD142-14
44 NXT II 系统手册

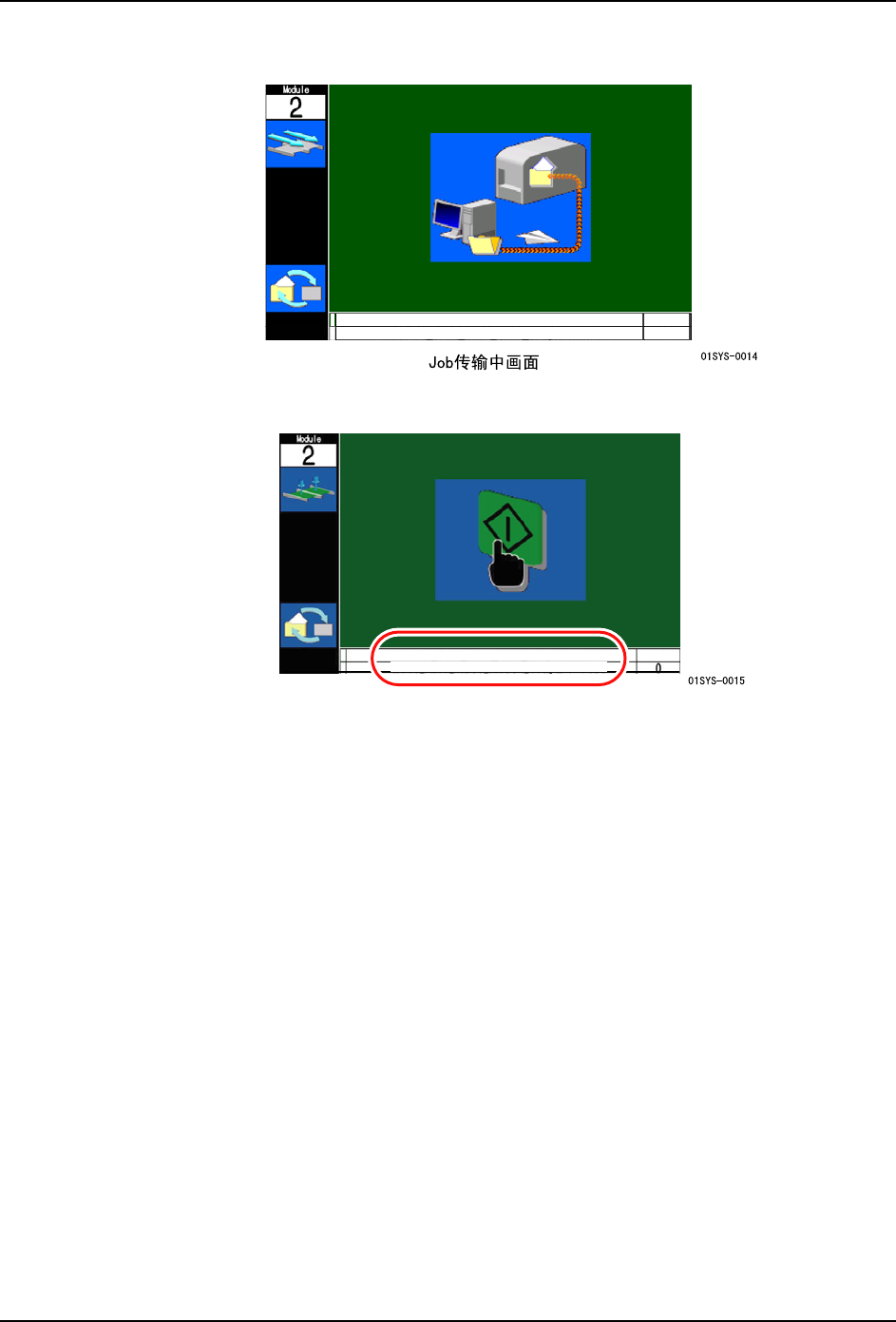

2. 从 Fuji Flexa 传输 Job。关于 Job 传输的方法，请参照 [NXT II/NXT IIc 编程手册 ]。
3. Job 传输结束后，操作画面上的 Job 名就会被变更。
备注 )上图是向通道 1、2 传输了各自的 Job 后的画面。
Job for Lane 2 T Test
Job for Lane 1 T Test
QD142-14 4. 生产
NXT II 系统手册 45
4.5 显示监视影像
显示生产动作中的影像处理。
1. 请按下 MONITOR 按钮。操作画面从自动指示模式切换到影像监视。
备注 )切换成影像监视后，机器在影像处理的跟踪模式 ON 的状态下运转。由于在该状态下影
像处理速度降低，机器动作的周期时间大约延长 20%。
2. 在显示影像监视的状态下按下 MONITOR 按钮后，就会切换到自动指示模式画面。
备注 )在显示影像监视的状态下，操作面板上的按钮没有处于有效状态。需要按钮操作时，
请切换到自动指示模式画面。
