QD142-14 5. 换线
NXT II 系统手册 317

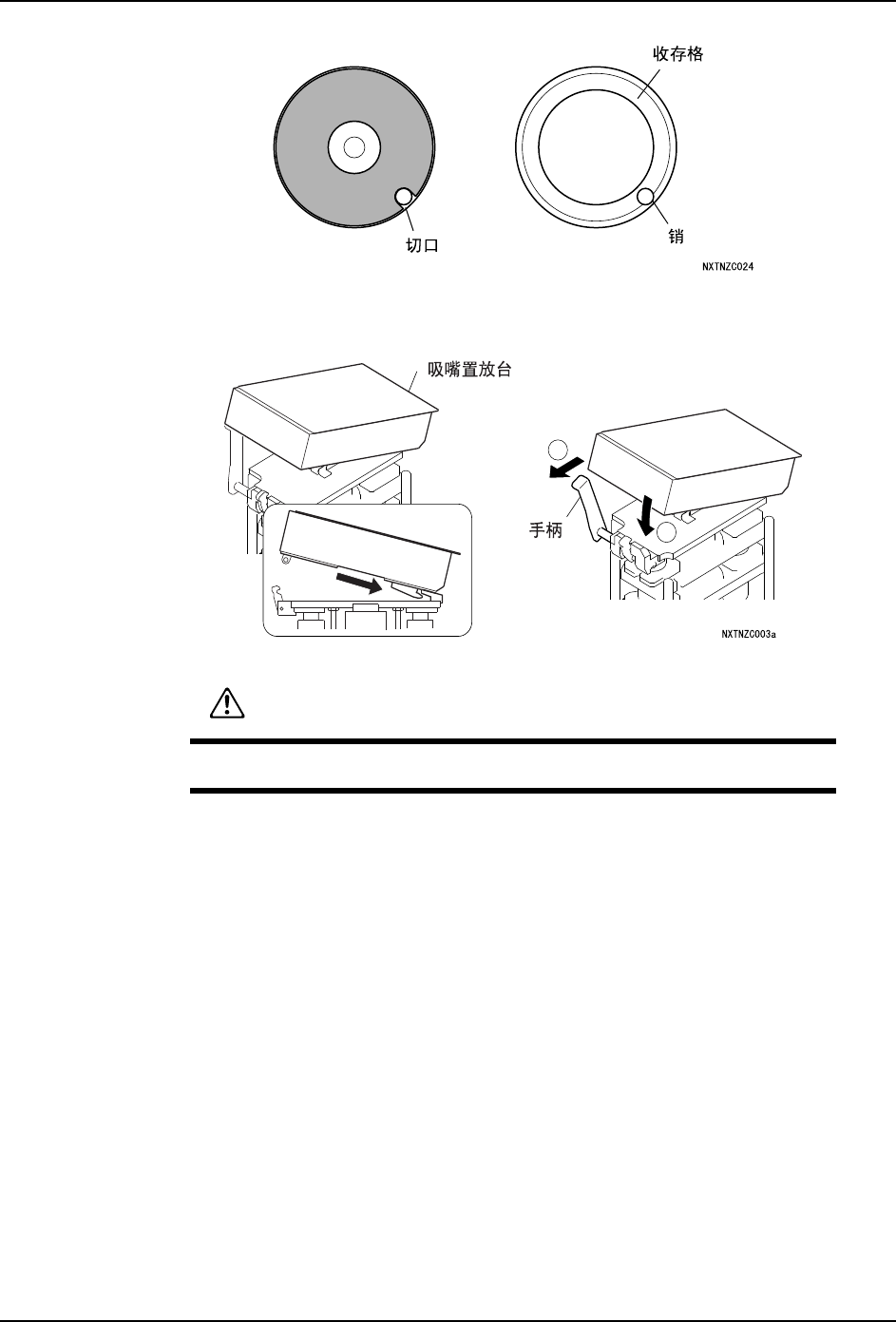

5. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾斜，首先将置放台后
部插入后再压入前方一侧。
6. 将手柄返回到原来的位置。
7. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。
8. 有必要进行其他的换线操作时，在此时进行。
9. 请插入模组。
a. 插入模组之前，请确认 XS 轴 （M3-2 模组）等机械部位没有从模组的旁边突出。
b. 握住模组的手柄，在解除模组的锁定的状态下，慢慢地插入模组，直到碰到阻停块为
止。
c. 模组被自动地引入并被夹紧。如果没有被夹紧时，请将模组稍微朝身体侧拉回一些后
重新推入。
备注 )对于拆下了料盘单元的模组，之后会显示料盘单元安装向导，请根据向导安装料盘单
元。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
1
2
5. 换线 QD142-14
318 NXT II 系统手册
5.12.3 吸嘴一览表

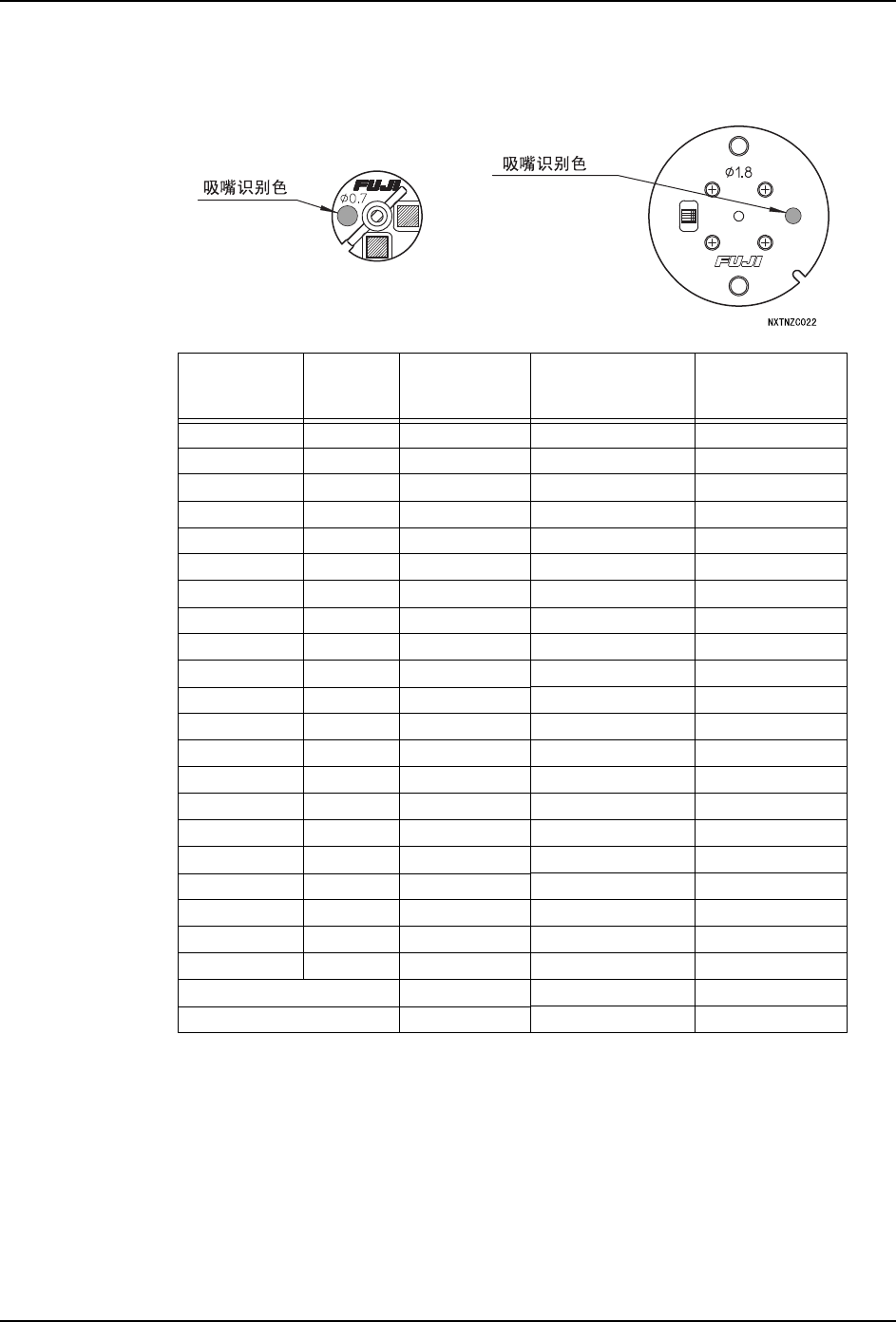

所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别各个吸嘴。
吸嘴尺寸 识别色
H08/H12(S)/
H12HS 用吸嘴
(ID)
H08M 用吸嘴 (ID) V12 用吸嘴 (ID)
φ 0.3 灰 AA1ATxx - AA1ATxx (S10)
φ 0.4 黄 AA056xx AA8LSxx (K11) AA056xx (S11)
φ 0.7 蓝 AA057xx AA8DXxx (K12) AA057xx (S12)
φ 1.0 粉红 AA058xx AA8LTxx (K13) AA058xx (S13)
φ 1.3 绿 AA20Axx AA8DYxx (K14) AA20Axx (S14)
φ 1.3 MELF 橘黄 AA064xx AA8MNxx (K34) AA064xx (S34)
φ 1.8 浅蓝 AA20Bxx AA8LWxx (K15) AA20Bxx (S15)
φ 1.8 MELF 橘黄 AA19Gxx AA8MRxx (K35) AA19Gxx (S35)
φ 2.5 紫 AA20Cxx AA8LXxx (K16) AA20Cxx (S16)
φ 2.5 MELF 橘黄 AA065xx AA8MSxx (K36) AA065xx (S36)
φ 2.5 G 紫 AA0WTxx AA8MExx (K56) AA0WTxx (S56)
φ 3.7 黄绿 AA20Dxx AA8LYxx (K17) AA20Dxx (S17)
φ 3.7 G 黄绿 AA18Cxx AA8MFxx (K57) AA18Cxx (S57)
φ 5.0 淡紫 AA20Exx AA8LZxx (K18) AA20Exx (S18)
φ 5.0 G 红 AA063xx AA8MGxx (K58) AA063xx (S58)
φ 7.0 淡紫 - AA8MAxx (K19) -
φ 7.0 G 深红 - AA8MHxx (K59) -
φ 10.0 淡紫 - AA8MBxx (K20) -
φ 10.0 G 深蓝 - AA8MKxx (K60) -
φ 15.0 淡紫 - AA8MCxx (K21) -
φ 15.0 G 白 - AA8MMxx (K61) -
治具 AA06Axx(J01) AA8KKxx (J23) -
治具 （角度补正用） AA4ZLxx(J06) - AA4ZLxx (J06)
QD142-14 5. 换线
NXT II 系统手册 319
备注 )
1.关于混合校正专用的治具吸嘴，请参照 "5.14 混合校正用治具吸嘴的安装 "。
2.使用带元件有无确认传感器的工作头的时候，请不要安装带橡胶垫的吸嘴 (2.5G、
5.0G 等 )。如果安装了带橡胶垫的吸嘴，就无法进行元件有无的确认。
吸嘴尺寸 识别色 H04 用吸嘴 (ID) H04S 用吸嘴 (ID)
H01/H02 用吸嘴
(ID)
f 1.0 粉红 AA06Wxx (T13) AA8WTxx (Y13) AA0ASxx (L13)
f 1.3 绿 AA06Xxx (T14) AA8TExx (Y14) AA0AXxx (L14)
f 1.3 MELF 橘黄 - AA9NZxx (Y84) AA0MZxx (L34)
f 1.8 浅蓝 AA06Yxx (T15) AA8WWxx (Y15) AA0HSxx (L15)
f 1.8 MELF 橘黄 - AA9RAxx (Y85) AA11Rxx (L35)
f 2.5 紫 AA06Zxx (T16) AA8WXxx (Y16) AA0HTxx (L16)
f 2.5 MELF 橘黄 - 2AGKNY0014xx(Y86) AA0MLxx (L36)
f 2.5 G 紫 AA07Fxx (T56) AA8XAxx (Y56) AA084xx (L56)
f 3.7 黄绿 AA07Axx (T17) AA93Wxx (Y17) AA0HWxx (L17)
f 3.7 G 黄绿 AA07Gxx (T57) AA8XBxx (Y57) AA085xx (L57)
f 5.0 淡紫 AA07Bxx (T18) AA93Xxx (Y18) AA0HXxx (L18)
f 5.0 G 红 AA07Hxx (T58) AA8XCxx (Y58) AA072xx (L58)
f 7.0 淡紫 AA07Cxx (T19) AA93Yxx (Y19) AA080xx (L19)
f 7.0 G 深红 AA07Kxx (T59) AA8XDxx (Y59) AA073xx (L59)
f 10.0 淡紫 AA07Dxx (T20) AA8WYxx (Y20) AA081xx (L20)
f 10.0 G 深蓝 AA07Lxx (T60) AA8XExx (Y60) AA074xx (L60)
f 15.0 淡紫 AA07Exx (T21) AA8WZxx (Y21) AA082xx (L21)
f 15.0 G 白 AA07Mxx (T61) AA8XFxx (Y61) AA075xx (L61)
f 20.0 淡紫 - - AA083xx (L22)
f 20.0 G 灰 - - AA076xx (L62)
治具 AA0EXxx (J02) AA0EXxx (J02) AA05Zxx (J03)
治具 （角度补正用） AA4ZMxx (J07) AA4ZMxx (J07) AA50Sxx (J08)
