4.12.26 对应混合校正
混合校正就是使用专用的治具进行贴装动作，并进行偏移量的测定和补正的功能。
备注 )混合校正对应了 NXT V5.12 或更高版本。
在进行了以下的换线后，作为自动校正的一个环节，进行混合校正。
a. 更换了贴装工作头后
b. 更换了元件相机后
c. 变更了元件相机的位置后
d. 在辅助软件的 [Module Configuration] 中切换了 [Placement angle measurement/
correction] 后
e. 在辅助软件的 [Module Configuration] 中将 [Hybrid calibration measurement/
correction] 从 OFF 设定为 ON 后
另外，能够运用该功能的模组仅限于在搬运轨道前部配置了专用治具台的模组。
QD142-14 4. 生产
NXT II 系统手册 215
混合校正功能设定步骤

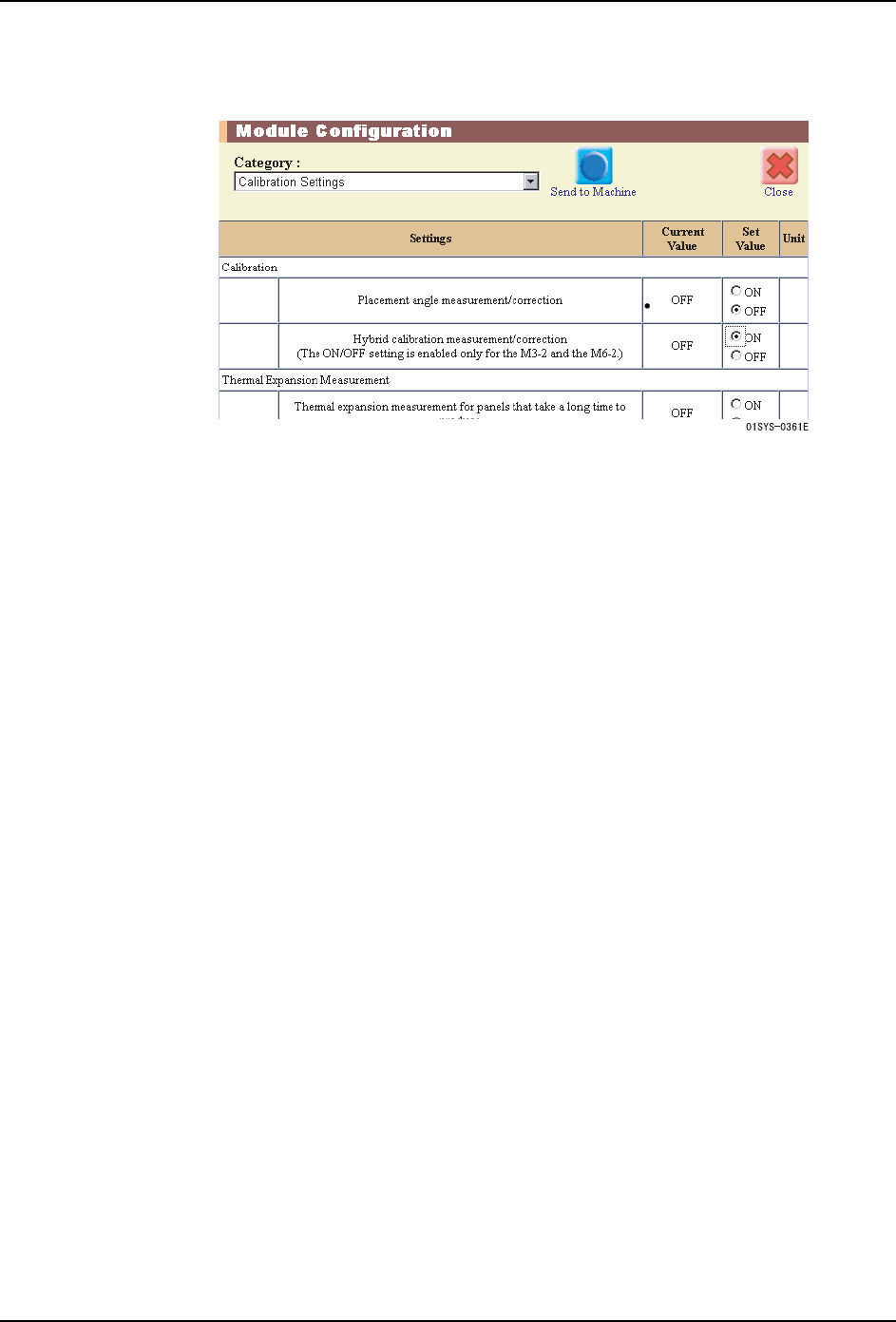

1. 请在辅助软件的 [Module Configuration] 画面上，进行校正设定。
·Hybrid calibration measurement/correction：[ON]。
关于治具元件的使用
在执行混合校正的时候，在安装治具吸嘴的同时，还需要正确地安装治具元件。
在使用芯片治具元件 （GGAJ040*）和玻璃治具元件 （AA7SA**）时，请注意以下事项。
a. 将玻璃治具元件安装到治具台上的时候，元件的印刷面必须朝下。
b. 使用 H08、H12(S)、H12HS 和 V12 工作头进行生产时，请不要将不使用玻璃治具元件
安装在治具台上。
c. 治具元件的表面请时刻保持干净的状态。
d. 从治具台上取下治具元件的时候，请使用胶带等，粘取治具元件。为了防止治具元件
和治具台受到损伤，请不要使用镊子等工具。
e. 请注意治具元件不要落到机器内。
4. 生产 QD142-14
216 NXT II 系统手册
开始测定
请在安装了治具吸嘴后，按下操作面板的 START 按钮。混合校正被开始，贴装位置的测定被
执行。
备注 )使用 H04 （S）、H08 （M）、H12 （S）、H12HS 和 V12 工作头时，请确认所有的机械阀
处在上升端。
备注 )使用搭载有 H08、H12 （S）、H12HS 和 V12 工作头的模组时，不能使用玻璃治具元件。
请在治具台上仅安装芯片治具元件。
在测定后将安装在吸嘴置放台上的治具吸嘴更换为生产用吸嘴。
