QD142-14 4. 生产 NXT II 系统手册 179 吸嘴的更换 1. 请 按下操作面板的 CYCLE STO P 按钮，停止 运转。 2. 使用手动指令拉出模组，拆下吸嘴。在操 作画面上可以确认对象吸嘴。 备注 )关于手动指令下的吸嘴的拆下，请参照 " 6.6.3 吸嘴的更换 " 备注 )在手动模式的信息指令中，被切换的吸嘴的代码或别名以黄色的背景色被显示。 3. 请更换吸嘴。 4. 安装吸嘴置放台，插入所…
4. 生产 QD142-14
178 NXT II 系统手册
运转开始后，机器对吸嘴检查状况进行统计，当存在了达到所指定的错误次数的吸嘴时，就
会切换成吸嘴置放台内的预备吸嘴。

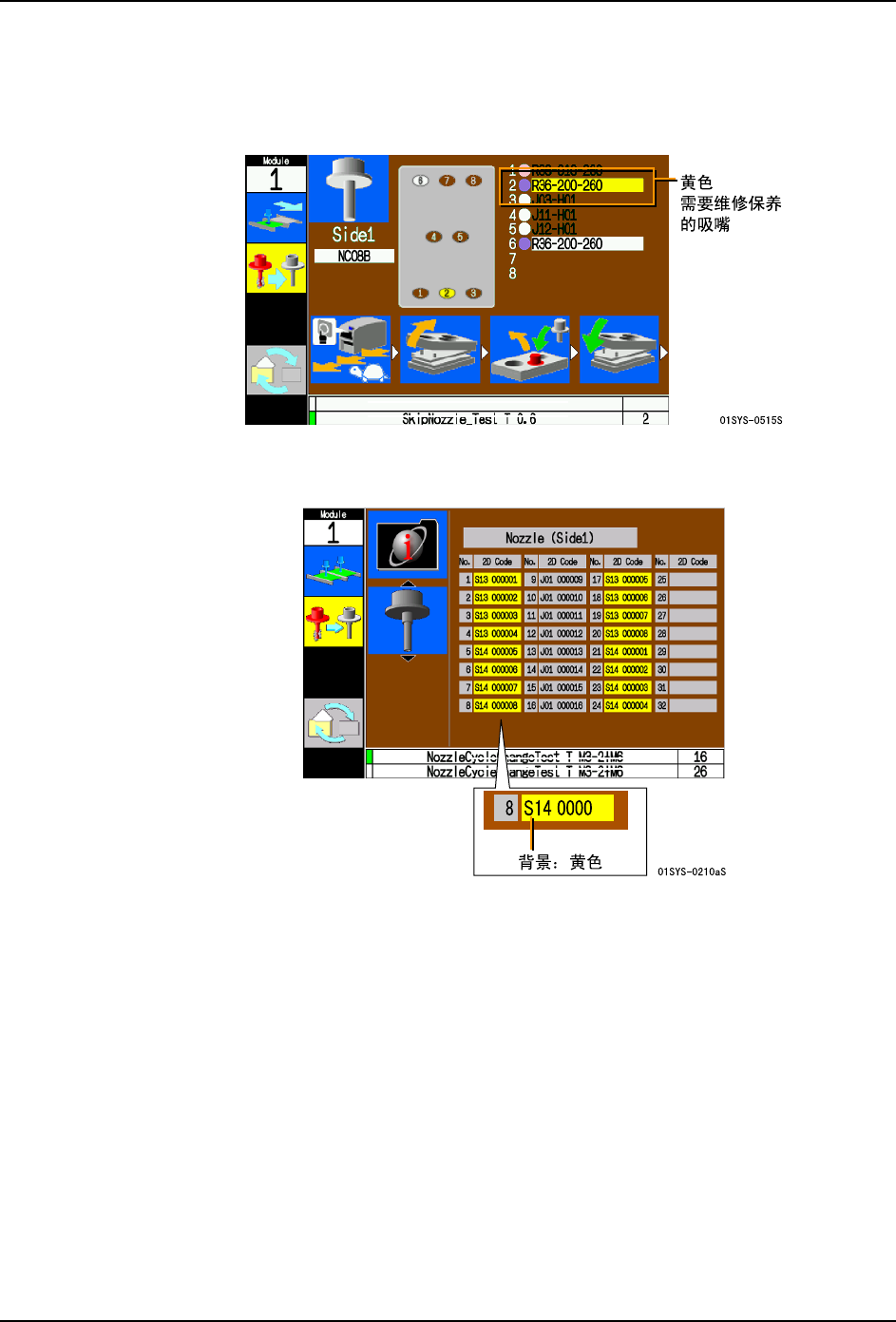

此时，操作画面的状态区域的示意图的背景变成黄色，告知操作者吸嘴置放台内有需要维修
保养的吸嘴。

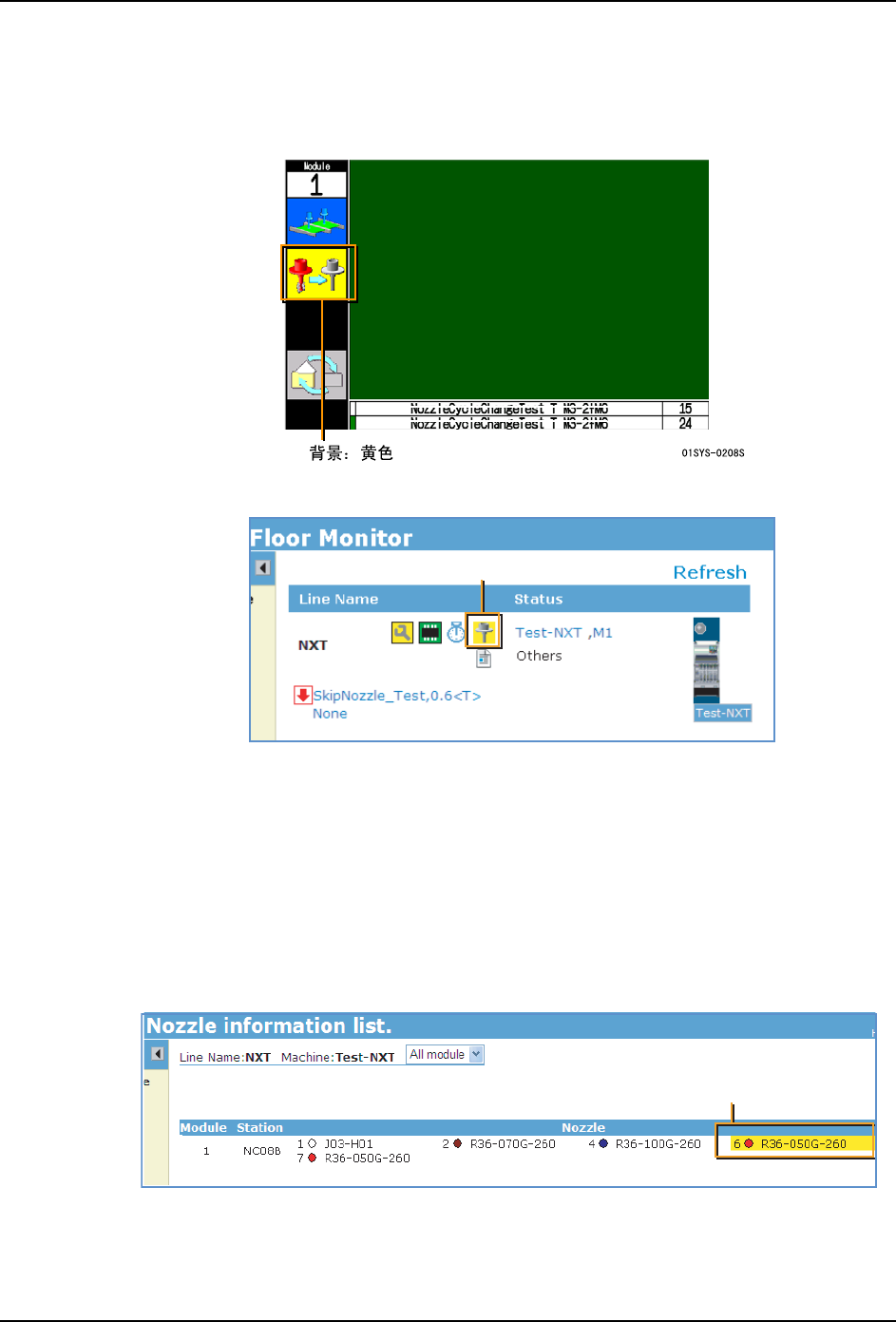

在辅助软件的在线监视器上，吸嘴图标的背景色也同时变成黄色。
如果吸嘴置放台内还有预备吸嘴，机器会继续生产。更换吸嘴时，请按照以下的步骤进行。
吸嘴的准备
首先，请准备必要的吸嘴，缩短吸嘴更换时的机器的停止时间。
1. 请点击在线监视器的吸嘴图标。
2. 在 Nozzle Information List 中确认需要维修保养的吸嘴。以高亮度显示的吸嘴别名为
维修保养的吸嘴。
3. 请准备更换吸嘴。
01SYS-0513E
01SYS-0514E
咘㡆
䳔㽕㓈ֱׂݏⱘఈ
4. 生产 QD142-14
180 NXT II 系统手册
继续使用维修保养对象的吸嘴时
进行拆下的吸嘴的维修保养，然后安装到吸嘴置放台上重新开始运转时，请在安装后进行以
下的操作。

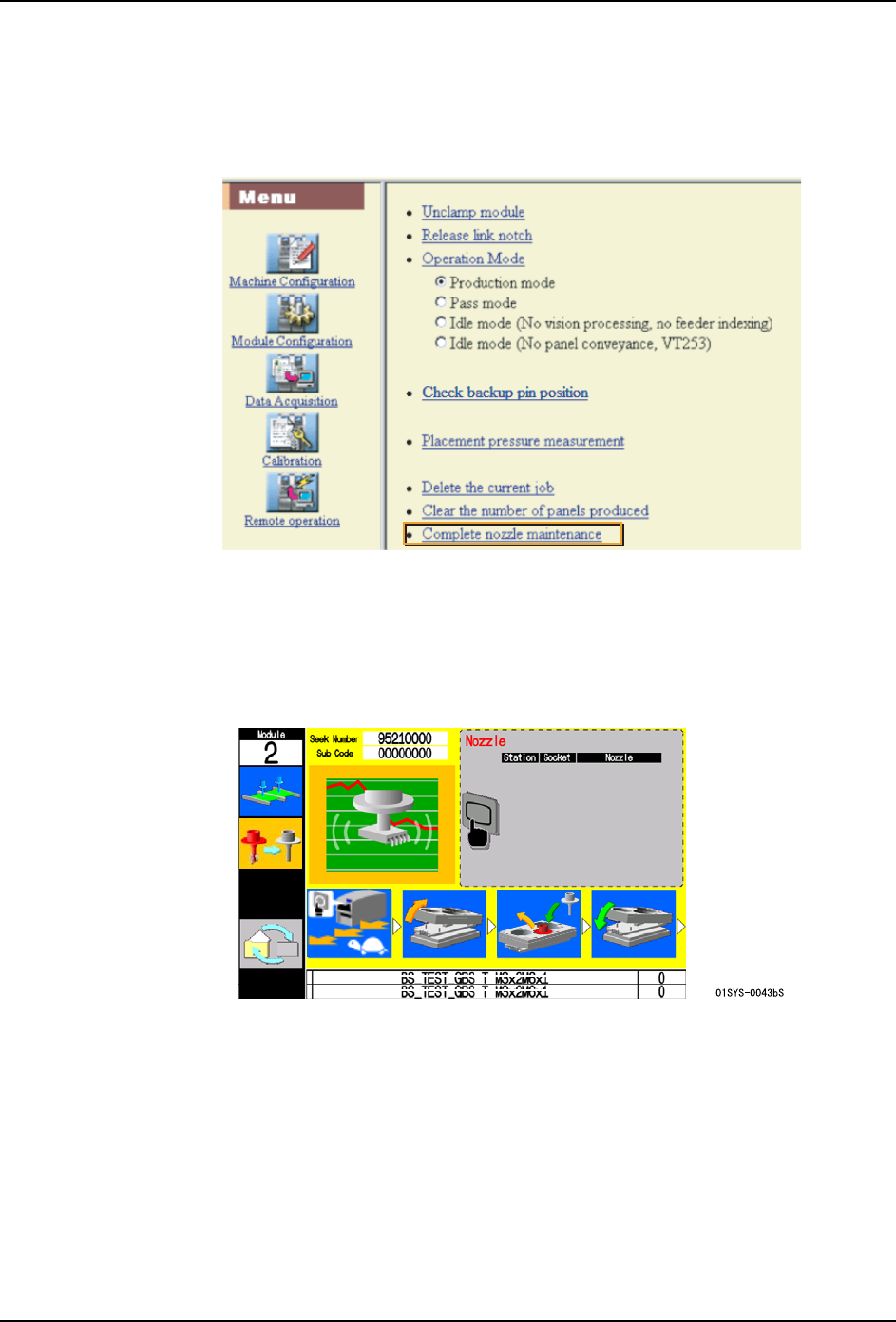

1. 请在辅助软件的远程操作中执行 [Complete nozzle maintenance]。
2. 请按下操作面板的 START 按钮，重新开始运转。
异常停止的解除
生产中，如果吸嘴置放台内没有预备吸嘴，机器显示以下的画面并停止。请在进行了吸嘴的
维修保养或更换后重新开始运转。
01SYS-0209aE
