8. NXT-2 软件工具 QD142-14
422 NXT II 系统手册
〈料盘单元 -L、LT、LTC〉
1. 请从 [ 工具 ] 菜单中选择 [Adjustment mode start]。
备注 )如果机器已经处于调整模式，不需要该操作。
2. 请从 [Menu] 框内选择 [Operation]-[Tray unit-L( 或 LT、LTC)]-[I/O status check]。
3. 请点击 [Start]。I/O 状态被显示。
4. 在确认了 I/O 状态后，请选择 [Menu] 菜单的 [Adjustment mode end]，将机器变成通常
模式。
01SYS-0614E
QD142-14 8. NXT-2 软件工具
NXT II 系统手册 423
〈基座、模组〉
1. 请从 [Menu] 框内选择 [I/O monitor]-[Base] 或 [Module]，然后选择各项目。

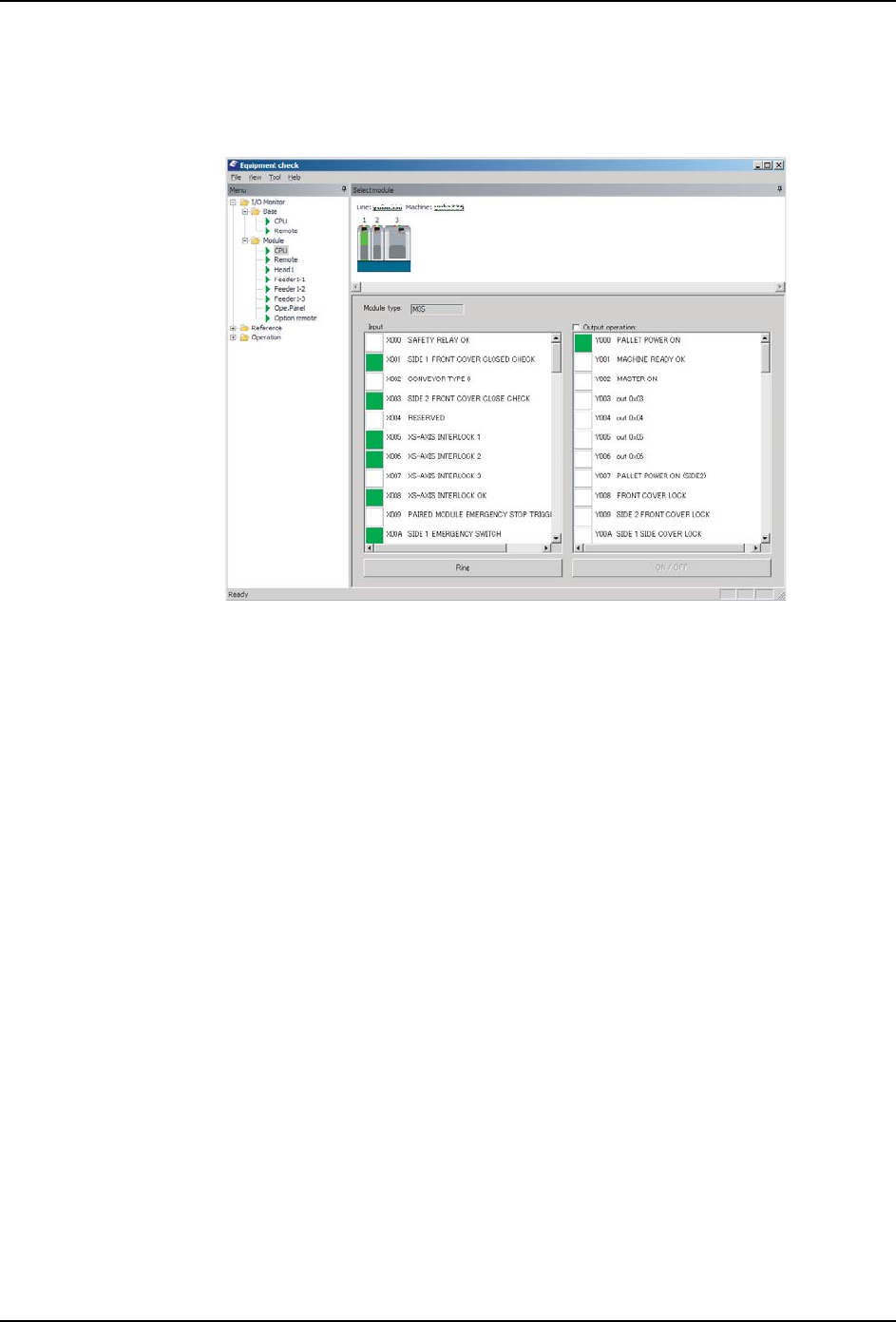

2. I/O 监视器被显示。
a. [Input signal]
·绿色的指示器表示输入为 ON，白色的指示器表示输入为 OFF。
b. [Output signal]
·绿色的指示器表示输出为 ON，白色的指示器表示输出为 OFF。选择 [Output
signal] 后，对象模组的各项目被锁定，能够变更输出状态。
c. [Ring]
·能够设定成当输入为 ON 时发出铃声。在选择了想要发出铃声的 I/O 项目后，请单
击 [Ring]。
d. [ON/OFF]
·在切换输出状态时使用。选择 [ 输出操作 ] 并选择 I/O 项目后，请单击 [ON/OFF]。
01SYS-0346E
8. NXT-2 软件工具 QD142-14
424 NXT II 系统手册
8.9.5 确认各单元的动作
〈搬运轨道〉
1. 请从 [Menu] 框内选择 [Operation]-[Conveyor]-[Operation type]，接着，选择动作项
目。
2. 在 [Selected lane] 对话框内选择要执行的通道。
3. 机器启动后如果还没有按下过 START 按钮时，请按下操作面板的 START 按钮。机器进行
电路板有无的确认。接着，按下 CYCLE STOP 按钮。
4. 请点击 [Start]。关于开始后的各动作，请参照 "8.9.10 指令列表 （搬运轨道）"。
〈料盘单元 -L、LT、LTC〉
1. 请从 [Menu] 菜单中选择 [Adjustment mode start]。
备注 )如果机器已经处于调整模式，不需要该操作。

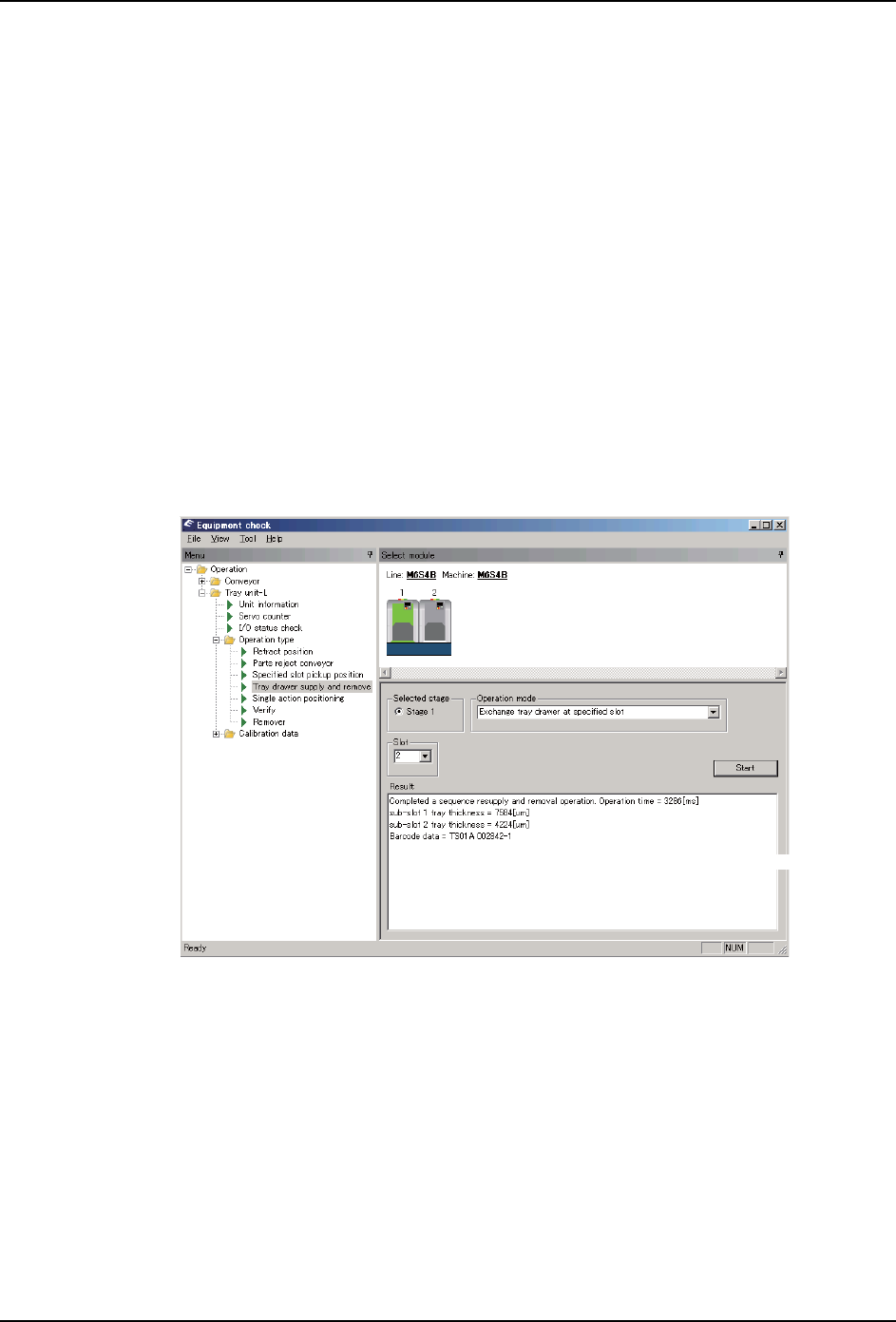

2. 请从 [Menu] 框内选择 [Operation]-[Tray unit-L( 或 LT、LTC)]-[Operation type]，
接着，选择动作项目。
3. 请点击 [Start]。关于开始后的各动作，请参照以下资料。
·「8.9.7 指令列表 （料盘单元 -L）」
·「8.9.8 指令列表 （料盘单元 -LT, LTC）」
4. 在确认了动作后，请选择 [Menu] 菜单的 [Adjustment mode end]，将机器变成通常模
式。
