5. 换线 QD142-14
262 NXT II 系统手册
6. 提起供料器的夹杆后，夹块被提起。在这种状态下，用力将供料器前端的通信插头插入
到料站托架一侧的插座中去。
7. 按下夹杆。供料器被夹块锁定在料站上，供料器的电源 ON。这时，请确认供料器上面的
“PWR”LED 已经亮灯。
备注 )即使供料器被完全插到最里面，但夹块的锁定没有可靠进行时，会造成设置在夹块部
的传感器没有 ON，由于没有电源供应，PWE LWD 没有变成 ON。此时无法使用该供料器
QD142-14 5. 换线
NXT II 系统手册 263
8. 在使用带有 7 英寸料卷托架的 W8 供料器时，请每间隔 1 根将供料器的料卷托架向下拉
伸。料卷托架向下拉伸的供料器无论奇数料槽还是偶数料槽均可。
9. 供料器的安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。安装了类型以及间
距为正确的供料器时，LED 变为绿色。
备注 )使用 Fujitrax Verifier 时，不需要该操作。
供料器安装后，当按下正面门上的安装按钮后，在向导画面上就会显示安装结束的料槽信
息。再次按下后就会消去安装信息的显示。
14 15 16
᭭ῑ No.
ᅝ㺙ᣝ䪂
1;723(
5. 换线 QD142-14
264 NXT II 系统手册

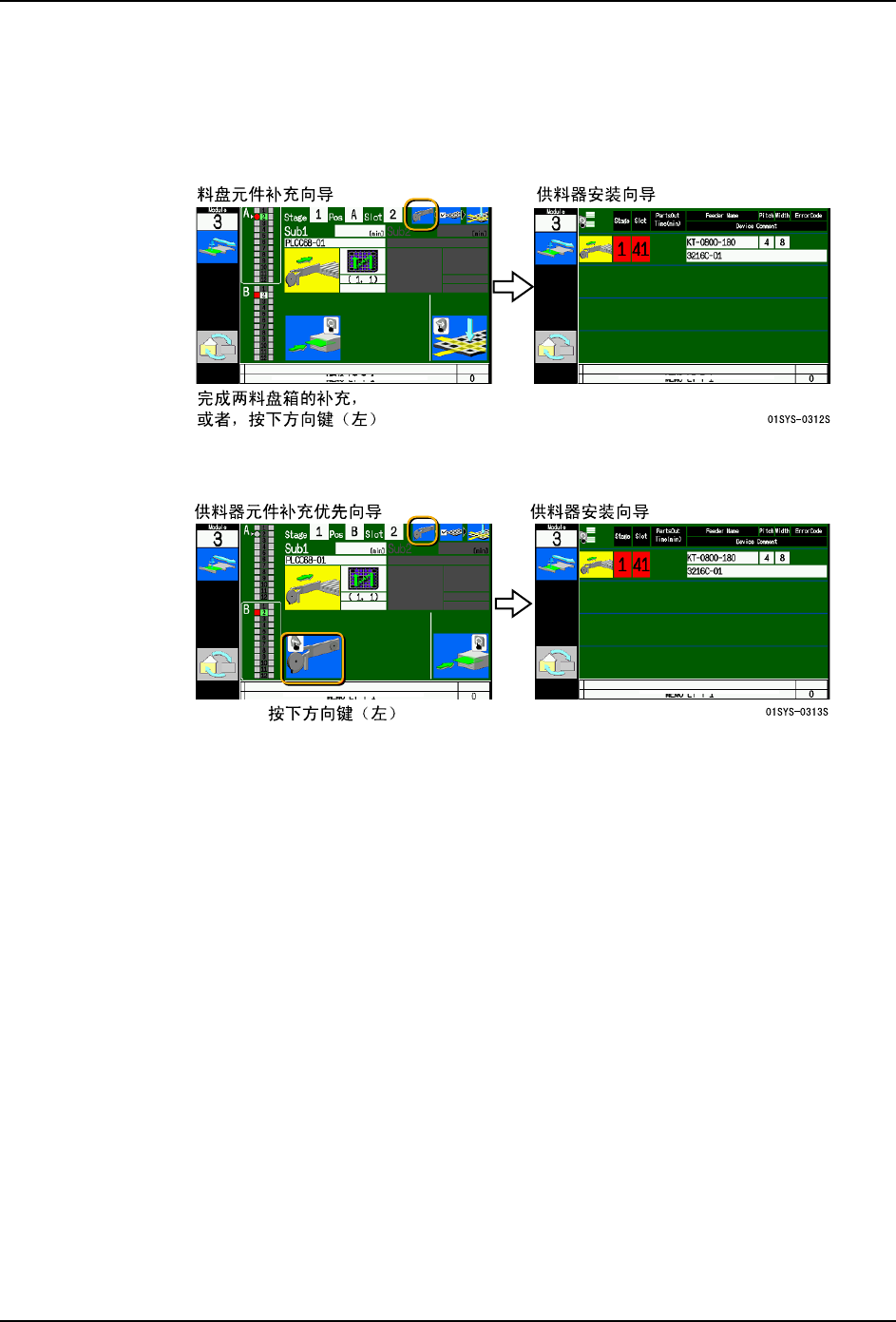

5.6.3 连接了料盘单元 -LT/-LTC 的模组的向导画面
在连接了料盘单元 -LT/LTC 的模组中，需要同时安装料盘元件和供料器元件的时候，料盘安
装向导被优先显示。
这时，完成料盘的安装，或者按下操作面板的箭头键 （左），就会切换到供料器安装向导。
当补充了上下料盘箱中的一个，变得能够生产时，供料器元件优先补充的向导画面就会被显
示。这时，请按下操作面板的箭头键 （左），切换到供料器更换向导画面。
在显示供料器安装向导时，当按下操作面板的箭头键 （左）后，就会返回到料盘元件补充
向导。
供料器的安装方法与安装到料站平台时的方法相同。请正确地插入到料盘单元 -LT/LTC 的供
料器料槽中。
备注 )在安装了供料器后，当从模组上拆下料盘单元 -LT
/
LTC 后，供料器也一起被拆下。因
此，在将拆下的料盘单元 -LT
/
LTC 重新安装到模组中后，请按下安装了供料器的料槽
No. 的安装按钮。（Verify OFF 时）
