QD142-14 6. 手动模式指令 NXT II 系统手册 353 1. 使用电路板除去指令除去电路板后，显示出 START 等待画面。 2. 按下操作按钮的箭形符号键，将机器变更 到夹紧试验模式。 3. 按 下 START 按钮。 备注 ) 改变为以下画面，机器 反复进行电路板的夹紧和松 开。 4. 按 下 CYCLE STO P 按钮，停止 搬运轨道空转 。 01SYS-0464E 01SYS-0619 01SYS-0620
6. 手动模式指令 QD142-14
352 NXT II 系统手册
5. 取出通道上的电路板。
备注 )
1.双模组时，在 4. 项目中没有按下 OK 按钮侧的模组也会在操作画面上显示出拉出模组
的向导，请进行电路板的取出，进入下一步操作。

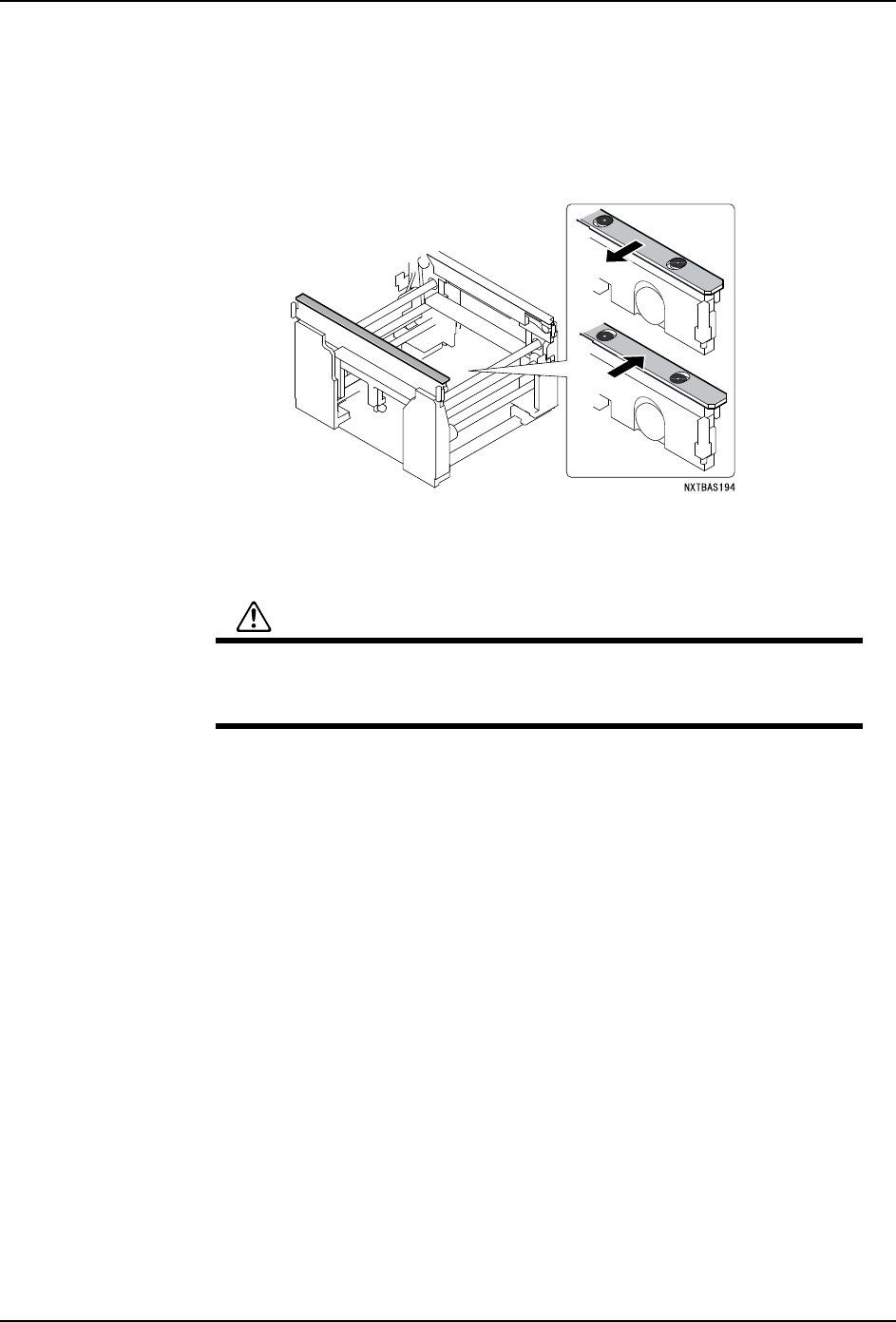

2.使搬运轨道导轨上面的板向外侧滑动，就能够垂直向上取出电路板。电路板取出后，
请一定要将板返回原处。
6. 完成电路板的除去后，请按下 OK 按钮。
7. 请插入模组。
a. 在插入模组之前，请确认 XS 轴 （M3-2）等机械部位没有从模组的旁边突出。
b. 请握住模组的手柄，缓慢地插入模组，直到碰到阻停块为止。
c. 模组自动地被夹紧。没有被夹紧时，请稍微拉回模组然后重新推入。
备注 ) 如果卸下了料盘单元，此处就会显示料盘单元推入向导。将料盘单元推入到模组后，
就会自动被夹紧
。
8. 按下 MANUAL 按钮，返回到 START 等待状态。
备注 )如果是双模组时，在 4. 项目中没有按下 OK 按钮侧的模组也会在操作画面上显示出拉
出模组的向导，请按下 MANUAL 按钮，返回到自动指示模式。
6.5.2 搬运轨道空转
搬运轨道空转是使电路板夹紧动作进入正常状态的实行指令。因为在投入电源后的短时间
内机器内温度较低，请在电路板夹紧动作出现异常时实行。
搬运轨道上有电路板时，请首先实行电路板除去指令取出电路板。
实行此指令之前，必须至少已经开始过 1 次的自动运转。
警告
将模组插入到基座时，为了防止负伤，请确认模组的后侧是否有人。
在拉出 / 插入模组时，请不要将手指伸入到模组之间。有手指夹入模组间
而被切断的危险。
QD142-14 6. 手动模式指令
NXT II 系统手册 353
1. 使用电路板除去指令除去电路板后，显示出 START 等待画面。
2. 按下操作按钮的箭形符号键，将机器变更到夹紧试验模式。
3. 按下 START 按钮。
备注 ) 改变为以下画面，机器反复进行电路板的夹紧和松开。
4. 按下 CYCLE STOP 按钮，停止搬运轨道空转。
01SYS-0464E
01SYS-0619
01SYS-0620
6. 手动模式指令 QD142-14
354 NXT II 系统手册
6.6 单元更换指令
在更换被安装在模组上的单元时使用。选择这个指令并按下 OK 后，就会显示以下 5 个作业
选择画面。请使用箭头键，选择想要执行的更换操作。
·料站托架的更换
·吸嘴更换
·工作头更换
·支撑板更换
·支撑板更换 （通道 2 前移）
6.6.1 显示菜单画面
1. 在 START 等待状态下按下 MANUAL 按钮，显示手动指令。
2. 使用箭头键选择单元更换示意图，按下 OK 按钮。
3. 显示单元更换菜单画面。请选择要执行的指令，按下 OK 按钮。
