QD142-14 5. 换线
NXT II 系统手册 283
10.当完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。
11.请拿住捏手，放下托架挡块。
12.请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，使得料盘单元 -LTC 不受到冲击。
5. 换线 QD142-14
284 NXT II 系统手册
5.8.3 料盘的安装步骤 （Verify OFF 时）

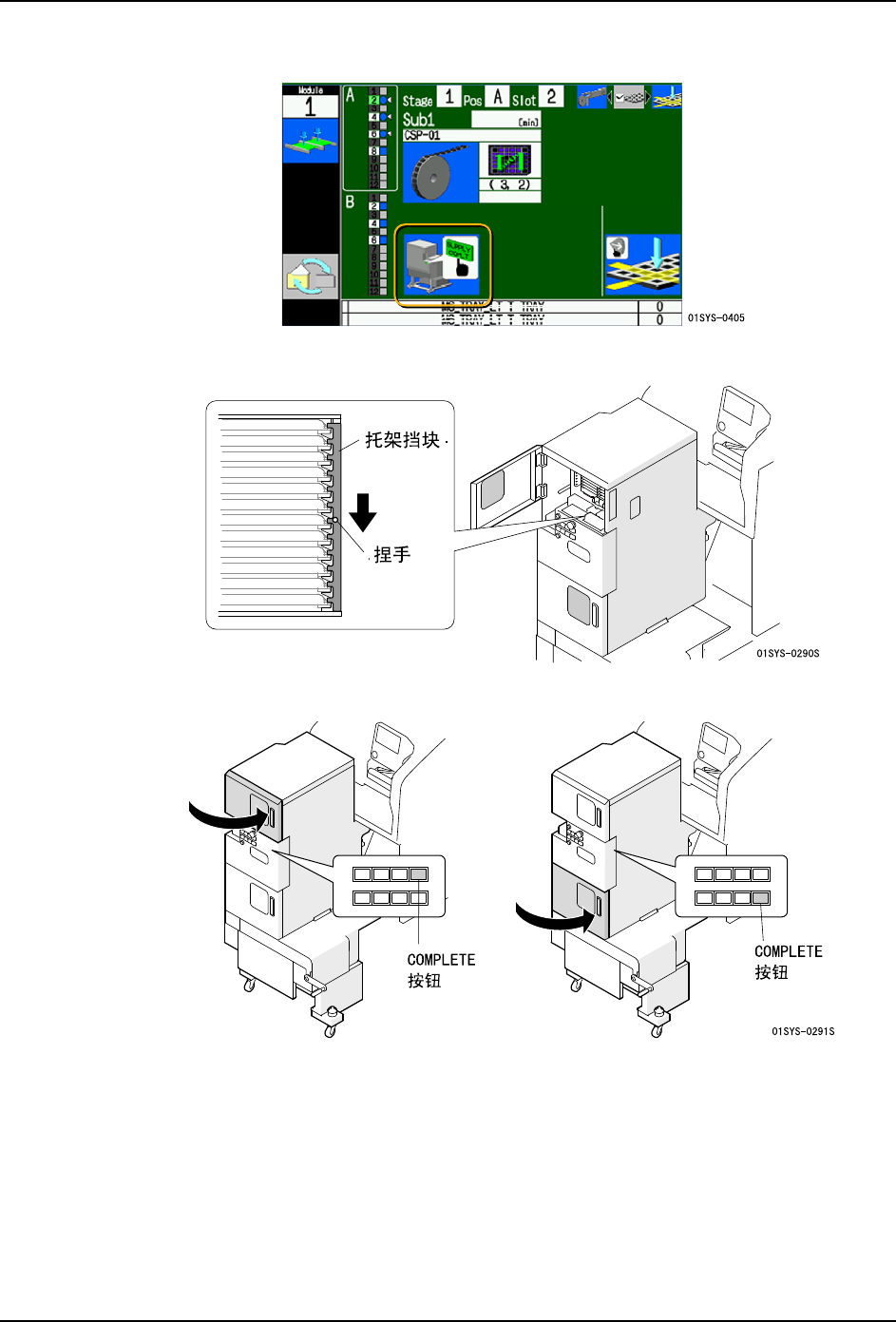

请确认料盘安装向导。
1. 打开料盘单元 -LTC 的正面门。正面门有上层和下层 2 扇。请打开要补充料盘的一扇门。
2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补充料盘元件时，请务必抬起托架档块。
注意
不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘
箱。
QD142-14 5. 换线
NXT II 系统手册 285
4. 从要补充的料槽上取出料盘托架。
5. 将料盘安装到料盘托架上。
6. 将料盘托架安装到对象料槽上。
注意 )将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。
7. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.8.6 指定料盘元件的
吸取开始点 "。
8. 请按下操作面板的 OK 按钮。
9. 如果有其他料槽的料盘更换的向导，请重复上述 4. 项～ 8. 项。
10.当完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。
