4.12.6 自动支撑销配置功能

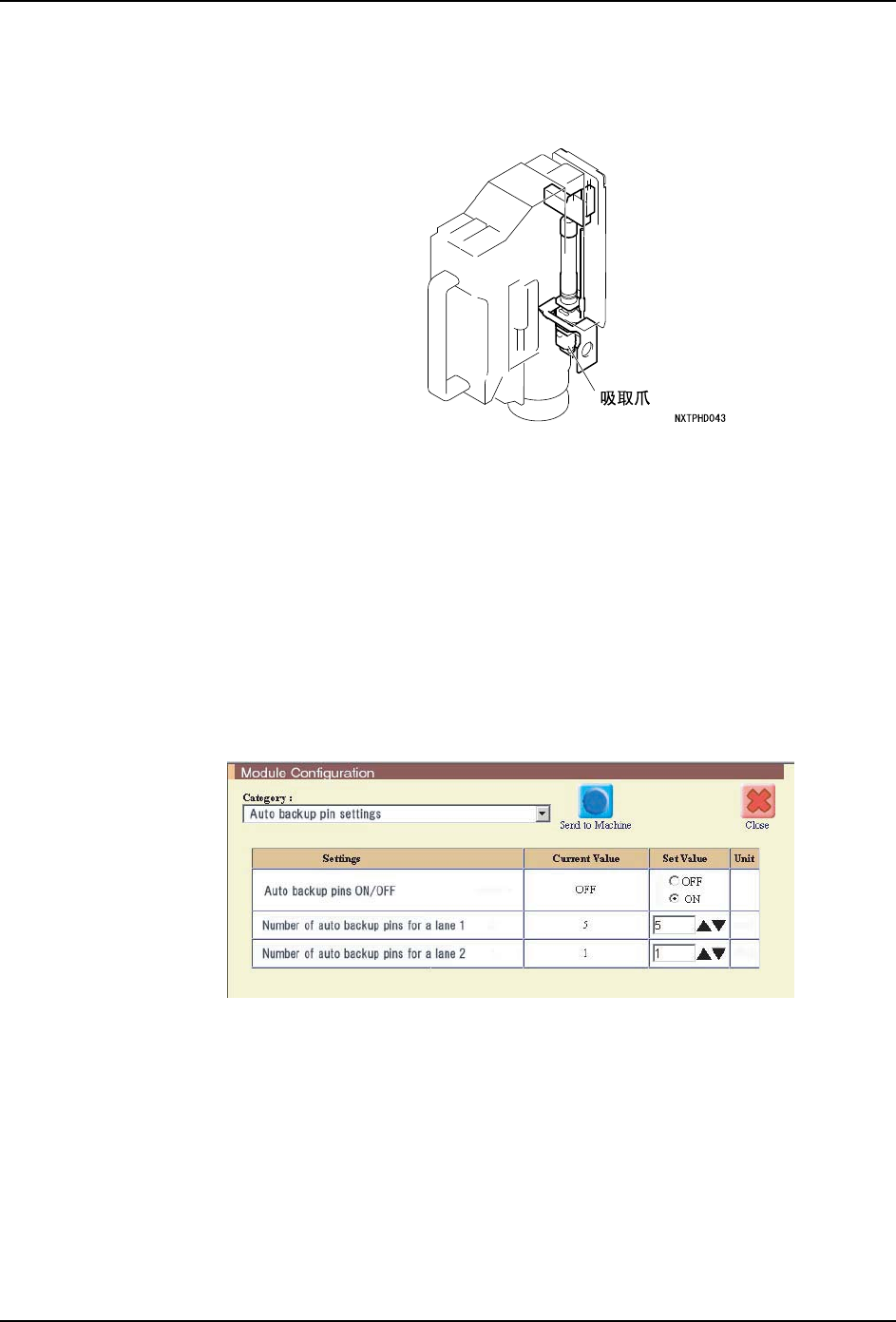

内藏在贴装工作头中的吸取器进行支撑销的吸取，并配置到支撑板上的功能。使用该功能
时，贴装工作头及搬运轨道必须支持自动支撑销配置功能。
· 贴装工作头：具有支撑销配置用吸取器的工作头
· 搬运轨道：具有销支架的搬运轨道
· 支撑板：支持支撑销自动配置的支撑板
另外，建议与电路板停止位置补正功能同时使用。
自动支撑销配置功能设定步骤
1. 进行 Job 的编辑。请设定 Machine Configuration 内的项目 [BackupPlate]。详细内容请
参照 NXT-II/NXT-IIc 编程手册。
2. 请在辅助软件的 [Module Configuration] 画面上，进行自动支撑销配置功能的设定。
· [Auto backup pins ON/OFF]：[ON]。
· [Number of auto backup pins for a lane 1]： [1 to 20]
· [Number of auto backup pins for a lane 2]： [1 to 20]
· [Number of auto backup pins for a lane 3]： [1 to 20]
01SYS-0263E
QD142-14 4. 生产
NXT II 系统手册 145
自动支撑销配置功能的运用
1. 将所编辑的 Job 传输到机器后，请按下操作面板的 START 按钮。机器将支撑销配置到支
撑板上。
2. 配置支撑销后，机器就会进行支撑销标记的读取并确认所配置的支撑销的位置。根据被
指定的位置与实际所配置的位置的偏差量的不同，之后的机器动作也将不同。

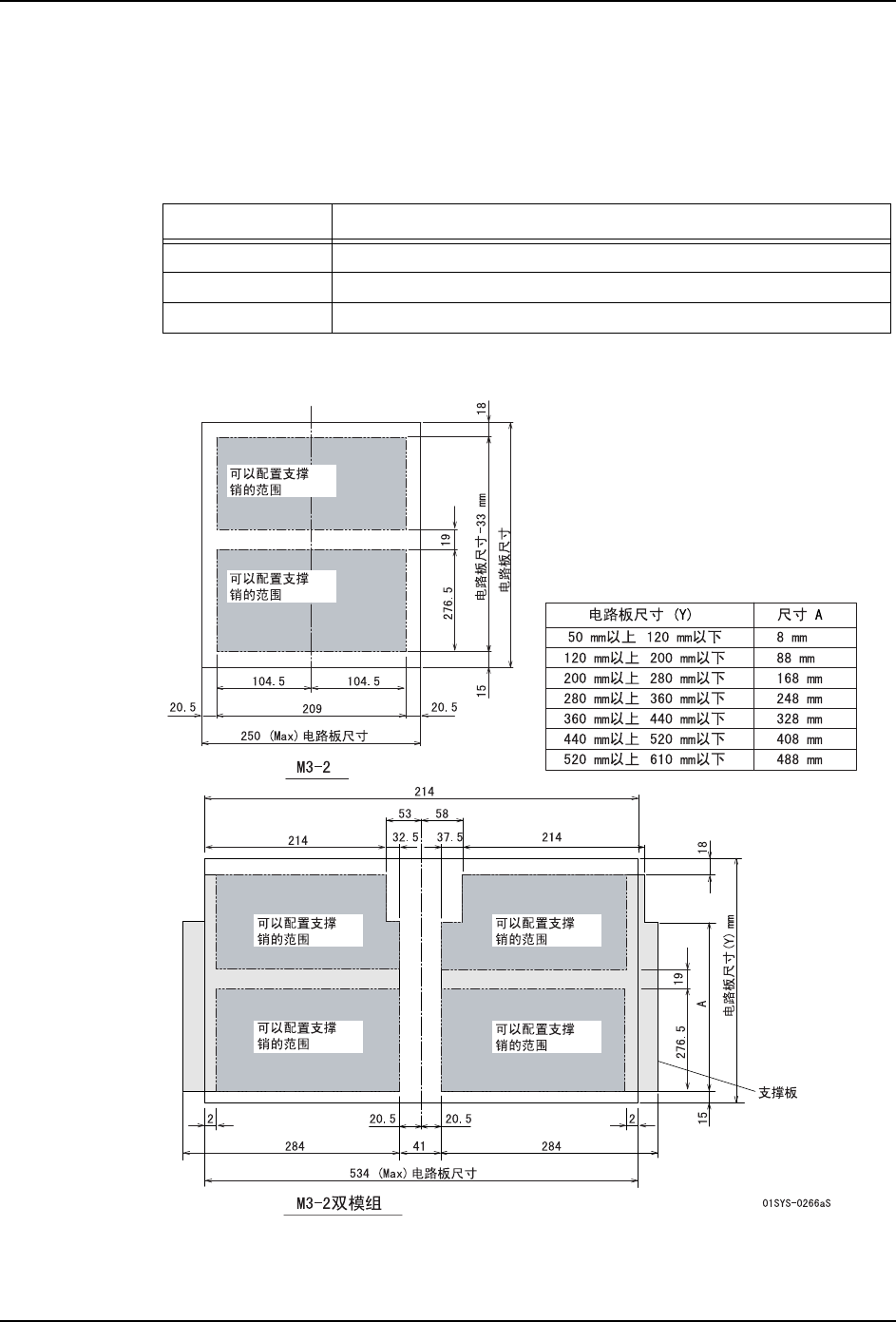

备注 )自动配置支撑销的可能范围如下。
偏差量 标记读取后的动作
0.3 mm 以下 为正常配置。继续配置支撑销。
0.3 ～ 0.6 mm 吸取所配置的支撑销，重新配置。（该补件动作只限于 1 次。）
0.6 mm 以上 显示支撑销读取异常画面。请按照画面的向导进行操作。
