QD142-14 4. 生产 NXT II 系统手册 227 3. 想要解除节能模式时，请按下 POWER 按钮。 备注 ) 1.按下 EMERGENCY 按钮也能够解除节能模式。此时，机器进行紧急停止。 2. 机器处在显示系统的节能模式时，POWER 按钮和 EMEGENCY 按钮以外均无效。 控制系统的节能模式 1. 如果生产停止的状态经过了所设定的时间 ，机器就会变成节能模式，停止搬 运轨道、各 伺服和真空泵。 2. 重新开始生产…
4. 生产 QD142-14
226 NXT II 系统手册
b. 控制系统的设定
·[Energy saving mode]：[ON]
·[Control related energy saving mode]：[ON]
·[Control related energy saving mode timer]：[10 ～ 3600](seconds)
节能功能的运用
该功能存在显示系统节能模式和控制系统节能模式。
显示系统的节能模式
1. 生产中，当达到以下的状态时，机器就会变成节能模式，操作画面和信号灯熄灯。
a. 一直不出现对操作者的操作要求，经过了所设定的时间。
b. 一直没有按钮操作，经过了所设定的时间。
2. 当变成元件补充等要求操作者的操作时，节能模式就会被解除，向导画面和信号灯亮
灯。
01SYS-0583E
01SYS-0584
QD142-14 4. 生产
NXT II 系统手册 227
3. 想要解除节能模式时，请按下 POWER 按钮。
备注 ) 1.按下 EMERGENCY 按钮也能够解除节能模式。此时，机器进行紧急停止。
2.
机器处在显示系统的节能模式时，POWER 按钮和 EMEGENCY 按钮以外均无效。
控制系统的节能模式
1. 如果生产停止的状态经过了所设定的时间，机器就会变成节能模式，停止搬运轨道、各
伺服和真空泵。
2. 重新开始生产时，节能模式就会被解除。
注意事项
1. 机器处在显示系统的节能模式时，不显示料尽预告向导。想要显示料尽预告向导时，请
将显示系统的节能模式功能设定为 OFF。
备注 ) 即使处在节能模式，Fujitrax 侧也能确认料尽预告。
2. 机器处在控制系统的节能模式时，机器正面的供料器按钮为无效。安装供料器等时，请
预先解除控制系统的节能模式。
01SYS-0585
4. 生产 QD142-14
228 NXT II 系统手册
4.12.30 工作头更换时的校正时间缩短功能
缩短更换了工作头后的自动校正时间的功能。
通常，机器在每次更换头后进行自动校正。但是，通过保存使用过的工作头校正结果，省
去了再次使用时的校正。
备注 ) 工作头更换时的校正时间缩短功能对应了 NXT V5.40 或更高版本。
工作头更换时的校正时间缩短功能设定步骤

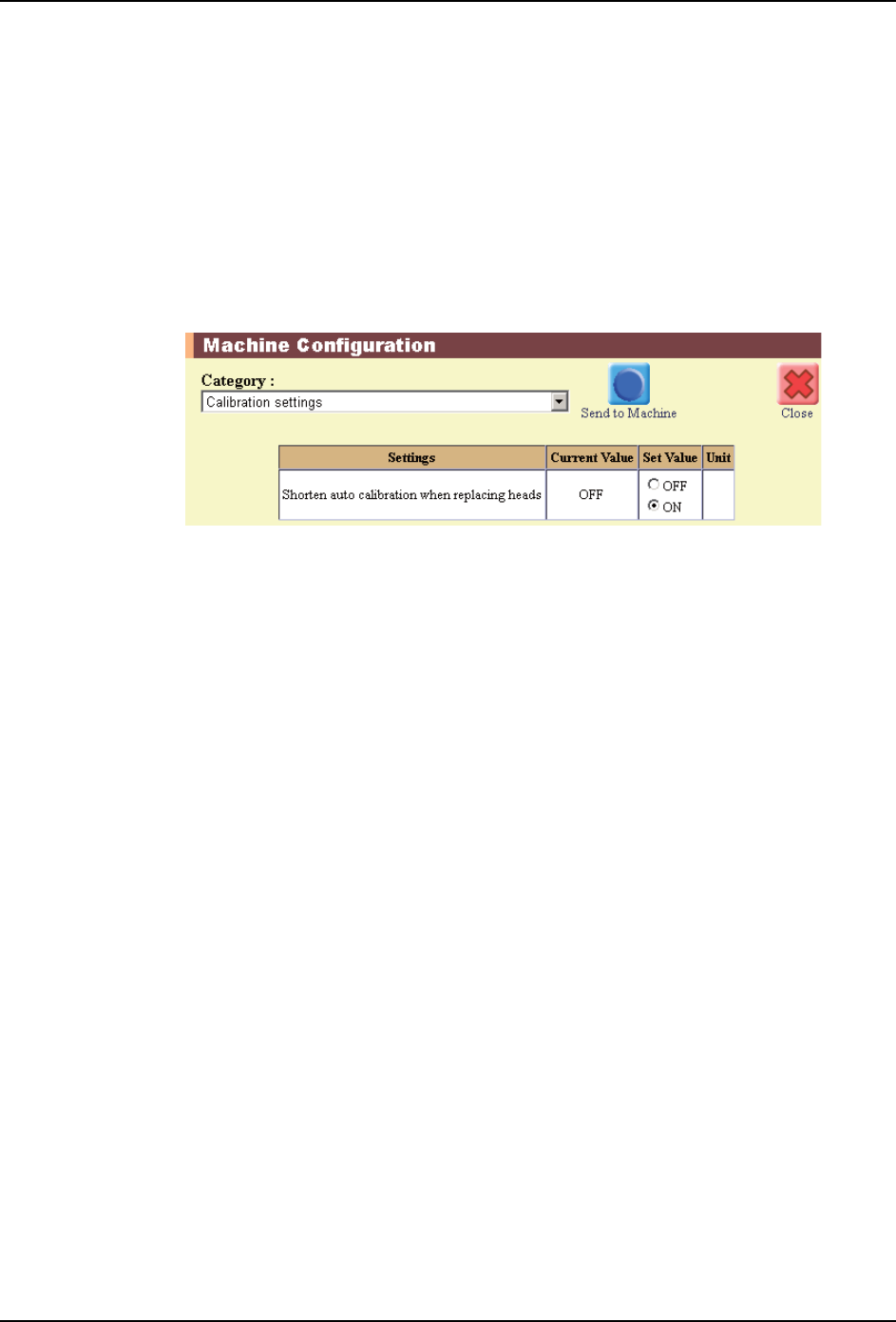

请在辅助软件的 [Machine Configuration] 画面上，进行校正设定。
·[Shorten auto calibration when replacing heads]：[ON]
工作头更换时的校正时间缩短功能的运用
1. 请按下操作面板的 START 按钮，开始生产。
a. 机器进行自动校正。
b. 测定结果被自动保存。
c. 按照通常完成生产。
2. 使用别的工作头进行了生产后，当再次安装 1. 项中使用的工作头，按下 START 按钮时，
就会省去自动校正，直接开始生产。
注意事项
1. 将元件相机更换成别的类型，或者移动了安装位置时，所保存的测定结果被全部清除。
2. 更换了模组和元件相机，或者工作头后，即使同类型但序列号不同，所以需要再次执行
自动校正。请在辅助软件中清除测定结果。
备注 ) 测定结果的清除方法，请参照下一页的 [ 清除自动校正的测定结果 ]。
3. 拆下元件相机和工作头，在维修保养后再次安装时，请进行校正的重新测定。
备注 ) 详细内容请参照辅助软件操作手册的 [ 第 6 章 6.10 进行校正重新测定指定 ]。
01SYS-0586E
