4. 生产 QD142-14
182 NXT II 系统手册

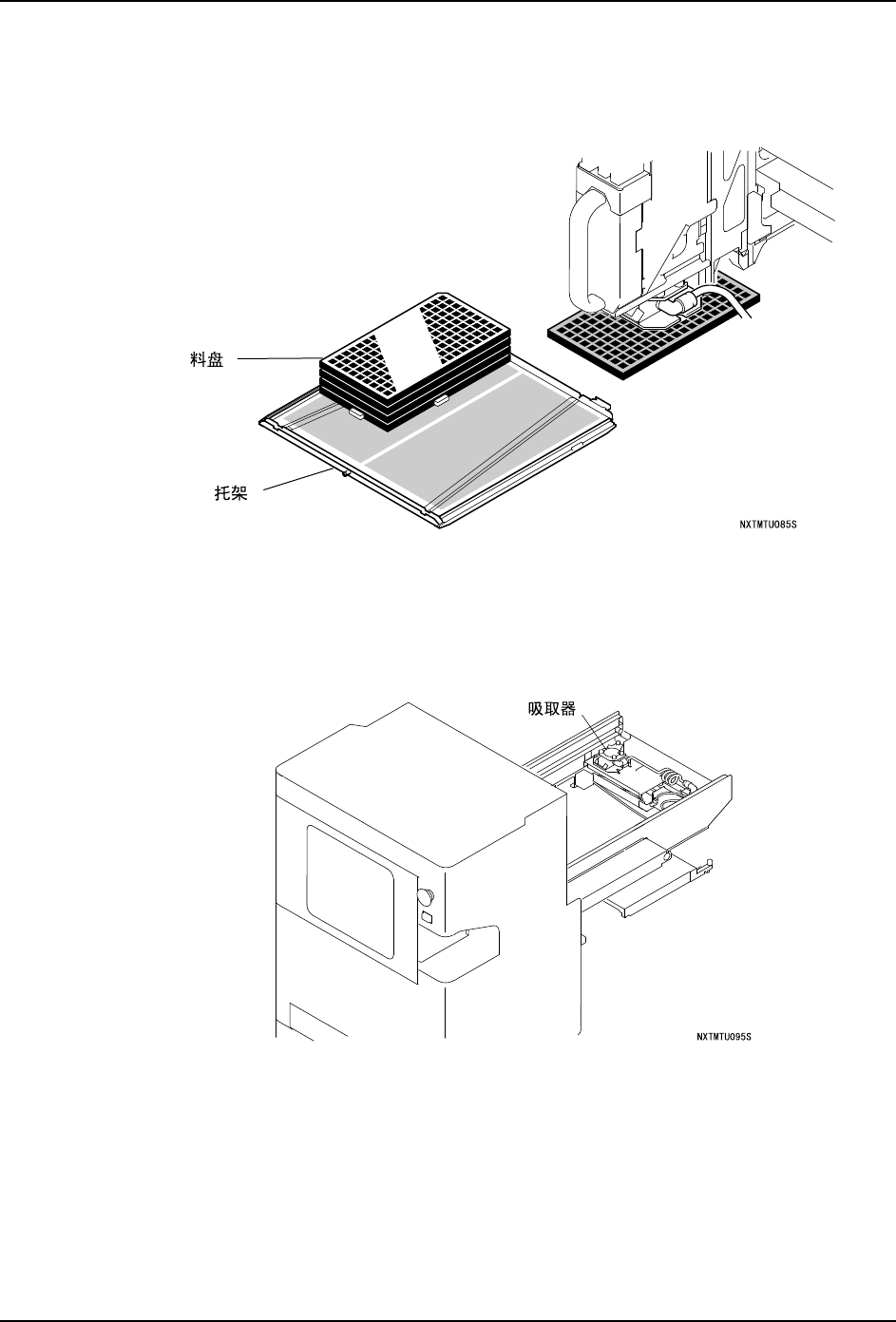

4.12.16 对应空料盘自动排出
在料盘叠放生产时，吸取器会自动排出空料盘。由于在不停止运转的情况下能够进行下一料
盘的元件供应，因此提高了操作者的作业效率。
为了进行空料盘自动排出运转，需要以下列举的条件。
· Fuji Flexa V2.0.1 以后
· Fujitrax V3.08 以后 （使用 Fujitrax 时）
· 带吸取器的料盘单元 -L
备注 )如果不使用吸取器，需要用手取出空料盘。
备注 )仅限于 H01 工作头、H02 工作头和 OF 工作头可以安装吸取器。
QD142-14 4. 生产
NXT II 系统手册 183
空料盘自动排出功能的设定步骤
1. 编辑 Job。请打开 Job 编制器内的 Job，打开想要叠放的料盘元件的封装数据，设定 Tray
Type。
2. 请在辅助软件的 [Module Configuration] 画面上，进行料盘吸取器的设定。
· [Operation settings for the tray remover (Stage 1)]：[Use]
NXTMTU087E
4. 生产 QD142-14
184 NXT II 系统手册
关于空料盘自动排出功能运用时的异常
对吸取器运用时发生的异常和对策进行说明。
吸取器的安装 · 返回失败或所安装的吸取器脱落。
由于某种原因，当发生吸取器从工作头上脱落等的错误时，就会在操作画面上显示异常向
导。
a. 请打开机器的侧罩，确认吸取器的位置。确认不存在拉出料盘单元时气管被卡住等的
问题。
b. 按下操作面板的 OK 按钮，松开料盘单元。
c. 请慢慢地拉出料盘单元。
d. 请按下杠杆，打开吸取器固定用的爪。
警告
在拉出料盘单元之前，请打开机器的侧罩确认吸取器的位置。在吸取器被
卡在机器内的状态下拉出料盘单元时，就有可能损伤气管或电缆。
