QD142-14 4. 生产
NXT II 系统手册 99
4.8.5 有效利用供应预约功能时
根据机器的向导画面，能够高效率地进行料盘单元 -LTC 的元件补充。但是，即使取消机器
的向导，通过按下 SUPPLY PARTS 按钮也能够高效率地进行元件补充。请在以下的情况下利
用本功能。
·操作者暂时离开机器，为了不发生料尽，现在就想要完成次料站的元件补充。

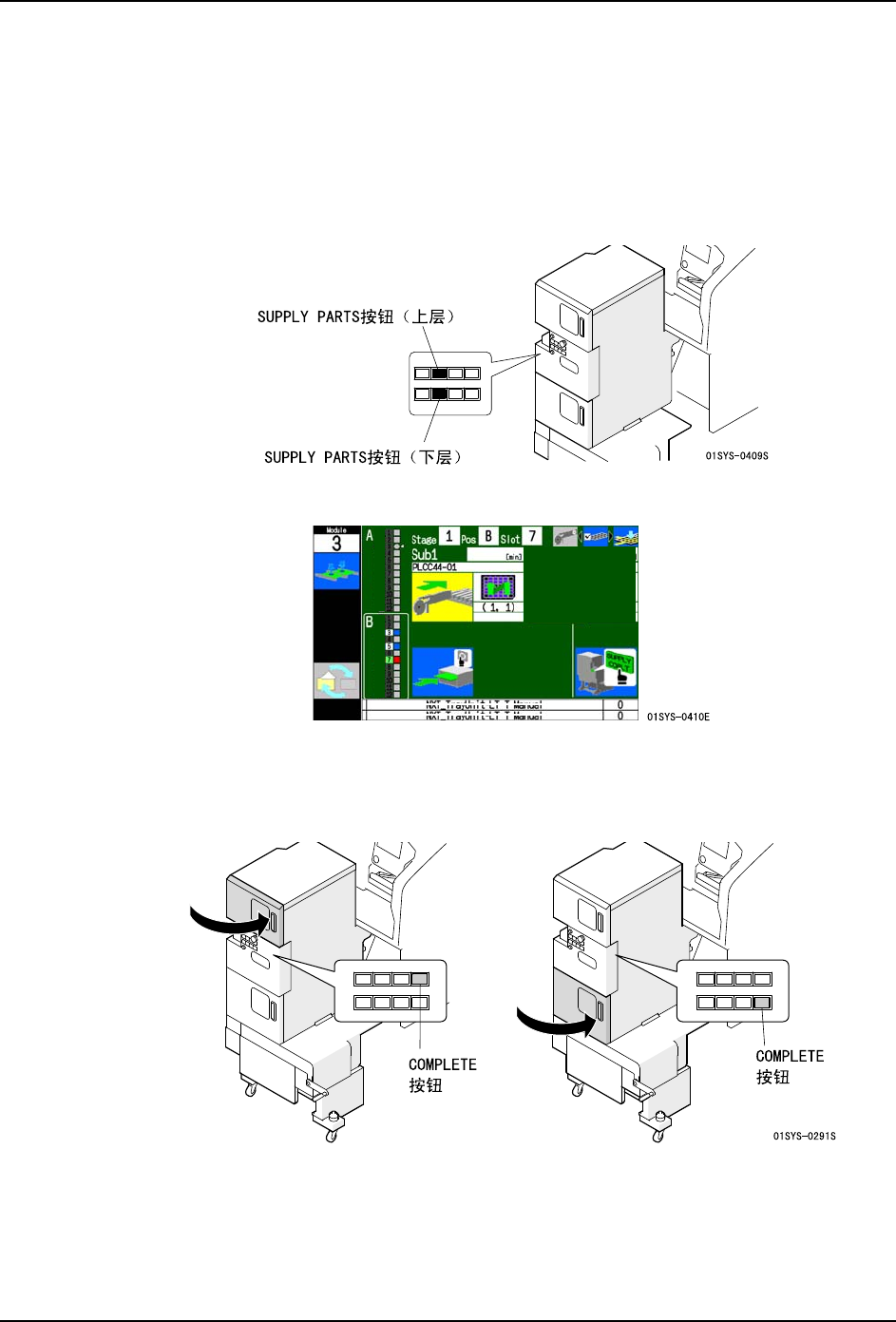

1. 请在自动运转中，按下 SUPPLY PARTS 按钮。SUPPLY PARTS 按钮开始闪烁。
2. 显示安装画面。料盘单元 -LTC 进行退避动作，处于能够进行供应的状态 .
3. 打开正面门安装料盘元件。安装方法请参照 "4.8.1 向导画面和补充步骤（Verify ON 时）
" 或者 "4.8.2 向导画面和补充步骤 （Verify OFF 时）"。
4. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘单元 -LTC 受到冲击。
4. 生产 QD142-14
100 NXT II 系统手册
4.8.6 指定料盘元件的吸取开始点
在将料盘元件安装到料盘单元 -LTC 中的时候，通过在操作画面或 KIT Handy 上进行设定，
能够指定料盘元件的吸取开始点。
虽然操作辅助软件也可以指定吸取点，但是，与机器上指定一起使用时，此后进行的操作为
有效。另外，料盘验证功能 ON 时，请通过 KIT Handy 来指定。

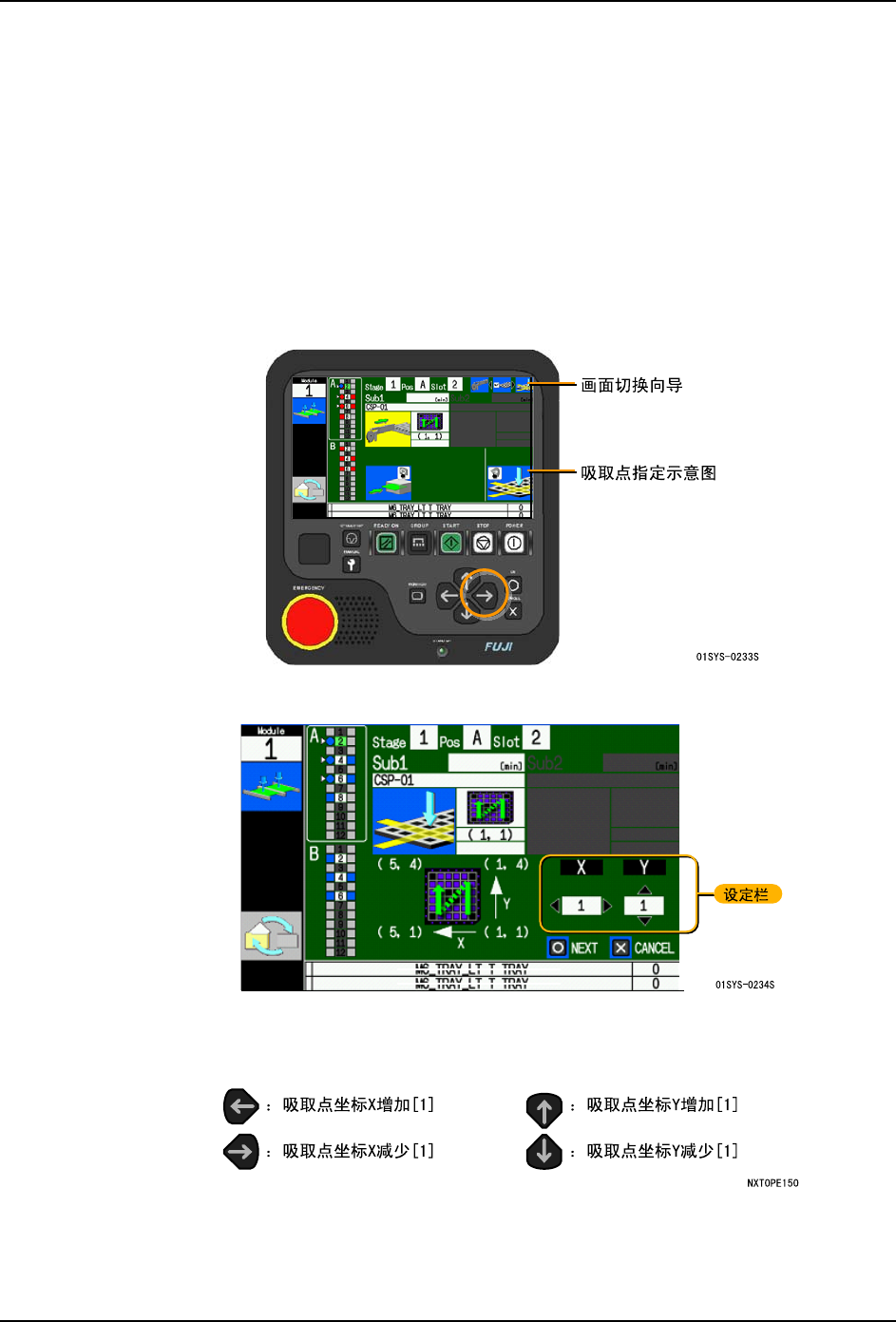

机器上的指定

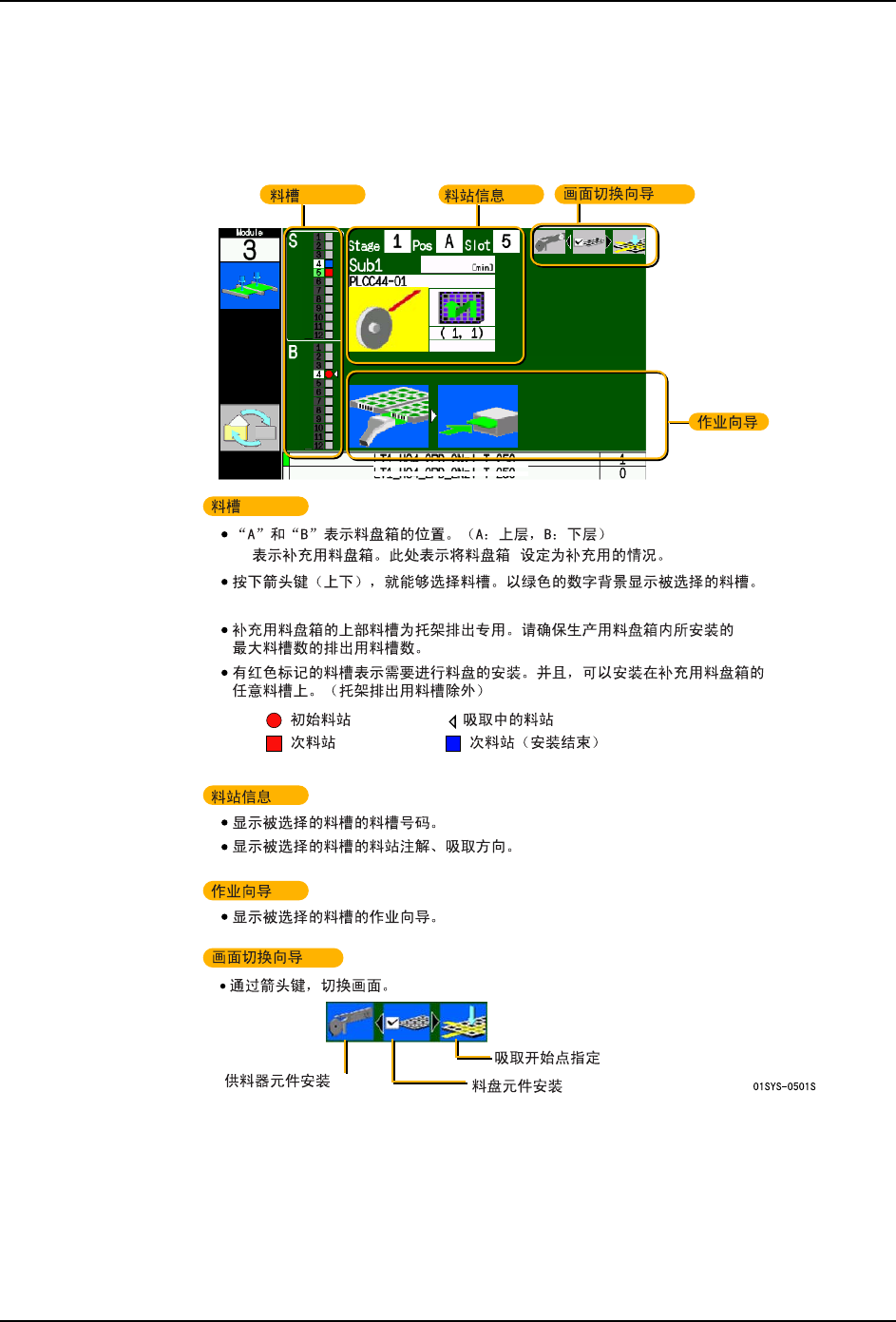

机器上指定吸取点就是进行从料盘更换向导画面转换到吸取点指定画面。
1. 请在显示料盘更换向导画面的状态下，按下箭头键 （向右）。
2. 显示吸取点指定画面。请设定吸取点的 X、Y。通过按下箭头键，X、Y 的数值会变化。
· 设定栏的 X、Y 的初始值为现状的吸取点。
· 画面左面的数字 （5，4）等为 X、Y 上各自的凹槽。
