QD142-14 5. 换线 NXT II 系统手册 259 5.6 供料器的更换 5.6.1 供料器更换向导画面 供料器更换向导画面存在 [ 面板显示 ] 和 [ 列表显示 ] 的 2 种类型。 每按一下操作面板的 OK 按钮就会在 2 个画面之间进行切换。 在料槽信息中除了安装供料器时 所需要的料槽 NO.，还显示料站注解 等。 在 [ 面板显示 ] 画面上，能够知道需要哪个供料器。按照以下的优先顺序 来显示。 ·次料站组中的供料器…
5. 换线 QD142-14
258 NXT II 系统手册

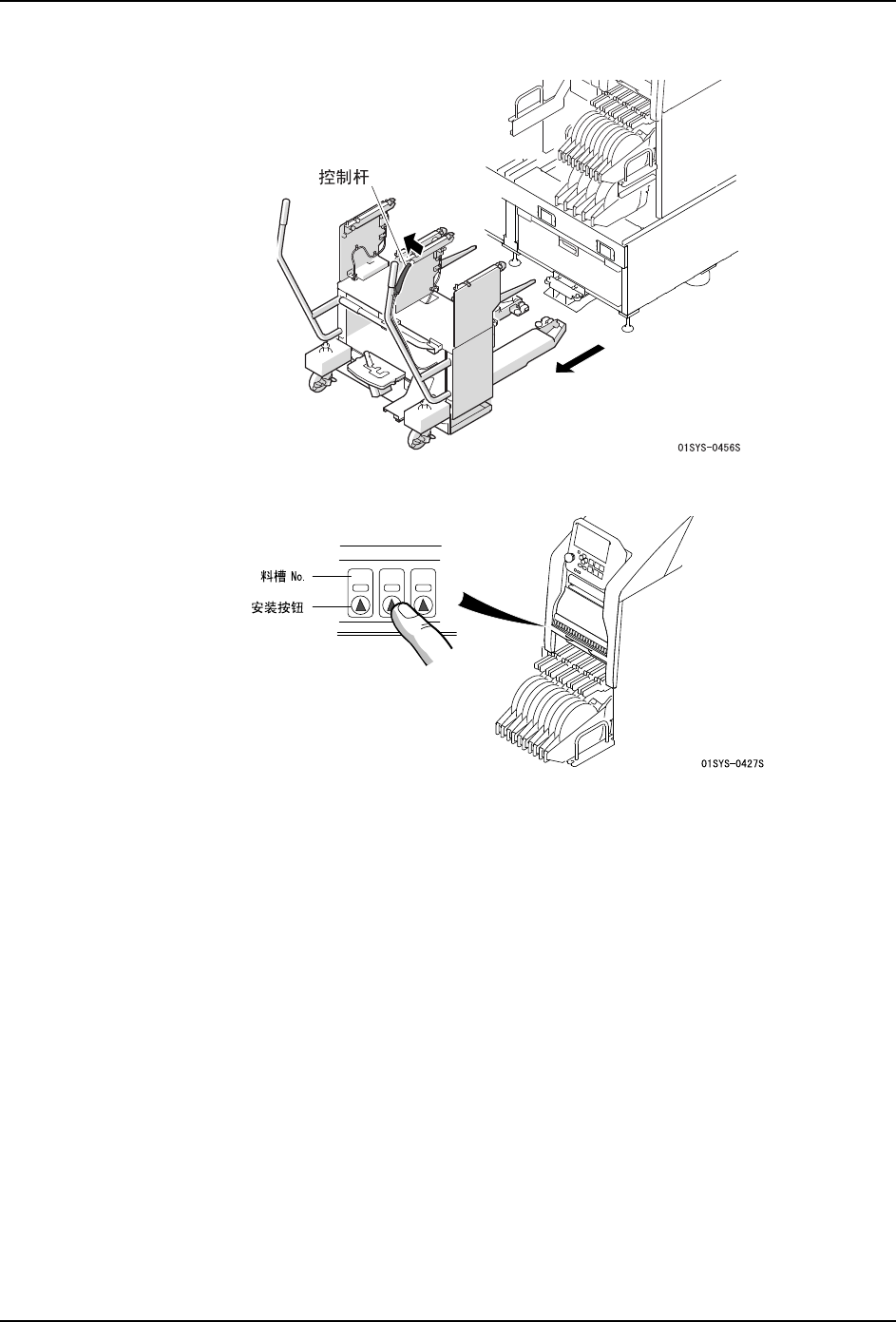

6. 请握住控制杆，慢慢地将 PCU-2 拉离模组。
7. 请按下安装了供料器的料槽 No. 的安装按钮。
备注 )如果使用了 Fujitrax Verifier，则不需要该操作。
14 15 16
QD142-14 5. 换线
NXT II 系统手册 259
5.6 供料器的更换
5.6.1 供料器更换向导画面
供料器更换向导画面存在 [ 面板显示 ] 和 [ 列表显示 ] 的 2 种类型。每按一下操作面板的 OK
按钮就会在 2 个画面之间进行切换。
在料槽信息中除了安装供料器时所需要的料槽 NO.，还显示料站注解等。
在 [ 面板显示 ] 画面上，能够知道需要哪个供料器。按照以下的优先顺序来显示。
·次料站组中的供料器不是可以生产的供料器。
·初始供料器比次供料器优先显示。
·相同条件下，料槽 No. 小的供料器比料槽 No. 大的供料器优先显示。
在 [ 列表显示 ] 画面上，能够知道安装更换供料器的场所。按上下键（箭头键），画面就会
切换，能够参照全部供料器。
备注 )请根据作业向导画面的指示进行供料器更换操作。也可以在生产中进行供料器的更
换。另外，在这里虽然说明了料带供料器的卸下和安装方法，对于管装供料器的步骤也
同样如此。
5. 换线 QD142-14
260 NXT II 系统手册
5.6.2 供料器的卸下和安装
使用 Fujitrax Verifier 时，需要有供料器与料卷间的相关设置。详细请参照 Fujitrax
Verifier 用户手册。

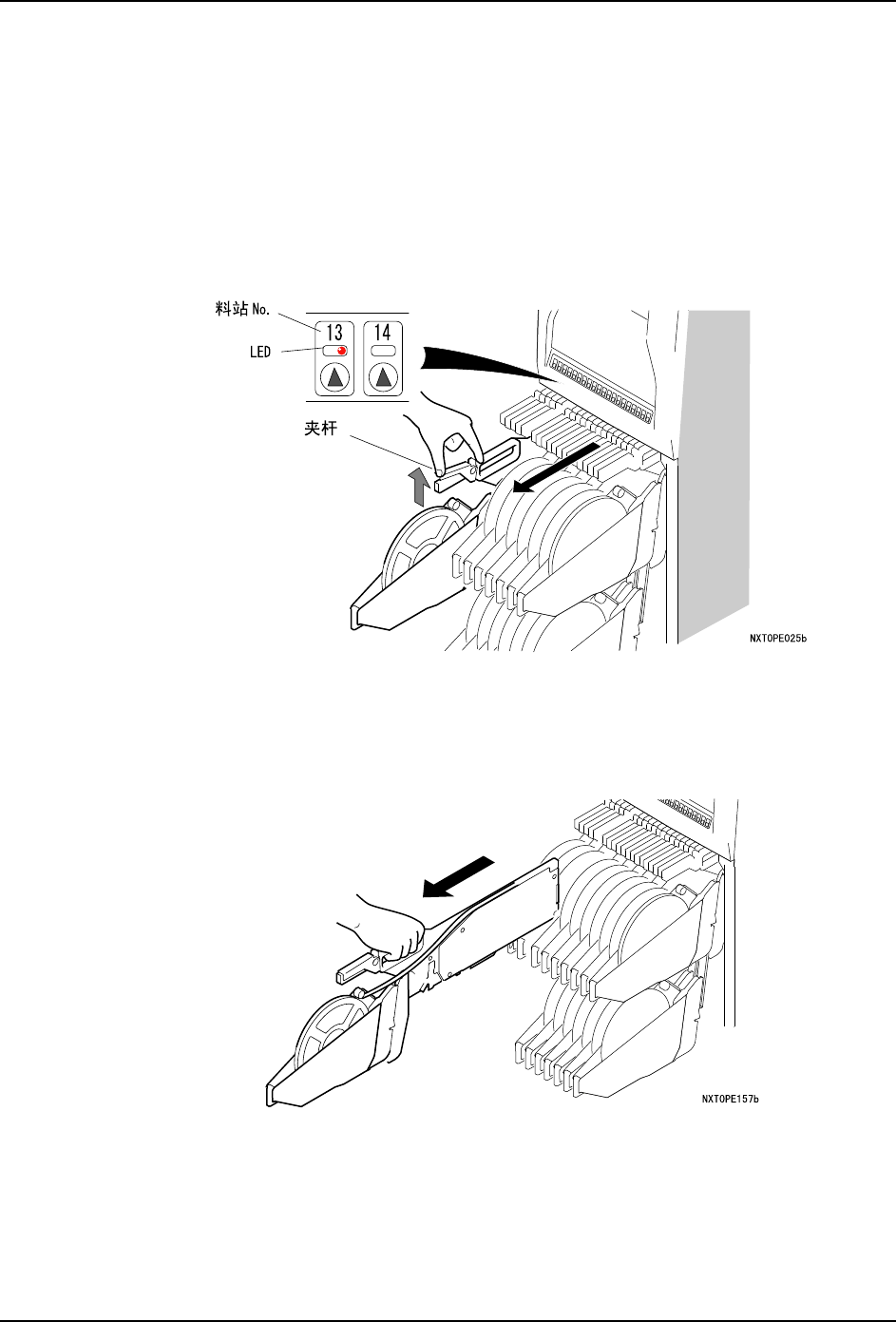

1. 如果安装在前面门上的 LED 点亮，则说明该料槽 No. 需要更换或者检查供料器。有必要
更换供料器时如下图所示，提起供料器的夹杆后夹块松开，使供料器的电源 OFF。
备注 )当供料器的元件或安装位置是正确的而没有必要进行供料器更换时，请按下在其料槽
的 SET，解除红色 LED 的点亮。
2. 提起夹杆，将供料器朝身体侧水平拉出。
注意 )在拆下供料时，请一定要在抬起夹杆后拉出供料器。不抬起夹杆用力拆下时，就会引
起连接的接触不良，造成供料器内的电路板破损。
3. 继续用力握住供料器的手柄朝身体侧拉出。
注意 )为了不使供料器落下，拉出时请用力握住手柄。
