QD142-14 5. 换线
NXT II 系统手册 289

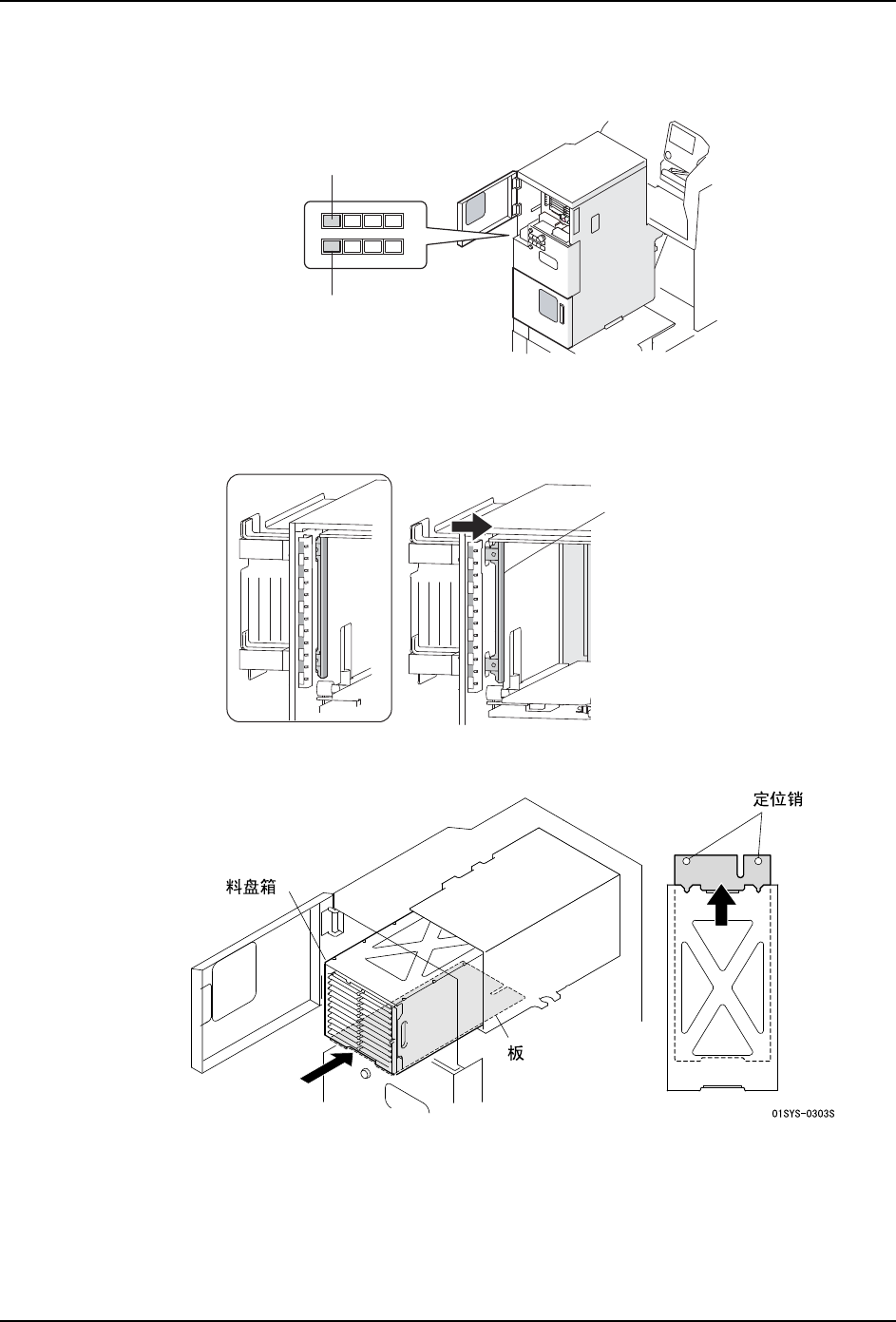

4. 将安装了料盘的料盘箱安装到料盘单元 -LTC 中。
a. 请确认 MAGAZINE CLAMP 按钮灯已经灭灯了。
备注 )这里，如果 MAGAZINE CLAMP 按钮灯亮着，即使安装了料盘箱也不会正确地进行夹紧动
作。
另外，如果在料盘单元 -LTC 没有接通电源的状态下进行料盘箱的安装，需要目视确认
料盘箱侧夹块的位置。
b. 将料盘箱放置在板上，然后挪到后方。通过定位销，料盘箱被安装在所定的位置上。
6<6
0$*$=,1(
&/$03ᣝ䪂
㧔Ϟջ㧕
0$*$=,1(
&/$03ᣝ䪂
㧔ϟջ㧕
⹂䅸ջ།㋻ഫᏆ㒣さߎ
6<6
5. 换线 QD142-14
290 NXT II 系统手册

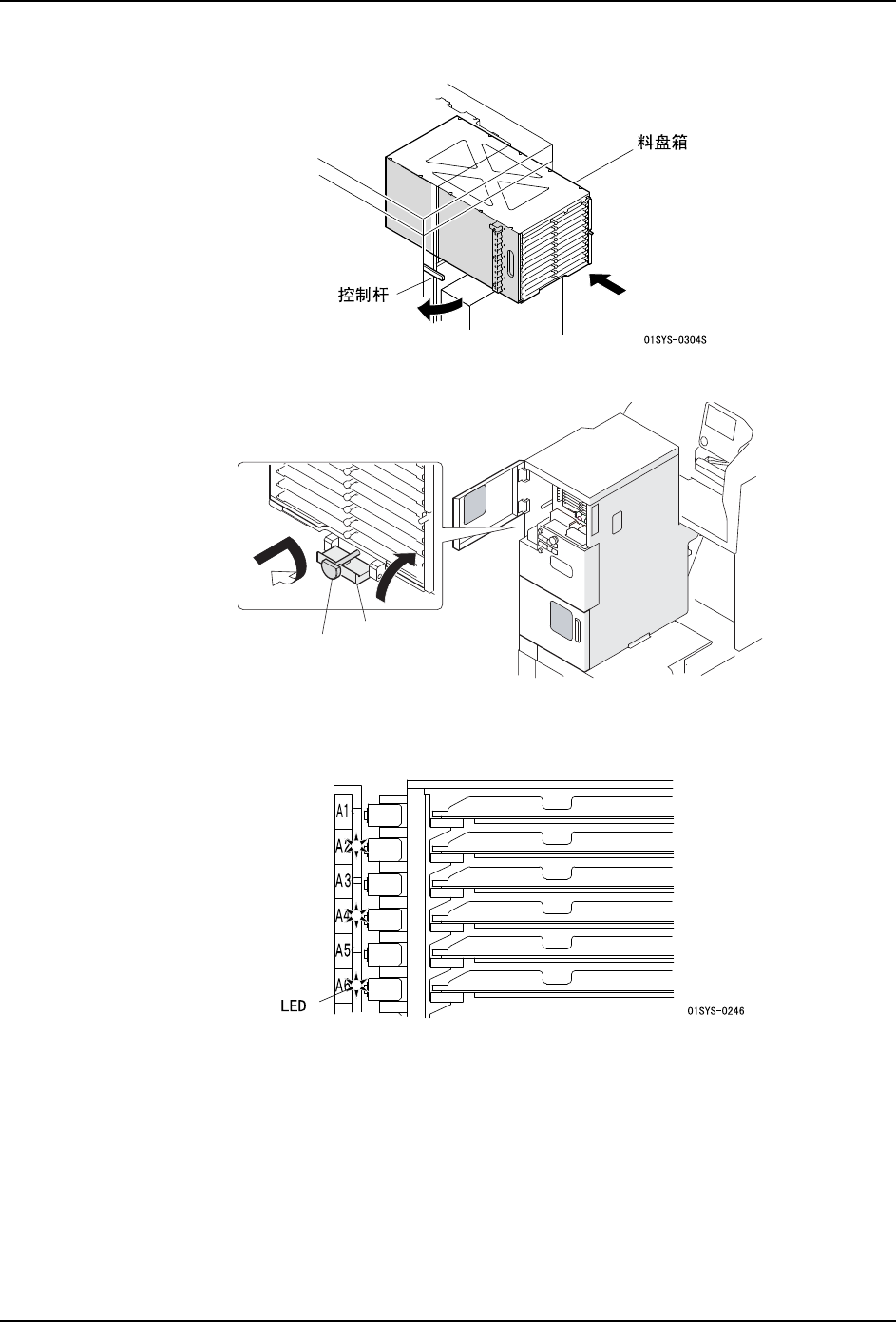

c. 请放下控制杆解除板的锁定，就这样插入料盘箱。
d. 请抬起料盘箱挡块。将控制杆插入到底并旋转后，料盘箱被锁定。
5. 请确认料盘箱内所安装的各料盘的种类是否正确。
a. 请确认 LED 闪烁着的料槽的料盘元件，如果正确请按下操作面板的 OK 按钮。
b. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.8.6 指定料盘元
件的吸取开始点 "。
c. 请一边查看操作画面，一边对需要料盘的所有的料槽重复进行 a. 项和 b. 项。
6<6
᭭Ⲭㆅᣵഫ
᥻ࠊᴚ
QD142-14 5. 换线
NXT II 系统手册 291

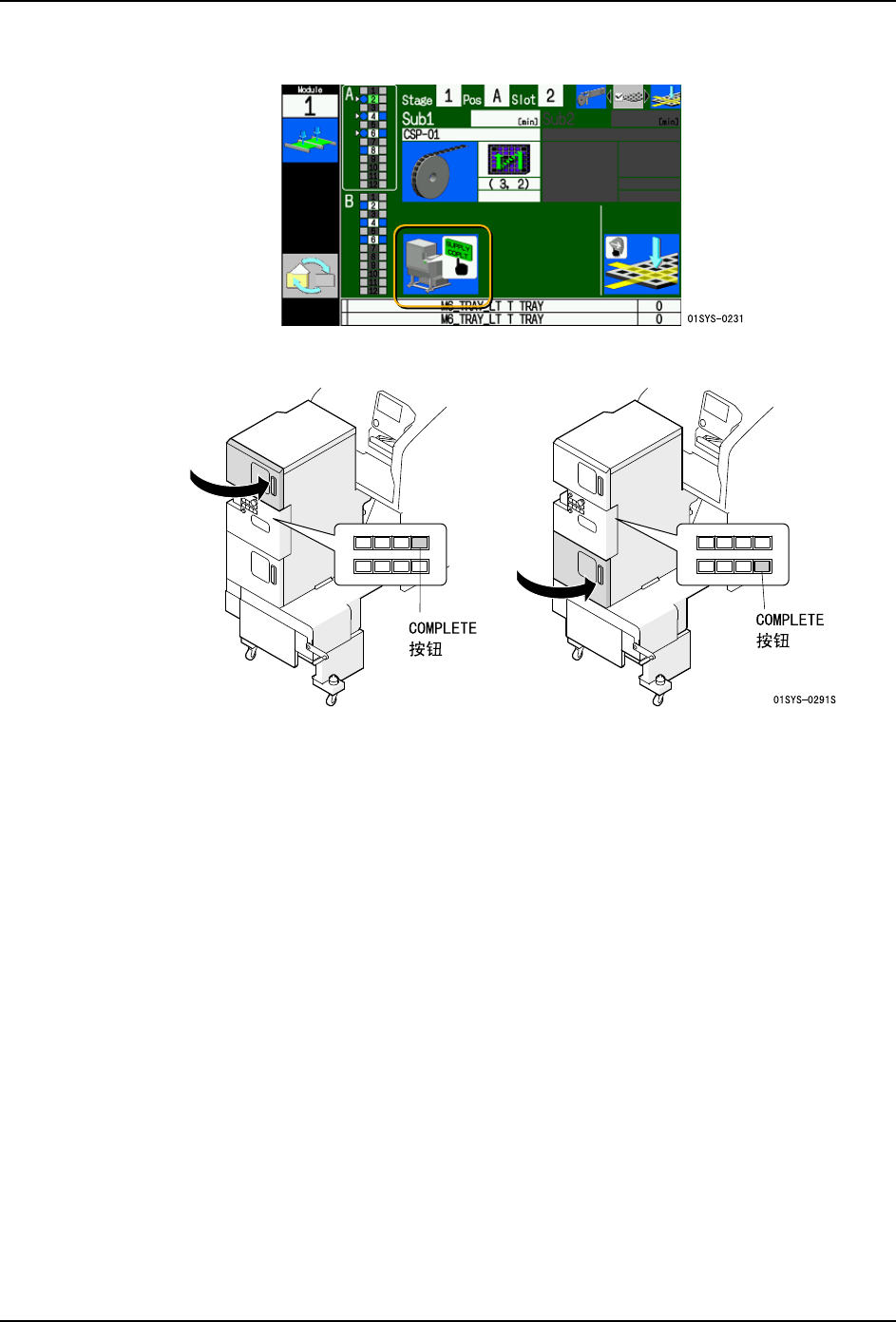

d. 当完成所有的确认后，就会显示 COMPLETE 按钮按下的向导画面。
6. 请关闭正面门，按下 COMPLETE 按钮。更换另一个料盘箱时，请重复执行同样的操作。
备注 )轻轻关闭正面门，使得料盘单元 -LTC 不受到冲击。
