NXT2系统手册.pdf - 第93页

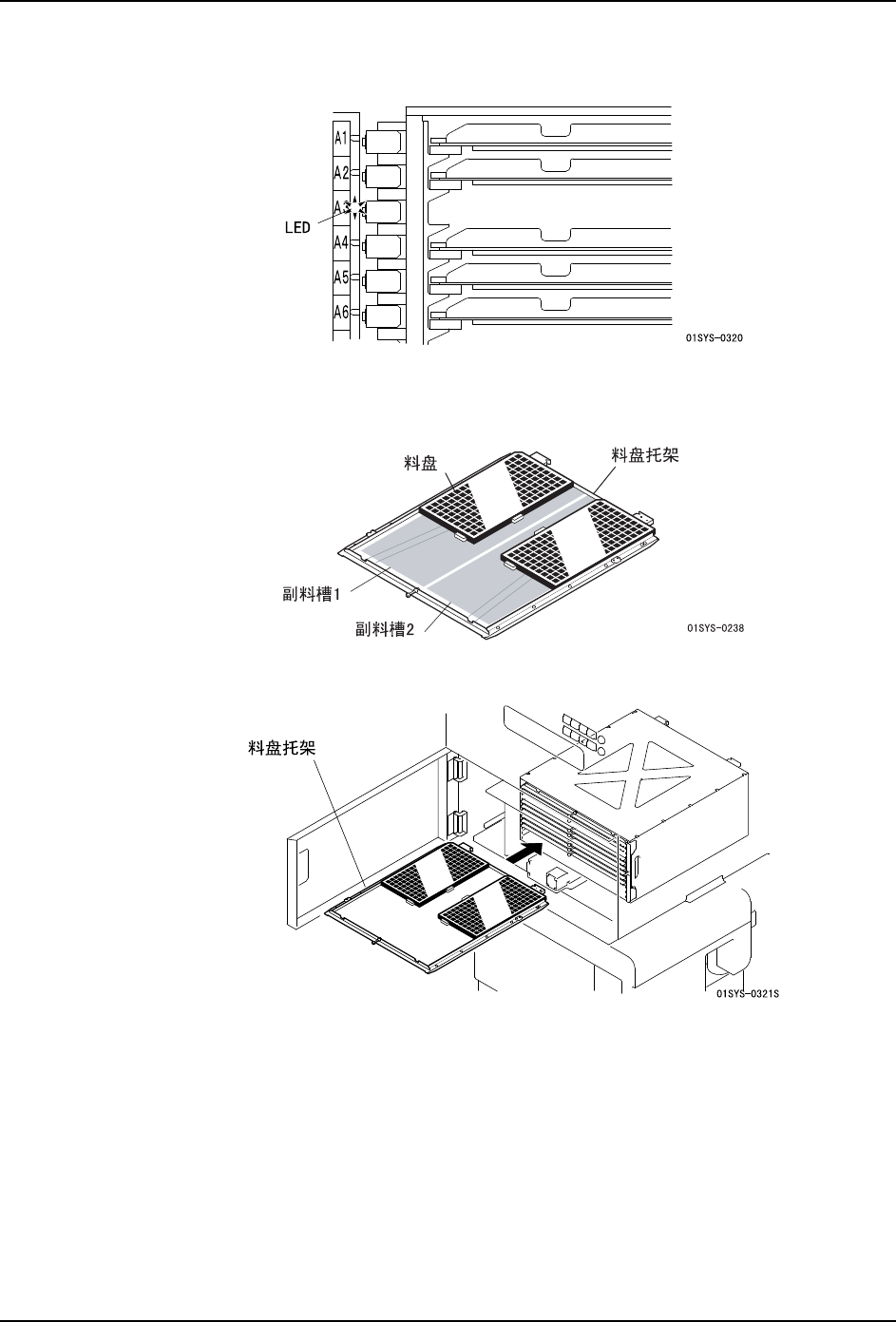

QD142-14 4. 生产 NXT II 系统手册 73 4. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的 料槽，LED 闪烁着。 5. 请按下操作面板的 OK 按钮。 6. 将料盘安装到料盘托架上。 7. 将料盘托架安装到对象料槽上。 注意 )将料盘托架安装到料槽中的时候，请轻轻地安装，以免料盘受到冲击。 8. 如果需要指定料盘元件的吸取开始点时 ，请在这里设定。请参照 " 4.7.…
4. 生产 QD142-14
72 NXT II 系统手册
1. 打开料盘单元 -LT 的正面门 . 请打开下层的门。
2. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补充料盘元件时，请务必抬起托架档块。
3. 从料槽 12 内取出料盘托架。
注意
不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘
箱。
4. 生产 QD142-14
74 NXT II 系统手册

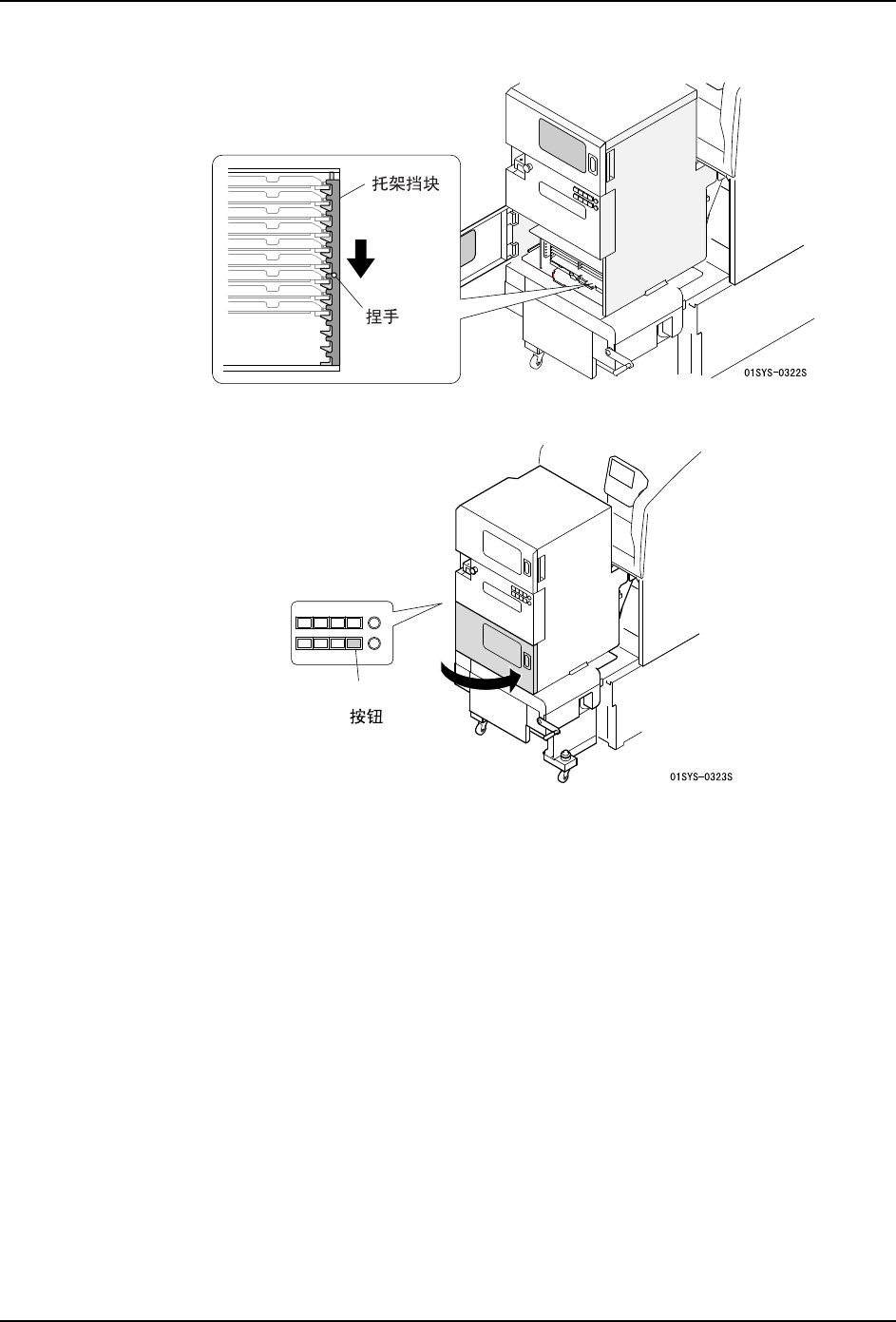

10.请拿住捏手，放下托架挡块。
11.请关闭正面门 （下层），按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。
COMPLETE
